Digitale Ausgänge; Bezeichnung Der Schaltausgänge Können Sie In Der Ic - merten IC 1 Benutzerhandbuch

IC 1
Internet
Controller REG-K
BENUTZERHANDBUCH
So schließen Sie die Videomodule und andere USB-
Geräte an den IC 1 an:
1. Klemmen Sie den USB Video Adapter REG-K rechts
neben dem IC 1 Internet Controller REG-K auf die DIN-
Schiene im Schaltschrank.
Hinweis: Montieren Sie das Gerät nicht in direkter Nähe zu
Störquellen wie z.B. Netzgeräten oder Dimmern.
2. Verbinden Sie die USB-Schnittstelle des USB Video
Adapters REG-K mit der USB 1- oder USB 2-Schnittstelle
des IC 1. Benutzen Sie dazu das mitgelieferte USB-Kabel.
Hinweis: Das USB-Kabel darf maximal 5m lang sein.
3. Nur beim Anschluss des USB Video Adapters REG-K:
Verbinden Sie
Eingangsklemmen VIDEO IN des USB Video Adapters
REG-K.
Hinweis: Beachten Sie hier die maximalen Leitungslängen
und Signalstärken.
Digitale Ausgänge
Der IC 1 Internet Controller REG-K ist mit 6 Relais Schaltaus-
gängen ausgestattet. Mit den digitalen Ausgängen kann er bis
zu 6 Verbraucher direkt schalten. Die Funktion und
Bezeichnung der Schaltausgänge können Sie in der IC 1
Software individuell konfigurieren. Weitere Informationen und
Hilfen zur Softwarekonfiguration finden Sie in der IC 1
Onlinehilfe.
Kontaktbelastung der digitalen Ausgänge je Schaltkontakt
Nennspannung:
Nennstrom:
Nennleistung:
Glühlampen:
Leuchtstofflampen:
Kapazitive Last:
Schalthäufigkeit:
Lebensdauer:
16 © 2002 Merten GmbH & Co. KG
die Videosignal-Leitung
Wechselspannung
AC 230V
10A ohmsche Last
6 A bei cosn=0,6
max. 1380VA
max. 1000Watt
max. 900W unkompensiert
AC 230V, max. 4µF
max. 10 pro Minute bei
Nennlast
50.000 Schaltspiele b
bei AC 250Vund 10A cos1 =1

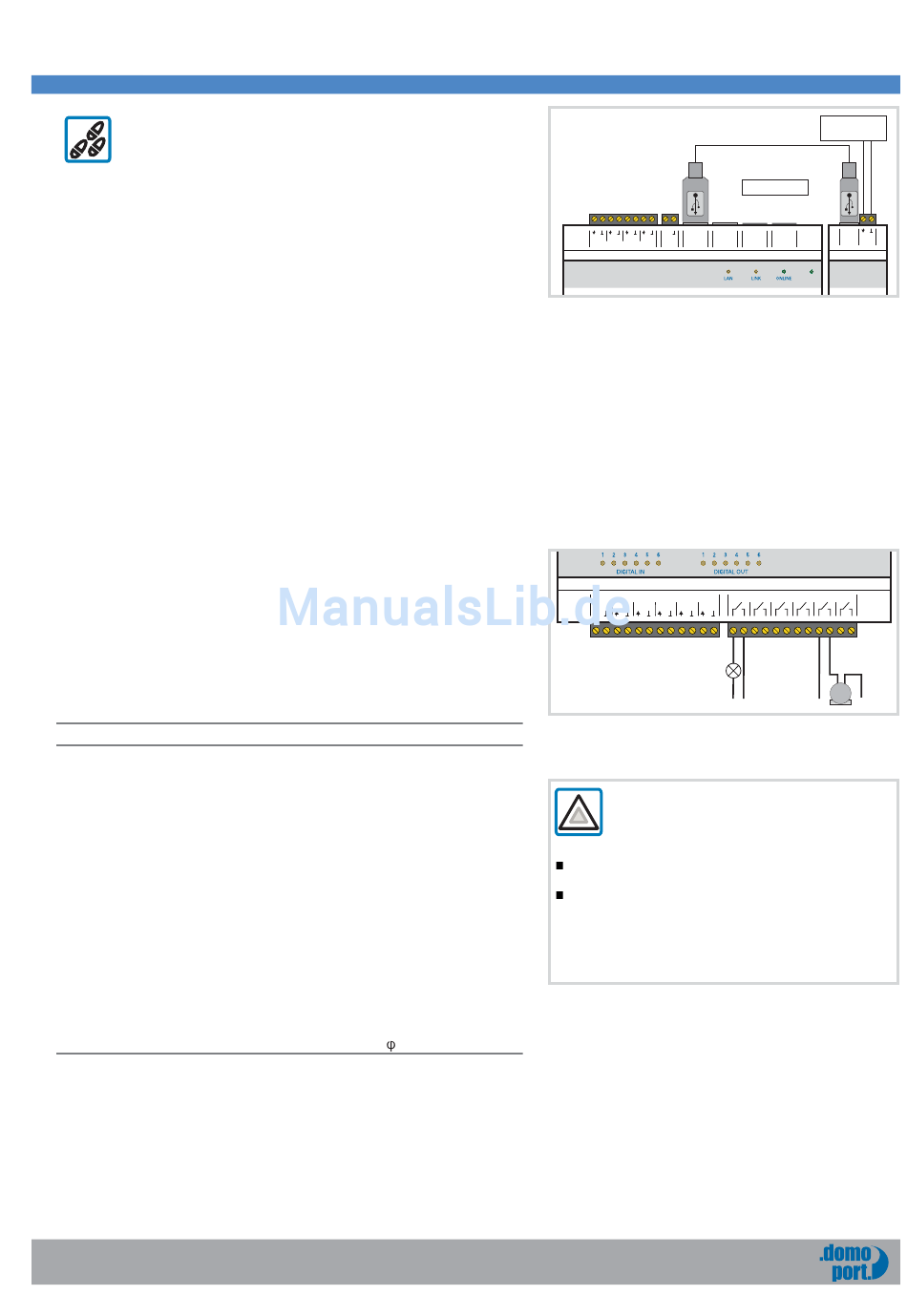

Anschlussbild USB-Geräteanschluss mit USB Video
Adapter REG-K
mit den
Gleichspannung Anschlussbild digitale Ausgänge
DC 24V
6A
Hier muss ein unbeschalteter Ausgang zwischen
den beiden unterschiedlichen
Spannungspotentialen liegen.
Max. Länge 10m/Max. lenth 10m
+
USB USB
1 2 3 4 1 2
DC 12-24V
ANALOG INPUT
POWER
internet
controller
DIGITAL INPUT
2
1 3 4 5 6
1
AC 250V/10A
1000W
~ ~
Direkt nebeneinander liegende Relais-
ausgänge dürfen nicht wie folgt beschaltet
werden:
Wechsel- und Gleichstrom
Nieder- und Kleinspannung
3 Anschluss
Videosignal 1Vss/
Video signal 1Vpp
Patch, Cross-Over
PHONE NET
VIDEO
LINE WORK
USB IN
video
adapter
RUN
DIGITAL OUTPUT
2 3 4 5 6
AC 250V/6A
500VA
M
L N
