IC 1
Internet
Controller REG-K
BENUTZERHANDBUCH
Klicken Sie in das Feld Bezeichnung und löschen Sie die
Default-Bezeichnung.
Hinweis: vgl. Kasten »Eingabe in Textfelder«
Geben Sie eine neue Bezeichnung für den analogen Ein-
gang ein.
4. Messtyp: Die Messtyp-Liste ist als »Dropdownliste« ange-
legt. Ein Klick auf den Pfeil öffnet die Liste. In der
Grundeinstellung sind alle analogen Eingänge zur Erfas-
sung eines Spannungsbereichs zwischen 0-10V konfigu-
riert.
Klicken Sie auf den Pfeil in der Liste Messtyp. Der IC 1 öff-
net die Liste. Die Liste Messtyp hat folgende Einträge:
Strom 0/4-20mA
Spannung 0-5V
Spannung 0-10V
Klicken Sie auf einen Eintrag in der Messtyp-Liste. Der IC 1
konfiguriert den analogen Eingang entsprechend Ihrer
Auswahl zur Erfassung des ausgewählten Messwert-
bereichs.
5. Einheit: In die Felder der Spalte Einheit können Sie eine
Einheit eingeben, in der der Messwert des jeweiligen analo-
gen Eingangs angezeigt wird.
Klicken Sie in das Feld Einheit und geben Sie die Maßeinheit
des entsprechenden Eingangs ein.
6. Faktor, Offset: Unter Faktor und Offset geben Sie die
Werte zur Berechnung des Abbildungsbereichs ein.
Klicken Sie in das entsprechende Feld Faktor oder Offset
und geben Sie den zugehörigen Operator ein.
oder
Berechnen Sie die Werte für den Faktor und Offset mit den
Faktor/Offset Rechner. Der IC 1 überträgt die errechneten
Werte automatisch in die entsprechenden Felder.
7. Klicken Sie auf Speichern. Der IC 1 übernimmt und spei-
chert alle Einstellungen der Seite.
So berechnen Sie Faktor und Offset mit dem IC 1
Faktor/Offset Rechner:
1. Zur Berechnung des Offsets und Faktors steht
Ihnen ein Faktor/Offset Rechner zur Verfügung. Öffnen Sie
den Faktor/Offset Rechner mit einem Klick auf das
Rechnersymbol in der Zeile des analogen Eingangs, für
den Sie Faktor und Offset berechnen möchten (Rechner-
symbol am rechten Ende der Zeile).
2. Geben Sie unter Untere Messgrenze Analogeingang den
niedrigsten Messwert im Feld Der niedrigste Messwert...
ein und im Feld ...entspricht dem Zielwert den zugeordne-
ten Abbildungswert des niedrigsten Messwerts.
36 © 2002 Merten GmbH & Co. KG

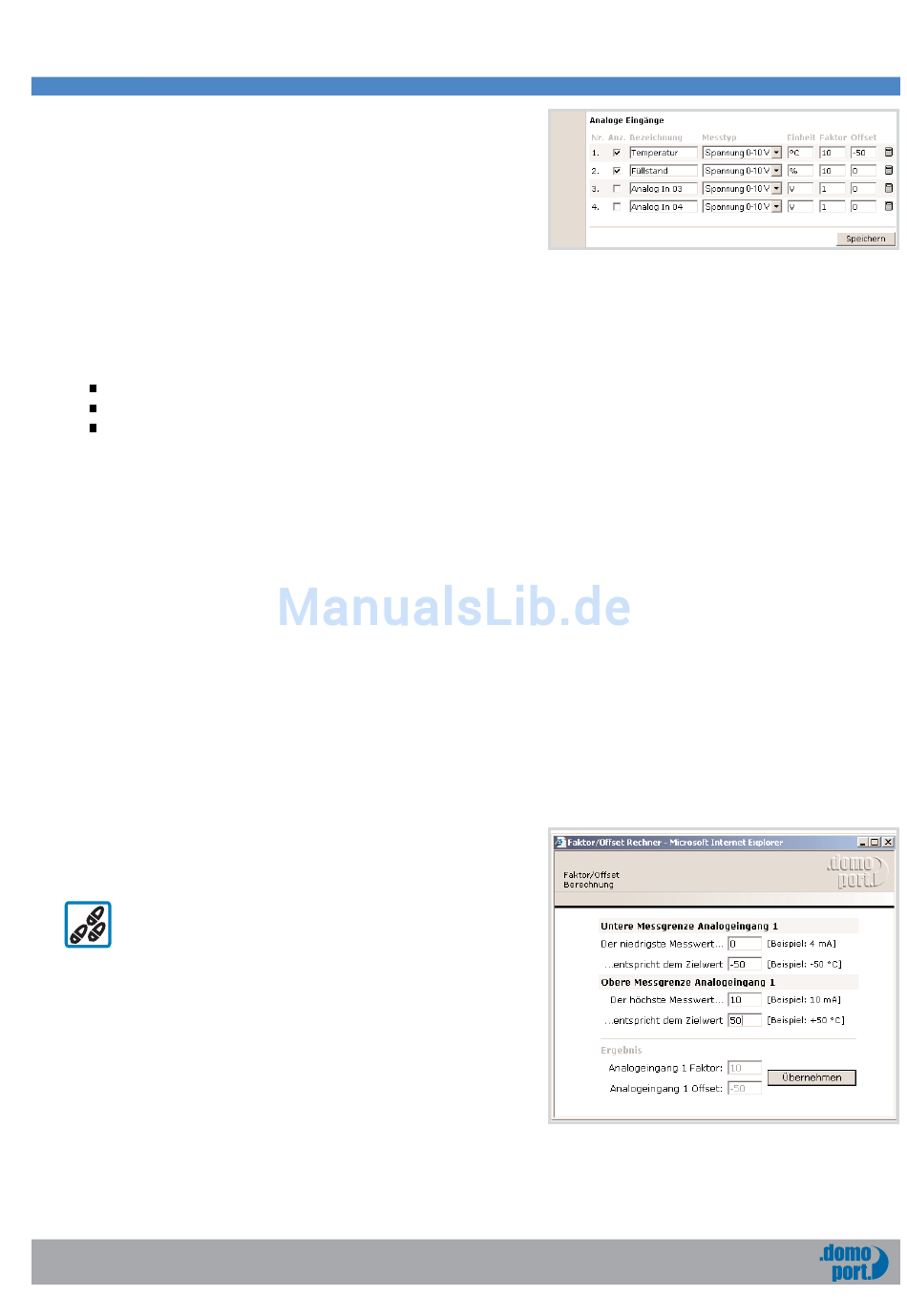

Bsp. Konfiguration Analoge Eingänge
Faktor/Offset Rechener
4 Inbetriebnahme
