Ein-/Ausgänge
5 D
er IC 1 verfügt über jeweils sechs digitale Ein- und Ausgänge und 32 Variablen. Die Ein-/
Ausgänge und Variablen können Sie frei bezeichnen und wahlweise auf der Gerätehomepage an-
zeigen oder verbergen, übersichtlich gruppieren, in ihrer Reihenfolge verändern oder anordnen.
Digitale Eingänge
Über die digitalen Eingänge kann der IC 1 Schalt-, Zähl- oder
Frequenzwerte überwachen. Dabei beträgt die maximale Takt-
frequenz zur Überwachung 25Hz. Je nachdem, wofür Sie den
Eingang benutzen, konfigurieren Sie den Eingang komfortabel
über eine »Dropdownliste«. Wenn Sie einen Eingang als Zähler
konfiguriert haben, können Sie eine Schaltfläche als Zählerreset
für diesen Eingang hinzufügen. Im Feld Einheit ordnen Sie
jedem digitalen Eingang eine Maßeinheit zur Darstellung auf der
Homepage zu.

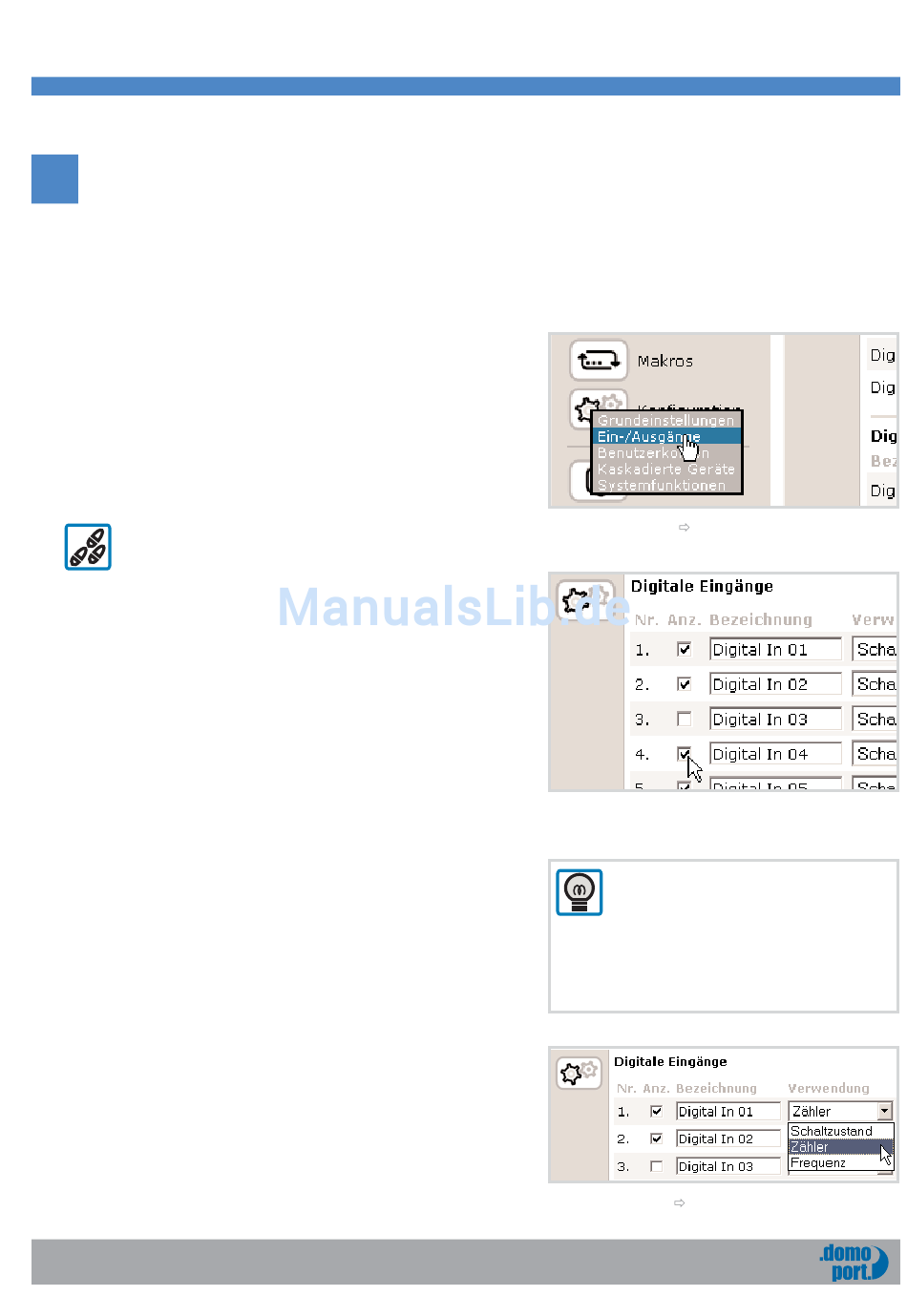

So konfigurieren Sie die digitalen Eingänge:
1. Klicken
Konfiguration und wählen Sie den Menüpunkt Ein-/
Ausgänge aus. Der IC 1 öffnet die Registerkarte Physika-
lische Geräteanschlüsse konfigurieren. Unter Digitale Ein-
gänge sind die 6 digitalen Eingänge des IC 1 aufgelistet.
2. Anz.: Der IC 1 zeigt alle digitalen Eingänge auf der
Homepage an, bei denen das Anz.-Kontrollkästchen akti-
viert ist. In der Grundeinstellung sind alle Anz.-Kontroll-
kästchen aktiviert; der IC 1 zeigt alle digitalen Eingänge auf
der Gerätehomepage an.
Deaktivieren Sie das Kontrollkästchen Anz.. Der IC 1 löscht
den entsprechenden digitalen Eingang von der Geräte-
homepage nach dem Speichern der Seite.
oder
Aktivieren Sie das Kontrollkästchen Anz.. Der IC 1 zeigt
den entsprechenden digitalen Eingang auf der Geräte-
homepage an nach dem Speichern der Seite.
3. Bezeichnung: In der Grundeinstellung sind die digitalen
Eingänge mit Digital In 01 bis Digital In 06 bezeichnet.
Klicken Sie in das Feld Bezeichnung und löschen Sie die
Default-Bezeichnung.
Hinweis: vgl. Kasten »Eingabe in Textfelder«
Geben Sie eine neue Bezeichnung für den digitalen Ein-
gang ein.
4. Verwendung: Die Verwenden-Liste ist als »Dropdown-
liste« angelegt. Ein Klick auf den Pfeil öffnet die Liste. In der
Grundeinstellung sind alle digitalen Eingänge als
Schaltereingänge konfiguriert.
32 © 2002 Merten GmbH & Co. KG
Sie in der Navigationsleiste
Menü Konfiguration
auf
Anz.-Kontrollkästchen deaktivieren
Eingaben in Textfelder: Mit einem
Einfach-Klick setzen Sie die Texteinfüge-
marke in das Feld, ein Doppelklick mar-
kiert das angeklickte Wort und ein Dreifachklick
markiert den gesamten Feldinhalt. Alle markierten
Zeichen oder Wörter löscht der IC 1 bei der
Neueingabe.
Liste Verwendung
4 Inbetriebnahme
Ein-/Ausgänge
Zähler
