6 Systembereiche
Ein-/Ausgänge und Variablen: Die Aufteilung der Geräte-
homepage ist in weitem Maße konfigurierbar. Alle Ein-/ Aus-
gänge und Variablen können Sie unter Konfiguration
Ausgänge frei bezeichnen und auf der Gerätehomepage anord-
nen. In der Grundeinstellung listet der IC 1 alle digitalen Ein-
gänge auf. Darunter folgen die digitalen und die analogen
Ausgänge. Je nach Konfiguration zeigt der IC 1 die Ein-/ Aus-
gänge und Variablen anders auf der Gerätehomepage an. Die

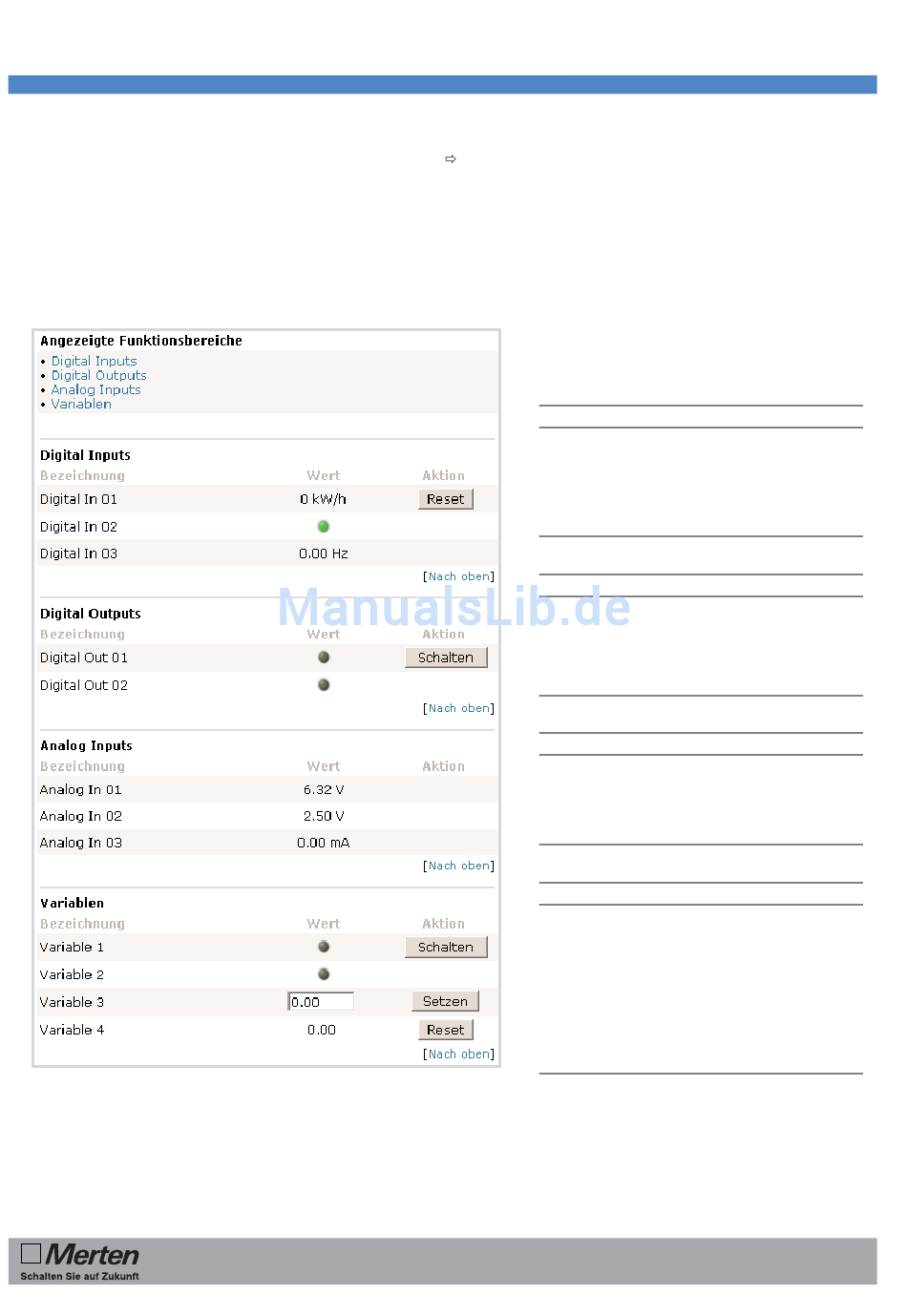

folgende Liste zeigt die Schalt- und Anzeigeelemente der
Gerätehomepage:
IC 1
BENUTZERHANDBUCH
Ein-/
Digitale Eingänge
Eingang
Digital In 01
Digital In 02
Digital In 03
Digitale Ausgänge
Ausgang
Digital Out 01
Digital Out 02
Analoge Eingänge
Eingang
Analog In 01
Analog In 02
Analog In 03
Variablen
Variable
Variable 1
Variable 2
Variable 3
Variable 4
Variable 5
© 2002 Merten GmbH & Co. KG
Internet
Controller REG-K
Verwendung/Schaltfläche
Zähler mit Einheit und Reset-
Schaltfläche
Schaltzustand
Frequenz mit Einheit
Verwendung/Schaltfläche
Schalterausgang mit Schalt-
fläche
Schalterausgang ohne Schalt-
fläche
Verwendung/Schaltfläche
Spannung 0-10V mit Einheit V
Spannung 0-5V mit Einheit V
Strom 0/4-20mA mit Einheit mA
Verwendung/Schaltfläche
Schaltzustand mit Schaltfläche
Schaltzustand ohne Schaltfläche
Setzen eines Zahlenwerts
Zahlenwert mit Reset-Schalt-
fläche
Zahlenwert ohne Schaltfläche
