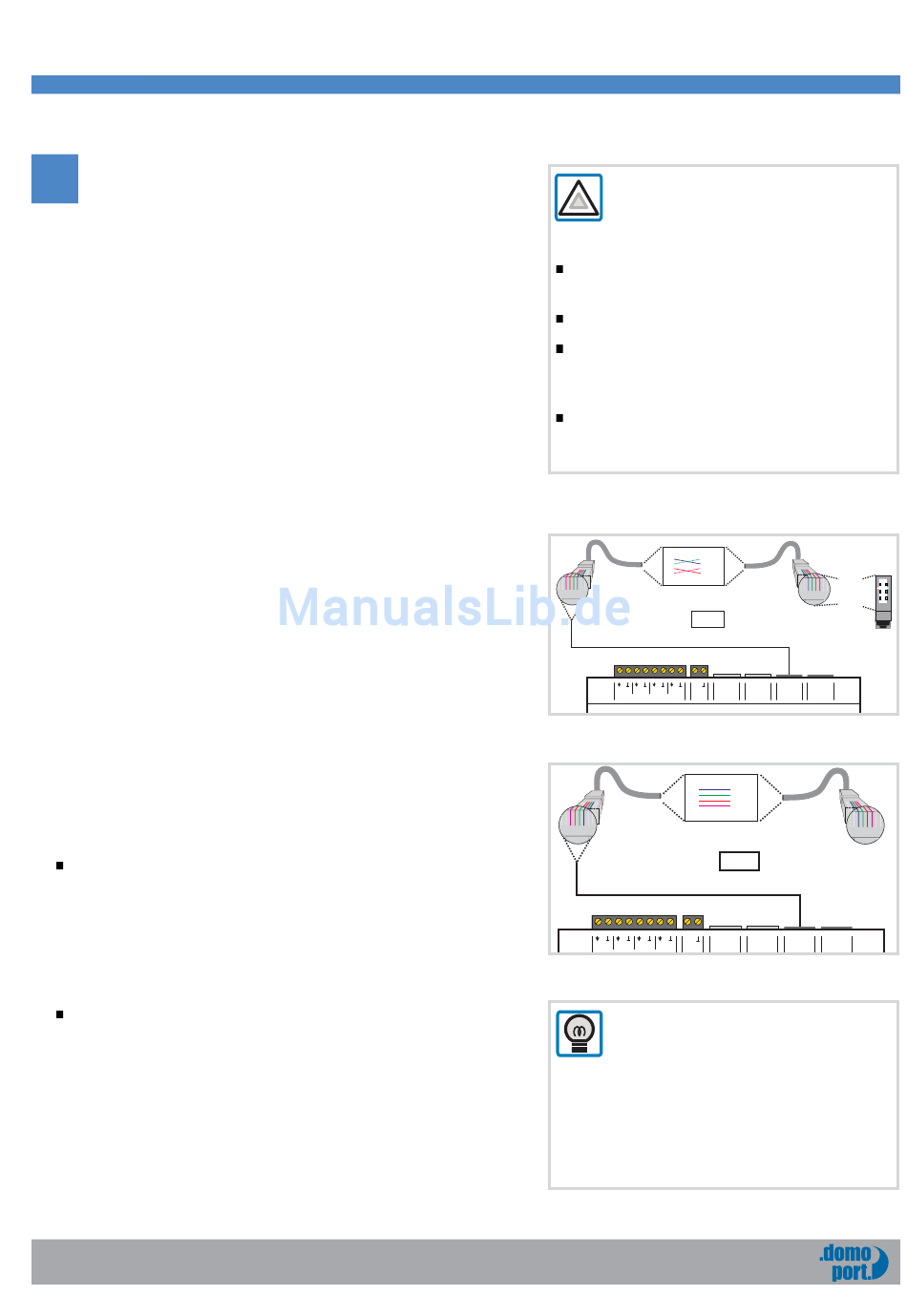

Montage und Installation

1 D
er IC 1 verfügt als Reiheneinbaugerät über komfor-
tabel zugängige Standardanschlüsse für Netzspannung,
Telefon und Netzwerk. Die Spannungsversorgung ermög-
licht die Spannungsversorgung DC 24V REG-K. Das
Netzgerät benötigt eine Eingangsspannung von AC 100-
250V. Die Verkabelung der Spannungsversorgung DC
24V REG-K mit dem IC 1 erfolgt über Standard-Kabel-
klemmen. Die Telefonverbindung schließen Sie je nach IC
1 Typ an einer TAE oder ISDN-Buchse an. Für die
Netzwerkanbindung bietet der IC 1 eine Standard-
Ethernet Schnittstelle für 10/100MBit/s.

IC 1 montieren

Montieren Sie den IC 1 Internet Controller REG-K auf einer ge-
eigneten DIN-Schiene.

Telefonanschluss

Alle IC 1 Typen, die mit einem Modem ausgestattet sind, kön-
nen Sie an einem Telefonanschluss betreiben und zur Internet-
einwahl verwenden. Die Geräte werden von Werk aus in der
entsprechenden Modem-Konfiguration (Analog, ISDN, GSM)
geliefert und können nachträglich nicht mehr umgerüstet wer-
den!
Schließen Sie die Geräte entsprechend den folgenden Anschluss-
bildern an.
Analogtelefon-Anschluss:
Der mitgelieferte TAE-Adapter ermöglicht Ihnen den
Anschluss an jede »F« oder »N« kodierte TAE-An-
schlussdose. Beachten Sie, dass die Telefonnummer des
analogen Anschlusses auch in der Konfiguration des
Domoport Benutzerkontos angegeben werden muss. Nur so
ist das Gerät später sicher erreichbar.
ISDN-Telefonanschluss:
Beachten Sie, dass Sie für den ISDN-Betrieb - wie bei allen
ISDN-Geräten - eine so genannte »MSN« (Multiple Sub-
scriber Number) für den IC 1 vergeben sollten. Unter dieser
Nummer reagiert der Internet Controller REG-K später auf ein-
gehende Anrufe. In dem Domoport Gerätekonto müssen Sie
jedoch die komplette Telefonnummer des IC 1 eingeben.
14 © 2002 Merten GmbH & Co. KG
Achtung: Einbau und Montage
elektrischer Geräte dürfen nur durch eine
Elektrofachkraft erfolgen. Beachten Sie
die Installationsanleitungen der jeweiligen Geräte.
Beachten Sie die Installationsbedingungen, die in
Ihrem Land gelten.
Achten Sie auf richtige Polung.
Betreiben Sie die Spannungsversorgung
DC 24V REG-K nur mit einem IC 1 Internet
Controller REG-K.
Vermeiden Sie eine Überlastung des Geräts;
beachten Sie dazu genau die elektrischen
Angaben der angeschlossenen Geräte.
1
2 1 nc
3 2 a
2
3 a
4
5 4 b
6 5 b
2
7 6 nc
8
8 6 5 3
7 4 2 1
8 7 6 5 4 3 2 1
RJ45 Stecker/RJ 45 Plug
Modem
+
1 2 3 4
DC 12-24V
ANALOG INPUT POWER
Anschlussbild analoger Telefonanschluss
1
2
3
4
5
6
7
8
8 7 6 5 4 3 2 1
8 7 6 5 4 3 2 1
RJ45 Stecker/RJ 45 Plug
+
USB
1 2 3 4
DC 12-24V
ANALOG INPUT
POWER
Anschlussbild ISDN Telefonanschluss
Multiple Subscriber Numbering (MSN):
Eine MSN besteht nicht aus der gesam-
ten Telefonnummer sondern aus gerade
so vielen Ziffern, dass die Nummern unterschie-
den werden können. In der Regel ist das die
Telefonnummer ohne Vorwahl.
Wenn Sie keine MSN für Ihren IC 1 vergeben,
dann reagiert das Gerät auf jeden eingehenden
Anruf und meldet sich automatisch im Internet an.
3 Anschluss
1 nc 1 a
4 3
1 2 3 4 5 6 7 8 2 a 2 b
2 5 2
3 a 3 nc
1 2 3 4 5 6 7 8 4 b 4 nc 6 1
5 b 5 b
2 2
6 nc 6 a
2
RJ45 Stecker/RJ 45 Plug
TAE-N Adapter/TAE-N adapter
USB USB PHONE NET
1 2 LINE WORK
1 nc
2 nc
3 2a(T+)
4 1a(R+)
5 1b(R-)
6 2b(T-)
7 nc
8 nc
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
RJ45 Stecker/RJ 45 Plug
ISDN
USB PHONE NET
1 2 LINE WORK
