2 Komponenten

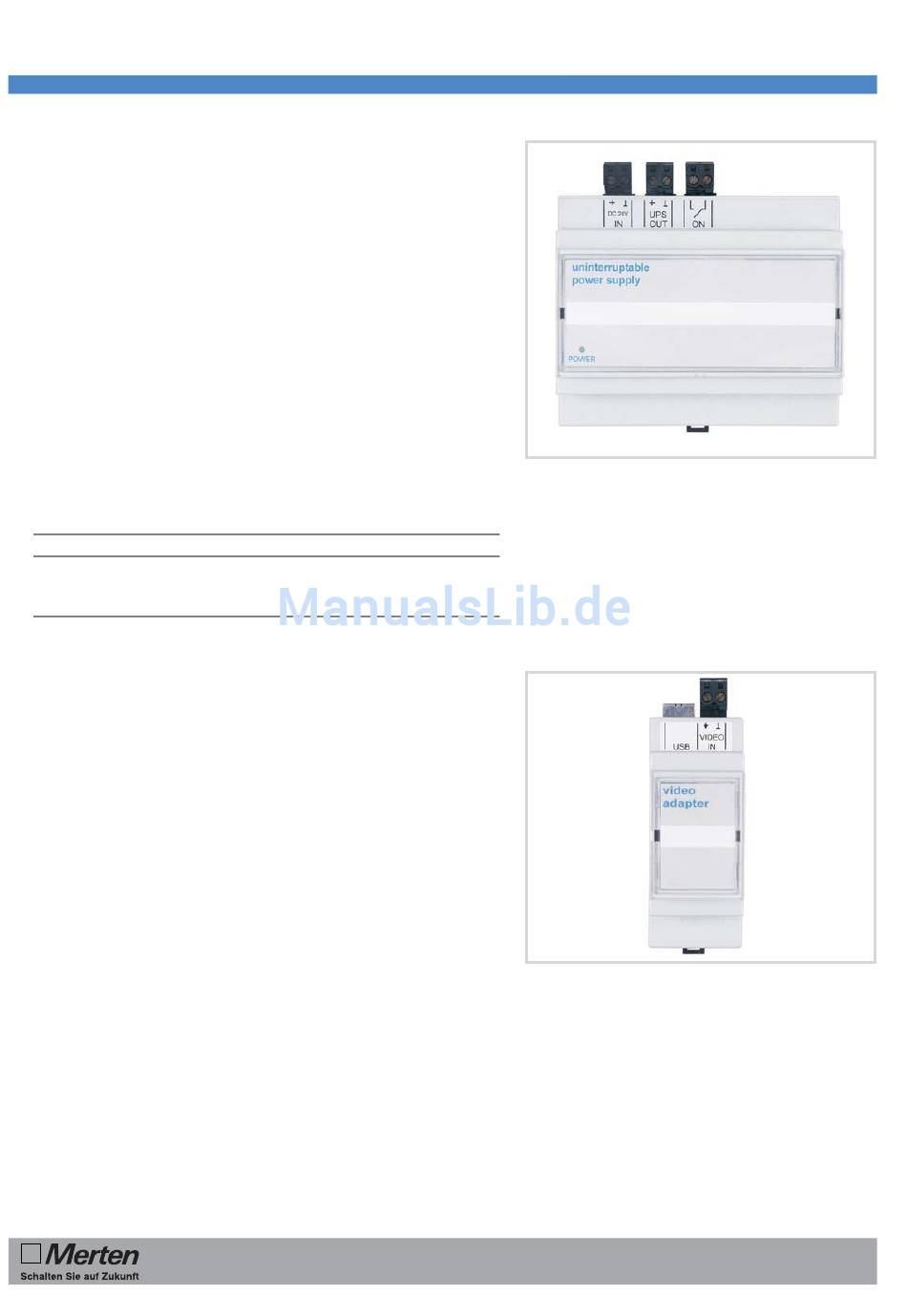

USV Erweiterungsmodul REG-K

Das USV Erweiterungsmodul REG-K ist eine Systemkompo-
nente des IC 1 Internet Controllers REG-K und wird immer in
Verbindung mit der Spannungsversorgung DC 24V REG-K in-
stalliert und betrieben. Das Gerät enthält eine intelligente
Ladeschaltung für NiMh Akkus. Die Ladeschaltung sorgt dafür,
dass die Batterien stets optimal geladen sind und somit eine
längst mögliche Überbrückungszeit bereitstellen. Dadurch wird
auch eine bestmögliche Lebensdauer der Akkus erreicht.
Beachten Sie, dass das USV Erweiterungsmodul REG-K nur in
Verbindung mit der Spannungsversorgung DC 24V REG-K be-
trieben werden darf. Das Gerät stellt außerdem einen potential-
freien Schaltkontakt zur Verfügung. Mit diesem kann sehr leicht
erfasst werden,
Notspannungsbetrieb befindet oder nicht. Diese Information
kann vom IC 1 ausgewertet und weitergeleitet werden. Die
POWER LED auf der Frontplatte kann die zwei Betriebszustände
des Gerätes signalisieren
Betriebszustände«).
Signalisierte Betriebszustände
Farbe
Grün leuchtend
Rot leuchtend

USB Video Adapter REG-K

Der USB Video Adapter REG-K ist eine Systemkomponente des
IC 1 Internet Controllers REG-K und erweitert den IC 1 um die
Funktionalität der »Live«-Videobildübertragung und -darstel-
lung. Das Gerät konvertiert die analogen Farb-Videosignale
(PAL, NTSC) in digitale Daten und überträgt diese über den
USB (Universal Serial Bus) an den IC 1. Die Spannungsversor-
gung des USB Video Adapters REG-K erfolgt über die USB-
Schnittstelle, so dass keine weitere, externe Spannungsversor-
gung benötigt wird. Als Video-Eingangssignal kann jede han-
delsübliche Videokamera mit 1Vss/75Ohm Signalausgang in
den Formaten PAL oder NTSC angeschlossen werden.
ob sich das Gerät
(s. Tabelle
Betriebszustand
Normalbetrieb: Netzgerät-Versorgung
Akkubetrieb
derzeit im
»Signalisierte
USV Erweiterungsmodul REG-K
USB Video Adapter REG-K
IC 1
Internet
Controller REG-K
BENUTZERHANDBUCH
© 2002 Merten GmbH & Co. KG 11
