IC 1 Systemkomponenten

2 A
lle Systemkomponenten sind auf den IC 1 abgestimmt und als Reiheneinbau-Geräte ausgelegt.
Die Stromversorgung des IC 1 übernimmt die Spannungsversorgung DC 24V REG-K. Das USV
Erweiterungsmodul REG-K sichert dabei den Betrieb bei einem Stromausfall. Für Überwachungs- und
Sicherheitsfunktionen können Sie Standard- oder Funk-Videokameras an den IC 1 anschließen. Die
Schnittstelle zur Videotechnik ist mit dem USB Video Adapter REG-K (für USB-Verbindung) realisiert.

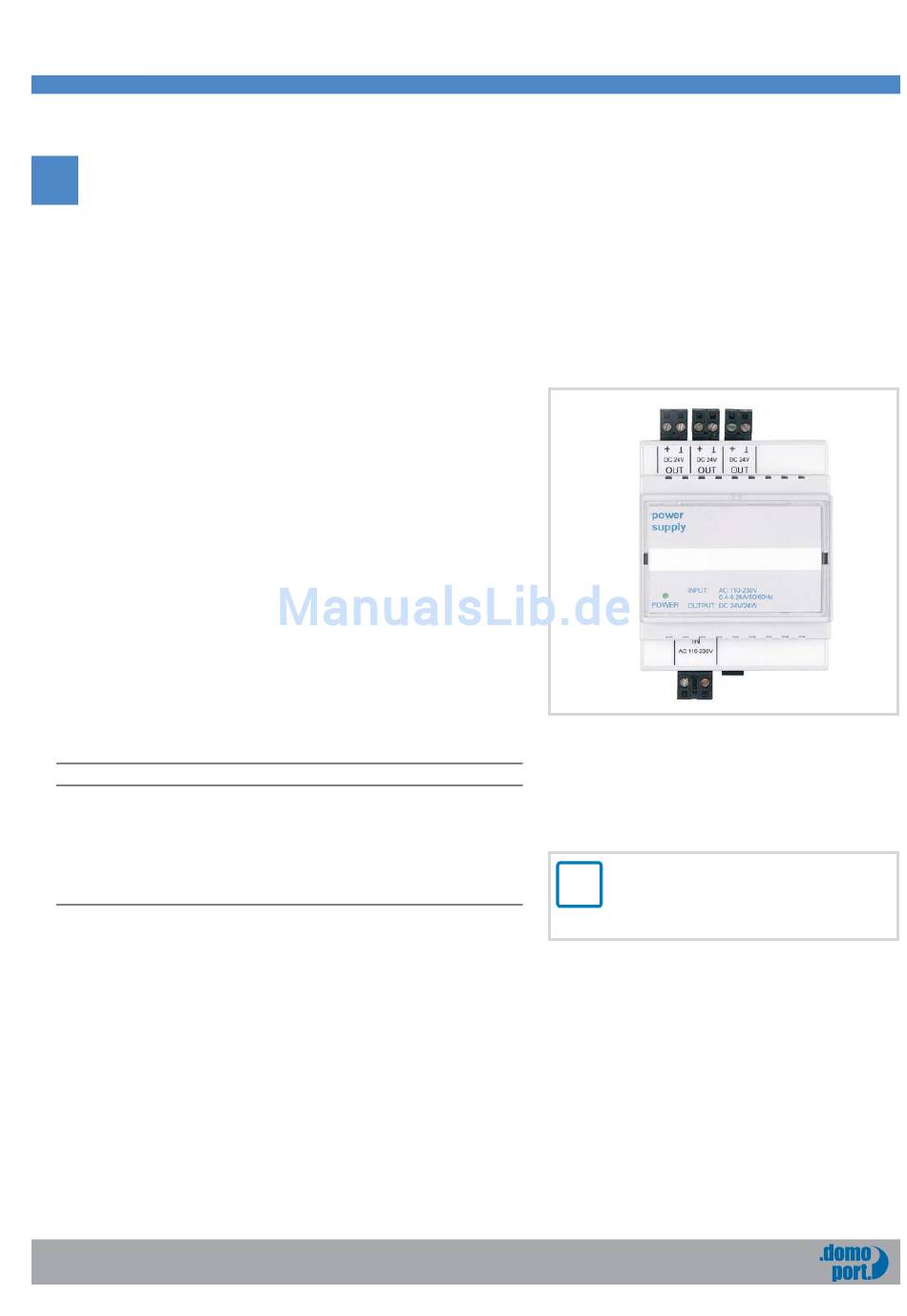

Spannungsversorgung DC 24V REG-K

Die Spannungsversorgung
Systemkomponente des IC 1 Internet Controllers REG-K. Das
Netzgerät ermöglicht die Spannungsversorgung des IC 1 und
weiterer Systemkomponenten mit 24V Gleichspannung. Dafür
stehen drei Ausgangsbuchsen zum einfachen Anschluss der
Geräte zur Verfügung. Die Spannungsversorgung DC 24V
REG-K kann auf jeder EN50022 DIN-Schiene (Hutschiene)
montiert werden und einen IC 1 mit Systemkomponenten ver-
sorgen. Die Eingangsspannung der Spannungsversorgung DC
24V REG-K ist variabel im Bereich von 110-230V Wech-
selspannung und 50/60Hz Netzfrequenz. Die Ausgangsleistung
beträgt maximal 24Watt. Beachten Sie beim Anschluss weiterer
Geräte an die Spannungsversorgung DC 24V REG-K, dass es
zu keiner Überlastung des Gerätes kommt. Mit der nachfolgen-
den Tabelle »Leistungsbedarf angeschlossener Geräte« können
Sie den Leistungsbedarf der angeschlossenen Geräte berech-
nen.
Leistungsbedarf angeschlossener Geräte
Gerät
IC 1 (6950 02/6950 03)
IC 1 (6950 04)
USV Erweiterungsmodul REG-K (6930 02)
USB Video Adapter REG-K (6681 01)
Als Erweiterungsmodul zur Spannungsversorgung DC 24V
REG-K erhalten Sie das USV Erweiterungsmodul REG-K mit
Akkuspeicher. Damit lassen sich Spannungsausfälle über einen
Zeitraum von mehr als einer Stunde überbrücken. Die Details
zur Installation bzw. technische Daten entnehmen Sie bitte den
Installationshinweisen des USV Erweiterungsmoduls REG-K.
10 © 2002 Merten GmbH & Co. KG
DC 24V REG-K ist
maximale Leistung
10 Watt
12 Watt
1,5 Watt
1,5 Watt
eine
Spannungsversorgung DC 24V REG-K
Weitere Informationen zu den Systemkom-
i
ponenten des IC 1 Systems entnehmen
Sie bitte den technischen Datenblättern,
die dem jeweiligen Gerät beiliegen.
2 Komponenten
