Digitale Ausgänge
Bei den digitalen Ausgängen handelt es sich um Relaisaus-
gänge. Die Relais können Verbraucher bis zu 10A an 250V
Wechselstrom schalten. Für jeden Ausgang können Sie eine
Schalten-Schaltfläche auf der Gerätehomepage anzeigen, um
den entsprechenden Ausgang zu schalten.
So konfigurieren Sie die digitalen Ausgänge:
1. Klicken
Konfiguration und wählen Sie den Menüpunkt Ein-/
Ausgänge aus. Der IC 1 öffnet die Registerkarte Physika-
lische Geräteanschlüsse konfigurieren. Unter Digitale
Ausgänge sind die 6 digitalen Ausgänge des IC 1 aufgelis-
tet.
2. Anz.: Der IC 1 zeigt alle digitalen Ausgänge auf der
Homepage an, bei denen das Anz.-Kontrollkästchen akti-
viert ist. In der Grundeinstellung sind alle Anz.-Kontroll-
kästchen aktiviert; der IC 1 zeigt alle digitalen Ausgänge auf
der Gerätehomepage an.
Deaktivieren Sie das Kontrollkästchen Anz.. Der IC 1 löscht
den entsprechenden digitalen Ausgang von der Geräte-
homepage nach dem Speichern der Seite.
oder
Aktivieren Sie das Kontrollkästchen Anz.. Der IC 1 zeigt
den entsprechenden digitalen Ausgang auf der Geräte-
homepage an nach dem Speichern der Seite.
3. Bezeichnung: In der Grundeinstellung sind die digitalen
Ausgänge mit Digital Out 01 bis Digital Out 06 bezeichnet.
Klicken Sie in das Feld Bezeichnung.und löschen Sie die
Default-Bezeichnung.
Hinweis: vgl. Kasten »Eingabe in Textfelder«
Geben Sie eine neue Bezeichnung für den digitalen Aus-
gang ein.
4. Schaltfläche: Jedem digitalen Ausgang kann eine
Schaltfläche auf der Gerätehompage hinzugefügt werden,
mit dem Sie den entsprechenden Ausgang über die
Benutzeroberfläche schalten können. Sie konfigurieren
eine Schalten-Schaltfläche über die Schaltfläche-Liste.
Klicken Sie in der Liste Schaltfläche auf einen Eintrag:
Schalten anzeigen (Default Einstellung für alle digitalen
Ausgänge) setzt eine Schaltfläche für den entsprechen-
den Ausgang nach dem Speichern der Seite.
Nicht anzeigen löscht die Schaltfläche für den entspre-
chenden Ausgang nach dem Speichern der Seite.
5. Klicken Sie auf Speichern. Der IC 1 übernimmt und spei-
chert alle Einstellungen der Seite.
34 © 2002 Merten GmbH & Co. KG
Sie in der Navigationsleiste auf

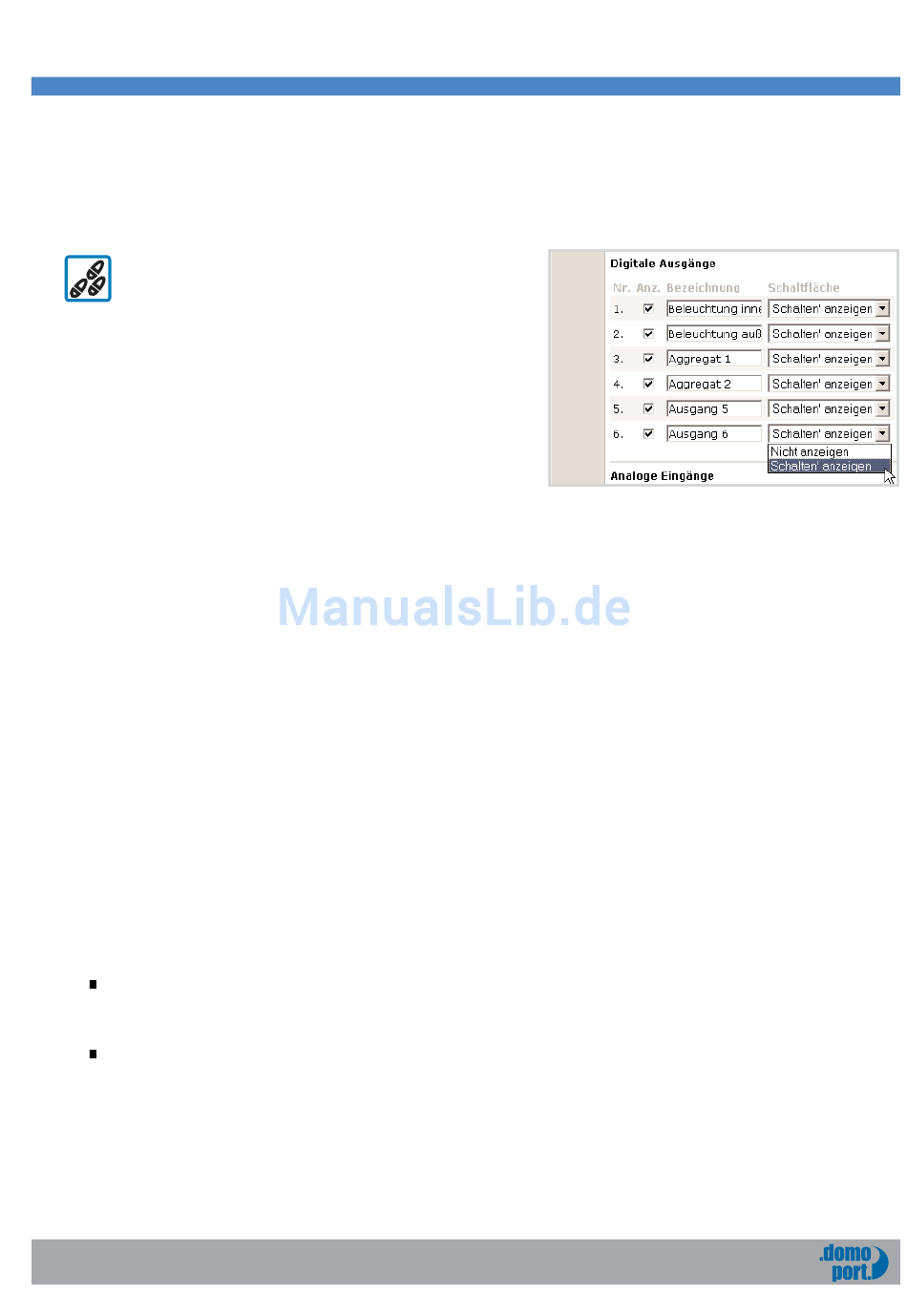

Bsp. Konfiguration Digitale Ausgänge
