Spannungsversorgung

Wenn alle Anschlüsse korrekt vorgenommen wurden, können
Sie die Versorgungsspannung des Gerätes zuschalten.
So schließen Sie die Spannungsversorgung an:
1. Klemmen Sie die Spannungsversorgung DC 24V
REG-K auf die DIN-Schiene im Schaltschrank.
2. Verbinden Sie
Spannungsversorgung mit der Netzspannung (AC 100-
250V) entsprechend dem Anschlussbild.
Achtung: Der Eingangsspannungsbereich muss zwischen
AC 100V und AC 250V liegen. Beachten Sie die techni-
schen Daten des Netzgeräts.
3. Verbinden Sie eine der drei Ausgangsklemmen OUT (DC
24V) mit der Klemme POWER des IC 1 entsprechend dem
Anschlussbild. Achten Sie dabei auf richtige Polung.
4. Weitere Informationen entnehmen Sie bitte der Instal-
lationsanleitung der Spannungsversorgung DC 24V REG-K.
So schließen Sie die Spannungsversorgung mit
dem USV Erweiterungsmodul REG-K an:
1. Klemmen Sie die USV rechts neben die
Spannungsversorgung DC 24V REG-K auf die
DIN-Schiene im Schaltschrank.
2. Verbinden Sie
Spannungsversorgung DC 24V REG-K mit dem Eingang IN
des USV Erweiterungsmoduls REG-K.
3. Verbinden Sie die Ausgangsklemmen UPS OUT der USV
mit dem Spannungseingang POWER des IC 1.
Achtung: Die angeschlossene Leistung darf nicht die
Maximalleistung der Spannungsversorgung DC 24V REG-K
überschreiten. Betreiben Sie das USV Erweiterungsmodul
REG-K nur mit der Spannungsversorgung DC 24V REG-K
und dem Internet Controller REG-K.
4. Weitere Informationen dazu finden Sie in der Installations-
anleitung der Spannungsversorgung DC 24V REG-K.
Ausgang/Output
Spannung/Voltage: DC 24V/24W
+ + + + +
DC 24V UPS
DC 24V DC 24V DC 24V
OUT OUT OUT IN OUT
power
uninterruptable
supply
power supply
INPUT: AC 110-230V
0.4-0.26A/50/60Hz
OUTPUT: DC 24V/24W
IN
AC 110-230V
Eingang/Input
Spannung/Voltage: AC 100-250V, 50/60Hz
N L

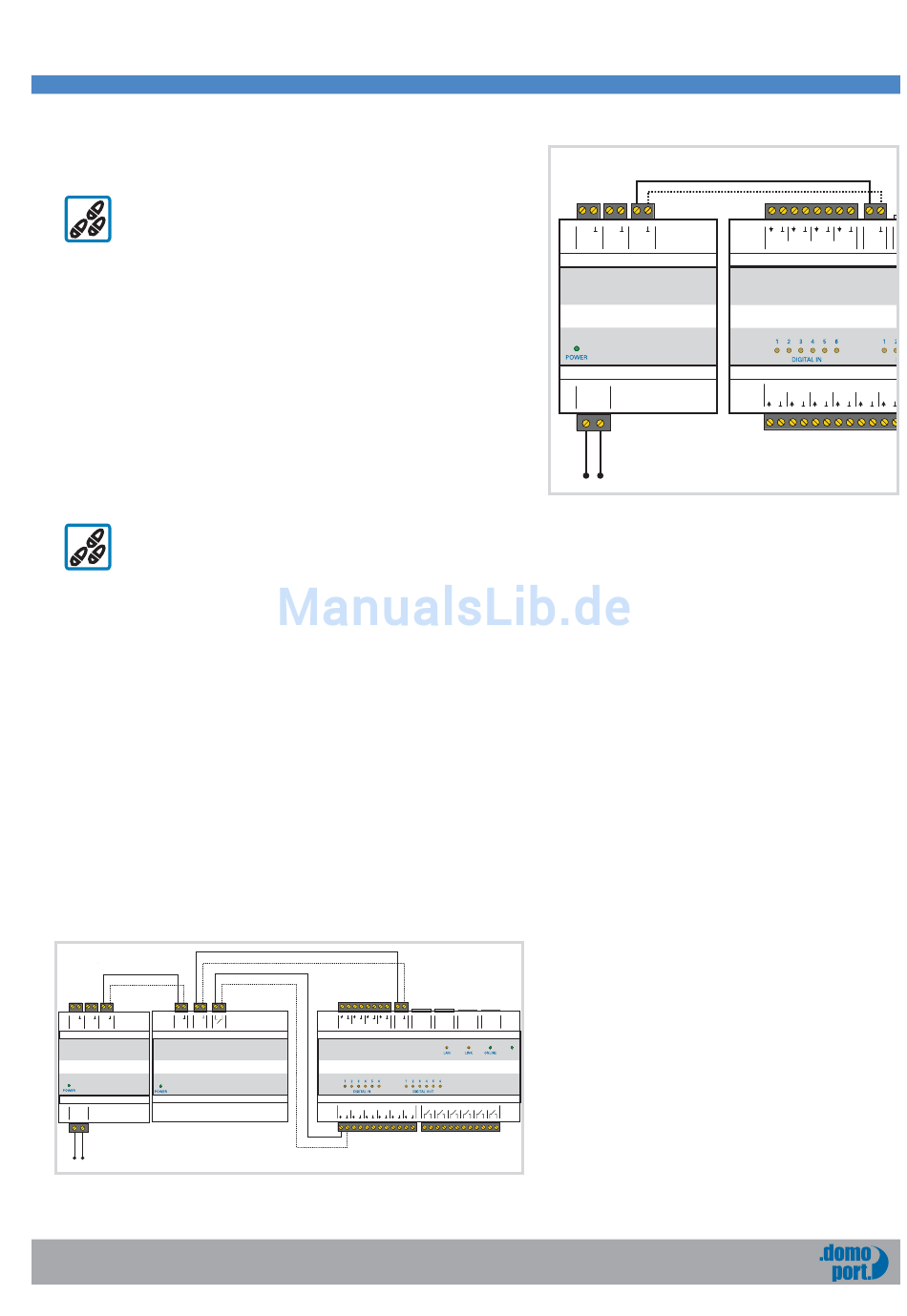

Anschluss mit Spannungsversorgung DC 24V REG-K und USV
Erweiterungsmodul REG-K
18 © 2002 Merten GmbH & Co. KG
die Eingangsklemme
die Ausgangsklemmen
Ausgang/Output
Spannung/Voltage: DC 24V
Alarm Ausgang/
Alarm output
(batteriebetrieben/
battery mode)
1 2 3 4
ON ANALOG INPUT
internet
controller
DIGITAL INPUT
2
1 3 4
Ausgang/Output
Spannung/Voltage: DC 24V/24W
IN der
power
supply
Anschluss mit Spannungsversorgung DC 24V REG-K
OUT der
+
USB USB PHONE NET
DC 12-24V 1 2 LINE WORK
POWER
RUN
DIGITAL OUTPUT
5 6
1 2 3 4 5 6
+ +
+
DC 24V DC 24V DC 24V
OUT OUT OUT
internet
controller
INPUT: AC 110-230V
0.4-0.26A/50/60Hz
OUTPUT: DC 24V/24W
IN
AC 110-230V
Eingang/Input
Spannung/Voltage: AC 100-250V, 50/60Hz
N L
3 Anschluss
+
1 2 3 4 DC 12-24V
ANALOG INPUT
POWER
DIGITAL INPUT
1 2 3 4 5 6
