Hinweise zur Dokumentation

2.1

Mitgeltende Unterlagen beachten

▶
Beachten Sie unbedingt alle Betriebsanleitungen, die
Komponenten der Anlage beiliegen.
2.2

Unterlagen aufbewahren

▶
Bewahren Sie diese Anleitung sowie alle mitgeltenden
Unterlagen zur weiteren Verwendung auf.
2.3 Gültigkeit der Anleitung
Die vorliegende Anleitung gilt ausschließlich für:
Produkt – Artikelnummern
Artikelnummer
VMS 8 0010017712
VIH S2 250/4 B 0010017709
VIH S2 350/4 B 0010017711
3

Produktbeschreibung

3.1

Leistungsdaten der Anlage

Die Anlage sollte so dimensioniert sein, dass das Volumen
des Speichers für 2 Tage ausreicht. In Gebieten mit starker
Solareinstrahlung empfiehlt sich ein geringeres Volumen des
Speichers, um zu häufige Stagnation im System zu vermei-
den.
Das Solarsystem wurde mit einer Strahlenbelastung von
1000 W/m² Kollektorfläche geprüft.
Der solare Deckungsgrad der Anlage hängt vom Verhältnis
der Kollektorfläche zur Speicherfläche, von den geographi-
schen Gegebenheiten (Land und Ausrichtung der Kollektor-
fläche) sowie von der Speicherart (monovalent oder bivalent)
ab. Bei einer ordnungsgemäßen Auslegung und Installa-
tion beträgt der Richtwert bis zu 3 kWh/m²d (ein Kollektor
= 2,3 m²).
Der Verbrauch von elektrischer Energie beträgt bei 2000
Stunden Solarbetrieb 149,5 kWh.
Die Frostschutzfunktion wird über ein Nachheizgerät
und/oder über den internen Elektroheizstab geregelt. Die
Minimaltemperatur von 10 °C kann im DIA-System ein-
gestellt und dann als Einschaltgrenze im Speicher verwendet
werden (→ Seite 5).
Die maximale tägliche Warmwasserleistung entnehmen Sie
der Tabelle im Anhang:
0020193894_01 auroSTEP plus Betriebsanleitung
Hinweise zur Dokumentation 2
3.2 Digitales Informations- und Analysesystem
(DIA)
Das Produkt ist mit einem digitalen Informations- und Analy-
sesystem (DIA-System) ausgestattet. Das DIA-System be-
steht aus einem Display zur Symbolanzeige und Klartext-
anzeige und 5 Bedientasten. Das DIA-System gibt Ihnen In-
formationen über den Betriebszustand des Produkts und hilft
Ihnen bei der Beseitigung von Störungen.
Wenn Sie eine Taste des DIA-Systems drücken, dann schal-
tet sich die Beleuchtung des Displays ein. Der Tastendruck
löst zunächst keine weitere Funktion aus.
Wenn Sie keine Taste drücken, dann schaltet sich die Be-
leuchtung nach einer Minute automatisch aus.

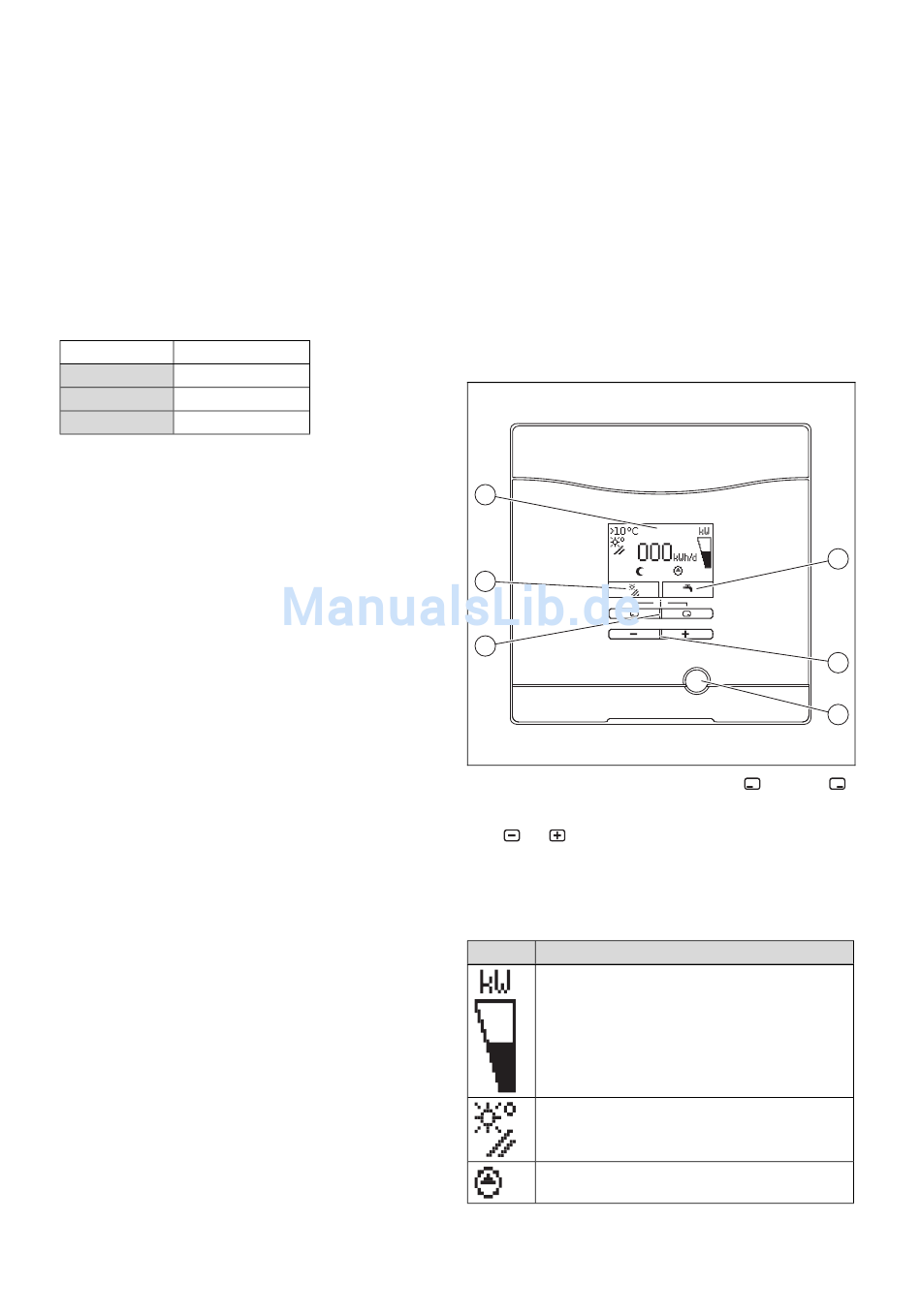

3.2.1 Bedienelemente DIA-System (Digitales
Informations- und Analysesystem)
6
5
4
1 Anzeige der aktuellen
Belegung der rechten
Auswahltaste
2
und Taste
3 Entstörtaste
3.2.2 Angezeigte Symbole
Symbol Erläuterung
Anzeige der momentanen Solarleistung (Balken-
anzeige)
In den Speicher eingebrachte Leistung
Temperatur am Kollektortemperaturfühler (T5)
Solarpumpe aktiv, Solarkreis läuft
1
2
3
4
Linke und rechte
Auswahltaste
5 Anzeige der aktuellen
Belegung der linken
Auswahltaste
6 Display
