2 Hinweise zur Dokumentation

2 Hinweise zur Dokumentation
2.1

Mitgeltende Unterlagen beachten

▶
Beachten Sie unbedingt alle Betriebsanleitungen, die
Komponenten der Anlage beiliegen.
2.2

Unterlagen aufbewahren

▶
Bewahren Sie diese Anleitung sowie alle mitgeltenden
Unterlagen zur weiteren Verwendung auf.
2.3 Gültigkeit der Anleitung
Diese Anleitung gilt ausschließlich für folgende Produkte:
Produkt - Artikelnummer
VEH 50/7-3
VEH 80/7-3
VEH 100/7-3
VEH 120/7-3

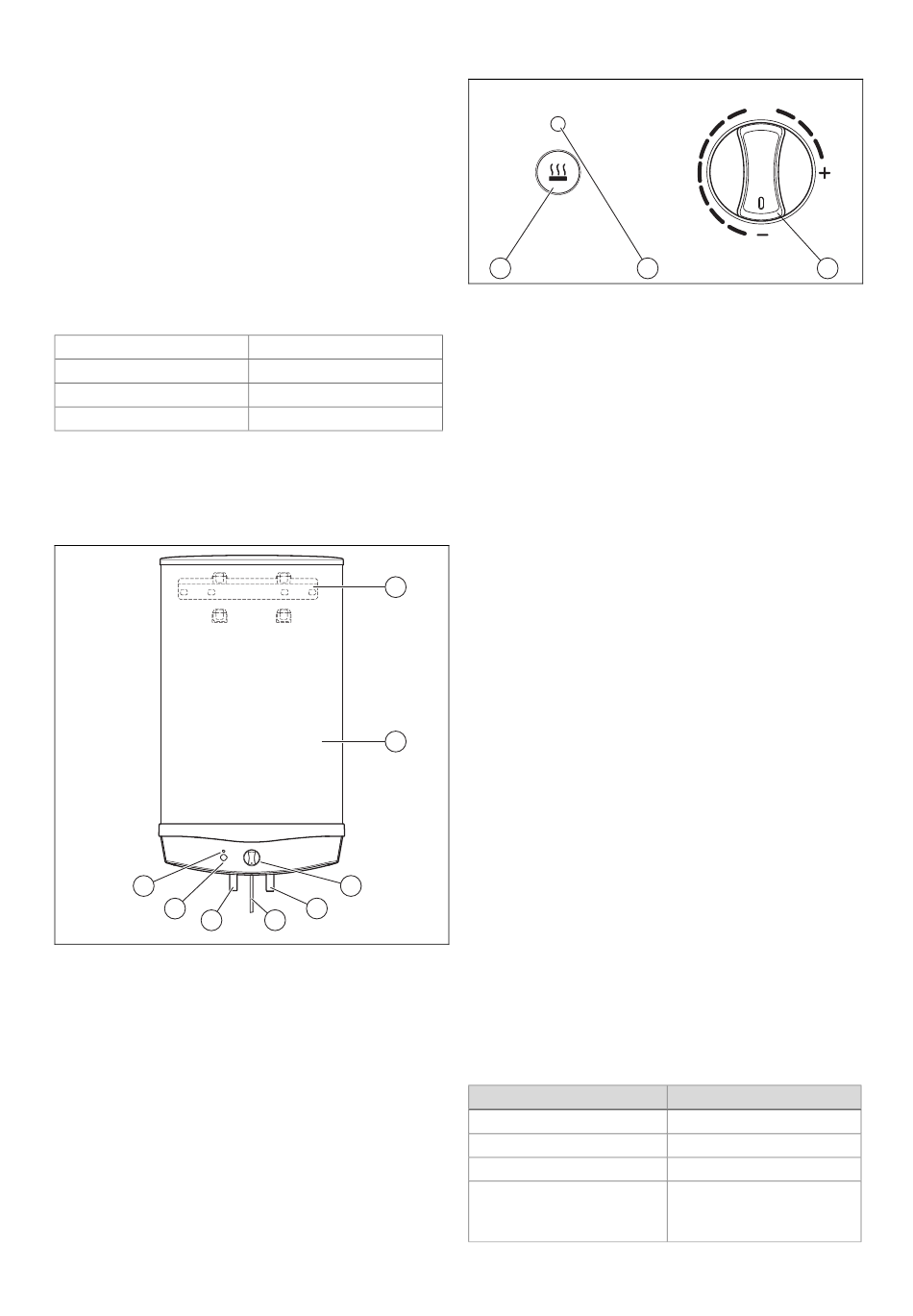

3 Produktübersicht
3.1

Aufbau des Produkts

8
7
6
1 Produkthalter
2 Warmwasserspeicher
3 Drehknopf
4 Kaltwasseranschluss
6
0010016657
0010016658
0010016659
0010016660
1
2
3
4
5
5 Netzanschlussleitung
6 Warmwasseranschluss
7 Schnellaufheiztaste
8 Kontrolllampe
3.2

Bedienfeld

3
1 Drehknopf
2 Signallampe
Sie wählen die Temperatur mit dem Drehknopf (1).
Wenn der Warmwasserspeicher aufgeheizt wird, dann leuch-
tet die Signallampe (2).
3.3

Funktionsweise

Das Produkt ist ein direkt beheizter Warmwasserspeicher.
Vier Heizelemente, die in den Behälter integriert sind, behei-
zen das Wasser. Bei der Entnahme von warmem Wasser an
einer Zapfstelle, strömt kaltes Wasser in den Warmwasser-
speicher nach.
Erwärmtes Wasser dehnt sich aus. In geschlossenen Syste-
men bilden sich dadurch Tropfen am Ende des Abflussrohrs
der Sicherheitseinrichtung.
3.3.1 Einkreisschaltung
Bei der Installationsart Einkreisschaltung heizt der Warm-
wasserspeicher automatisch und regelmäßig bis zur gewähl-
ten Temperatur auf.
3.3.2 Zweikreisschaltung
Bei der Installationsart Zweikreisschaltung heizt der Warm-
wasserspeicher in Niedrigtarifzeiten automatisch und regel-
mäßig bis zur gewählten Temperatur auf.
Wenn Sie kurzfristig eine höhere Wassertemperatur benöti-
gen, dann können Sie die Schnellaufheiztaste drücken.
3.3.3 Manueller Betrieb
Bei der Installationsart Manueller Betrieb heizt der Warm-
wasserspeicher nur dann bis zur gewählten Temperatur auf,
wenn Sie die Schnellaufheiztaste drücken.
3.4

Typenschild

Das Typenschild befindet sich auf der Unterseite des Pro-
dukts.
Auf dem Typenschild sind folgende Angaben:
Angabe
Serial-No.
VEH XX 7-3
l
3/N/PE 400V
1/N/PE 230V
~ 50/60 Hz
Betriebsanleitung eloSTOR pro 0020196670_04
E
2
3 Schnellaufheiztaste
Bedeutung
Serialnummer
Typenbezeichnung
Füllmenge
Elektrische Anschlussdaten
1
