Für den Betreiber/Für den Fachhandwerker
Bedienungs- und Installationsanleitung
VEH.../6 classic, VEH.../6 exclusiv, VEH.../6 pro

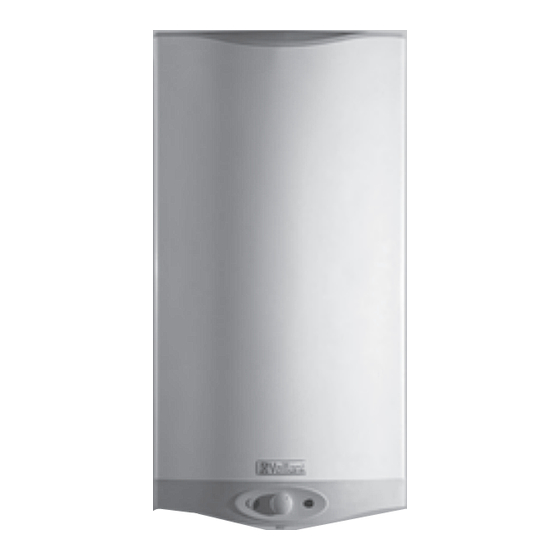

Elektro-Warmwasserspeicher
DE, AT
VEH 50/6 classic
VEH 80/6 classic
VEH 100/6 classic
VEH 50/6 exclusiv
VEH 80/6 exclusiv
VEH 100/6 exclusiv
VEH 120/6 exclusiv
VEH 150/6 exclusiv
VEH 50/6 pro
VEH 80/6 pro
VEH 100/6 pro
VEH 120/6 pro
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Vaillant VEH /6 exclusiv Serie
Inhaltszusammenfassung für Vaillant VEH /6 exclusiv Serie
- Seite 1 Für den Betreiber/Für den Fachhandwerker Bedienungs- und Installationsanleitung VEH.../6 classic, VEH.../6 exclusiv, VEH.../6 pro Elektro-Warmwasserspeicher VEH 50/6 classic VEH 80/6 classic VEH 100/6 classic VEH 50/6 exclusiv VEH 80/6 exclusiv VEH 100/6 exclusiv VEH 120/6 exclusiv VEH 150/6 exclusiv VEH 50/6 pro VEH 80/6 pro VEH 100/6 pro VEH 120/6 pro...
- Seite 2 ® UNIDOMO Web: www.unidomo.de Telefon: 04621- 30 60 89 0 Mail: info@unidomo.com Öffnungszeiten: Mo.-Fr. 8:00-17:00 Uhr a member of DAIKIN group � Individuelle Beratung � Komplettpakete Kostenloser Versand Über 15 Jahre Erfahrung � � Hochwertige Produkte Markenhersteller � �...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Für den Fachhandwerker ........... 9 Installation ............9 Hinweise zur Dokumentation ......3 Lieferumfang ............9 Aufbewahrung der Unterlagen ......3 Anforderungen an den Aufhängungsort ...9 Verwendete Symbole ..........3 Gerät anbringen ............9 Gültigkeit der Anleitung ........3 Geräte- und Anschlussabmessungen, CE-Kennzeichnung ..........3 Gewichte ..............11 Typenschild ...............3 Wasserseitige Installation ........12... -
Seite 4: Hinweise Zur Dokumentation
Hinweise zur Dokumentation 1 Gerätebeschreibung 2 Hinweise zur Dokumentation Gültigkeit der Anleitung Diese Anleitung gilt ausschließlich für Geräte mit folgen- Bitte beachten Sie bei der Installation des Vaillant Elek- den Artikelnummern: tro-Warmwasserspeichers VEH alle Installationsanleitun- Gerät Artikelnummer gen von Bauteilen und Komponenten der Anlage. Diese... -
Seite 5: Verwendung
Mit einer Niederdruckarmatur ist auch der Einsatz im of- fenen (drucklosen) System für eine Zapfstelle möglich. Bestimmungsgemäße Verwendung Der Vaillant Elektro-Warmwasserspeicher VEH ist nach dem Stand der Technik und den anerkannten sicher- heitstechnischen Regeln gebaut. Dennoch können bei unsachgemäßer oder nicht bestimmungsgemäßer Ver- wendung Gefahren für Leib und Leben des Benutzers... -
Seite 6: Elektrischer Anschluss
Gerätebeschreibung 2 Sicherheitshinweise und Vorschriften 3 Sicherheitshinweise und Am Temperaturwähler kann eine Wassertemperatur von 7 - 85 °C eingestellt werden. Die am Temperaturwähler Vorschriften eingestellte Temperatur wird mit der tatsächlichen Tem- peratur am Temperaturregler verglichen; dementspre- chend schaltet der Temperaturregler den Stromkreis Allgemeine Sicherheitshinweise ein und aus. -
Seite 7: Sicherheitshinweise Während Des Betriebs
3 Sicherheitshinweise und Vorschriften 4 Bedienung Für den Betreiber Brauchwasseranlagen (Heizungsanlagen-Verordnung - HeizAnlV)“ • Vorschriften des VDE, insbesondere VDE 0100 „Errich- ten von Starkstromanlagen mit Nennspannung bis Bedienung 1000 V“ • Bestimmungen der örtlichen Versorgungsunternehmen • DVGW-Arbeitsblatt W 382 „Einbau und Betrieb von Inbetriebnahme Druckminderern in Trinkwasserverbrauchsanlagen“... -
Seite 8: Einstellung Der Speicher-Wassertemperatur
Bedienung 4 Einstellung der Speicher-Wassertemperatur Stellung S2 (warm – entspricht ca. 40 °C) Für den normalen Bedarf am Handwaschbecken. Stellung S3 (E, empfohlene Einstellung – entspricht ca. 60 °C) Energiespartipp! Für den üblichen Warmwasserbedarf empfiehlt sich Stellung E (ca. 60 °C). Der VEH arbeitet besonders wirtschaftlich im Sinne des EnEG;... -
Seite 9: Betrieb Bei Zweikreisschaltungen (Nur Veh Exclusiv/Pro)
Die Speicherheizung schaltet wieder ein. Die gelbe Signallampe (1) leuchtet. Pflege, Inspektion, Störungsbehebung 4.7.1 Pflege Ihr Vaillant Elektro-Warmwasserspeicher braucht so gut Abb. 4.3 Bedienungsblende wie keine Pflege. Es genügt, wenn Sie den Außenmantel ab und zu mit einem feuchten Tuch, evtl. mit Seifenwas- Legende Signallampe ser, reinigen. -
Seite 10: Garantie, Kundendienst
Position Anzahl Beschreibung zungsdauer nicht in den Hausmüll. Bedienungs- und Installationsanleitung Sorgen Sie in diesem Fall dafür, dass Ihr Vaillant Gerät Wandschiene sowie die ggf. vorhandenen Zubehöre nach Ablauf der Nutzungsdauer einer ordnungsgemäßen Entsorgung zu- Gerät geführt werden. Da dieses Vaillant Gerät nicht unter das ohne Abb. - Seite 11 7 Installation Die Installationswand sollte lotrecht sein. Der Speicher ist so zu montieren, dass Wartungsarbeiten durchgeführt werden können. Der VEH ist senkrecht aufzuhängen. Dem VEH liegt eine Montageschablone und eine Wandschiene bei (Abb. 7.1). Diese wird mit Schrauben und Dübeln mit Hilfe der Mon- tageschablone an der Wand befestigt.
-
Seite 12: Geräte- Und Anschlussabmessungen, Gewichte
Installation 7 Geräte- und Anschlussabmessungen, Gewichte R1/2 R1/2 R 1/2’’ Abb. 7.3 Montageschablone und Geräteabmessungen Legende Wandbefestigungshalter 2 Auflagefläche für Wandabstützung 3 Kaltwasseranschluss 4 Ablaufanschluss 5 Warmwasseranschluss Gerät a (mm) b (mm) c (mm) Gewicht (kg) VEH 50/6 classic/ exclusiv/pro VEH 80/6 classic/ exclusiv/pro VEH 100/6 classic/... -
Seite 13: Wasserseitige Installation
Wir empfehlen • bei Wasseranschluss-Überdruck bis 6 bar: die Vaillant Sicherheitsgruppe, Art.-Nr. 445, • bei Wasseranschluss-Überdruck bis 16 bar: die Vaillant Sicherheitsgruppe mit Druckminderer, Art.- Nr. 446. Das erforderliche Zubehör ist in der Preisliste „VE - Vaillant Elektro Warmwassergeräte“ aufgeführt. -
Seite 14: Warmwasser-Zirkulationsleitung
(HeizAnIV) vorgeschrieben. Kaltwasser b c d e f 7.6 Offenes System (drucklose Installation) Bei offenem System wird der Vaillant Elektro-Warm was- ser speicher VEH zweckmäßigerweise direkt an der Zapf- stelle installiert. Als Zapfarmatur darf nur eine Überlauf- Mischwasser batterie für drucklose Speicher (Niederdruckarmatur) angeschlossen werden. -
Seite 15: Elektroinstallation
8 Elektroinstallation Elektroinstallation Am aufgehängten VEH wird der Bo den des Anschluss- kastens nach Lösen der Kreuzschlitzschrau ben abge- Die Vorschriften des VDE, der örtlichen EVU sowie die nommen. Angaben auf dem Typenschild sind zu beachten. Das Netzanschluss kabel wird durch die Kabel tülle (7) an Die Geräte müssen über einen festen Netzanschluss in- der Rück wand des Anschluss kastens geführt. -
Seite 16: Netzanschluss Veh Exclusiv/Pro
Elektroinstallation 8 8.1.2 Netzanschluss VEH exclusiv/pro Wahl der Leistung Die Anschlussverdrahtung für die in der Tabelle 8.1 an ge- gebenen Leistungen ist entsprechend dem zugehörigen Schaltschema (Abb. 8.2 und 8.3) vorzunehmen. Betriebsart Gerätebezeichnung Netzanschluss Grundlast Schnellaufheizung Einkreisschaltungen VEH 50/6 exclusiv/pro L2/N/PE 2 kW –... -
Seite 17: Schaltschemata, Veh Exclusiv/Pro
8 Elektroinstallation 8.1.3 Schaltschemata, VEH exclusiv/pro Heizkörper 50 l, 80 l, 100 l 120 l, 150 l Schaltschema 1 – Übersicht 2000 W 1500 W 2000 W 1500 W 1000 W 1500 W 1000 W 1500 W Zweikreisschaltungen (Zwei-Zähler-Messungen) VEH 50, 80 und 100 : 1/N/PE, 1/2 kW VEH 120 und 150 Hinweis: Schnellaufheizung während... -
Seite 18: Heizflansch
Elektroinstallation 8 8.1.4 Heizflansch Zweikreisschaltungen (Zwei-Zähler-Messungen) Der Heizflansch des VEH exclusiv/pro besteht aus vier VEH 50, 80 und 100 : 1/N/PE 1/4 kW* VEH 120 und 150 1/N/PE 1,5/4,5 kW** Rohrheizkörpern, die je nach Betriebszustand und Schalt- schema einzeln geschaltet werden können. Abhängig von der Speichergröße haben die Rohrheiz körper die in der Tabelle 8.2 aufgeführten Leistungen. -
Seite 19: Inbetriebnahme
9 Inbetriebnahme Inbetriebnahme Temperatureinstellbereich begrenzen Der Drehbereich des Temperatur wählers kann so be- Inbetriebnahme der Anlage grenzt werden, dass die Stellung E (etwa 60 °C) oder Die Erstinbetriebnahme soll in der nachstehenden Rei- Stellung S2 (etwa 40 °C) nicht über schrit ten werden henfolge durch einen anerkannten Fachhandwerks- kann. -
Seite 20: 10 Inspektion Und Wartung
Der Durchmesser muss mindestens 12 mm be- tragen und die Ober fläche ausreichend homogen sein. Um den Innenbehälter vor Korrosion zu schützen, ist sie - falls erforderlich - gegen eine Vaillant Original Ersatz- Schutz anode auszutauschen. 10.4 Innenbehälter reinigen... -
Seite 21: Wiedereinschalten Des Stb
• Funktion der Sicherheitsgruppe testen (bei jeder War- tung). 10.7 Ersatzteile Um alle Funktionen des Vaillant Gerätes auf Dauer si- cherzustellen und um den zugelassenen Serienzustand nicht zu verändern, dürfen bei Wartungs- und Instandhaltungs arbeiten nur Original Vaillant Ersatzteile verwendet werden! Eine Aufstellung eventuell benötigter Ersatzteile enthalten die jeweils gültigen Ersatzteil-Kata-... -
Seite 22: Technische Daten
Technische Daten 11 Technische Daten Technische Daten Einheit VEH 50/6 classic VEH 80/6 classic VEH 100/6 classic Artikel-Nr. Artikel-Nr. 308150 308160 308170 Speicher-Nenninhalt Speicher-Nenninhalt Zur Versorgung Zur Versorgung einer oder mehrer Zapfstellen Abmessungen Höhe Höhe 1105 Breite Breite Tiefe Tiefe Gewicht mit Wasserfüllung Elektrischer Anschluss Leistung... - Seite 23 11 Technische Daten Technische Daten Einheit VEH 50/6 VEH 80/6 VEH 100/6 VEH 120/6 VEH 150/6 exclusiv/pro exclusiv/pro exclusiv/pro exclusiv/pro exclusiv Artikel-Nr. Artikel-Nr. 308100 308110 308120 308130 (exclusiv) (exclusiv) (exclusiv) (exclusiv) 308140 0010006829 0010006830 0010006831 0010006832 (pro) (pro) (pro) (pro) Speicher-Nenninhalt Speicher-Nenninhalt Zur Versorgung...
