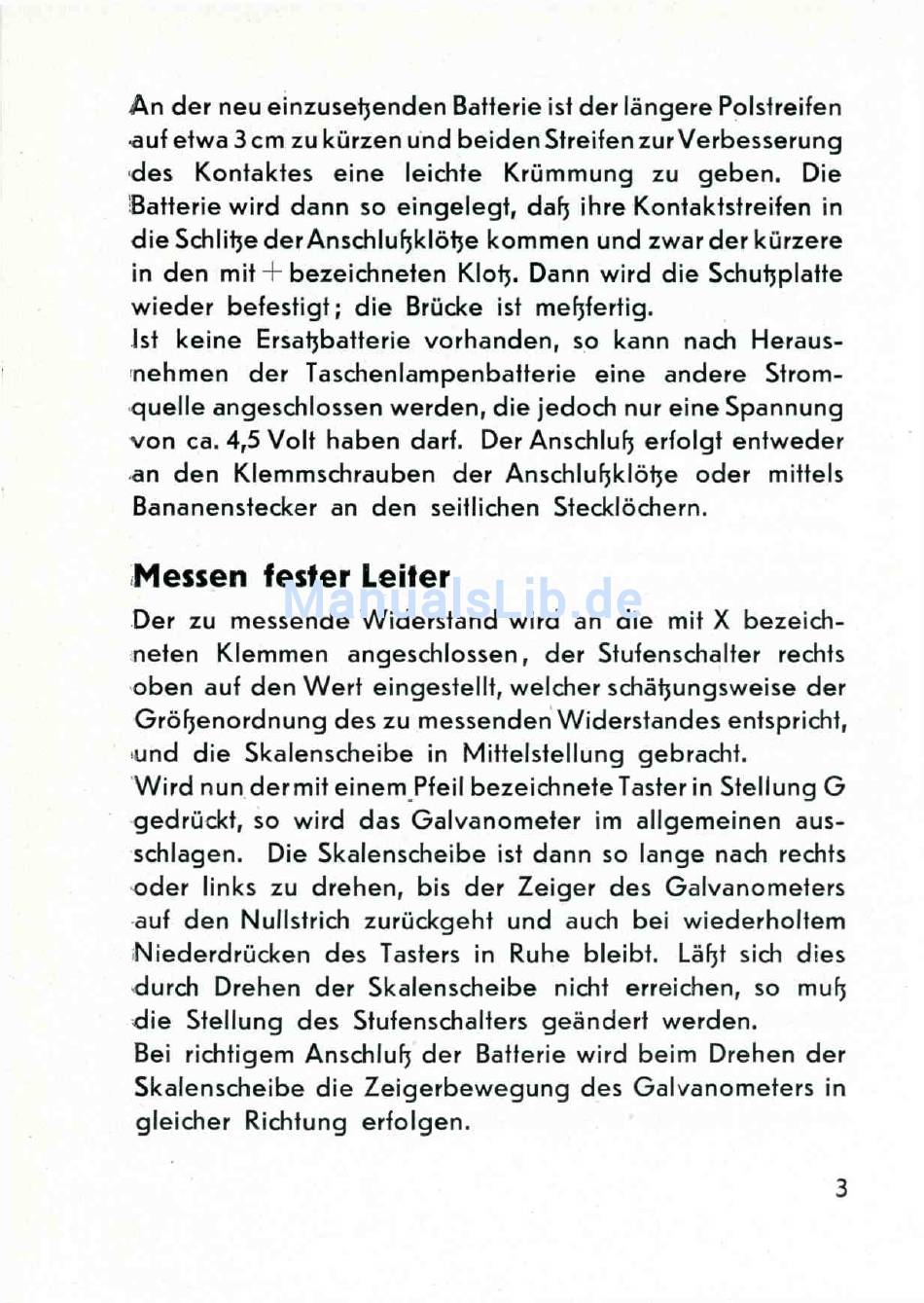

H&B Pontavi-Wheatstone Gebrauchsanweisung Seite 3

A n der neu einzusetzenden Batterie ist der längere Polstreifen
auf etwa 3 cm zu kürzen und beiden Streifen zur Verbesserung
des Kontaktes eine
Batterie wird dann so eingelegt, daß ihre Kontaktstreifen in
d ie Schlitze der Anschlußklötze kommen und zwar der kürzere
in den mit + bezeichneten K lotz. Dann wird die Schutzplatte
w ied er befestigt; die Brücke ist meßfertig.
Ist keine Ersatzbatterie vorhanden, so kann nach Heraus­
nehmen der Taschenlampenbatterie eine andere Strom­
quelle angeschlossen werden, die jedoch nur eine Spannung
von ca. 4,5 Volt haben darf. Der Anschluß erfolgt entweder
an den Klemmschrauben der A n s c h u ßklötze oder mittels
Bananenstecker an den seitlichen Stecklöchern.
Messen fester Leiter
Der zu m essende W iderstand wird an die mit X bezeich­
neten Klemmen angeschlossen, der Stufenschalter rechts
oben auf den W e rt eingestellt, welcher schätzungsweise der
Größenordnung des zu messenden W iderstandes entspricht,
und die Skalenscheibe in Mittelstellung gebracht.
W ird nun der mit einem Pfeil bezeichnete Taster in Stellung G
gedrückt, so wird das G alvanom eter im allgemeinen aus-
schlagen. Die Skalenscheibe ist dann so lange nach rechts
oder links zu drehen, bis der Z eiger des Galvanom eters
auf den Nullstrich zurückgeht und auch bei wiederholtem
Niederdrücken des Tasters in Ruhe bleibt. Läßt sich dies
durch Drehen der Skalenscheibe nicht erreichen, so muß
d ie Stellung des Stufenschalters geändert werden.
Bei richtigem Anschluß der Batterie wird beim Drehen der
Skalenscheibe die Z eigerbew egu n g des Galvanom eters in
gleicher Richtung erfolgen.
leichte Krümmung zu geben. Die
3
