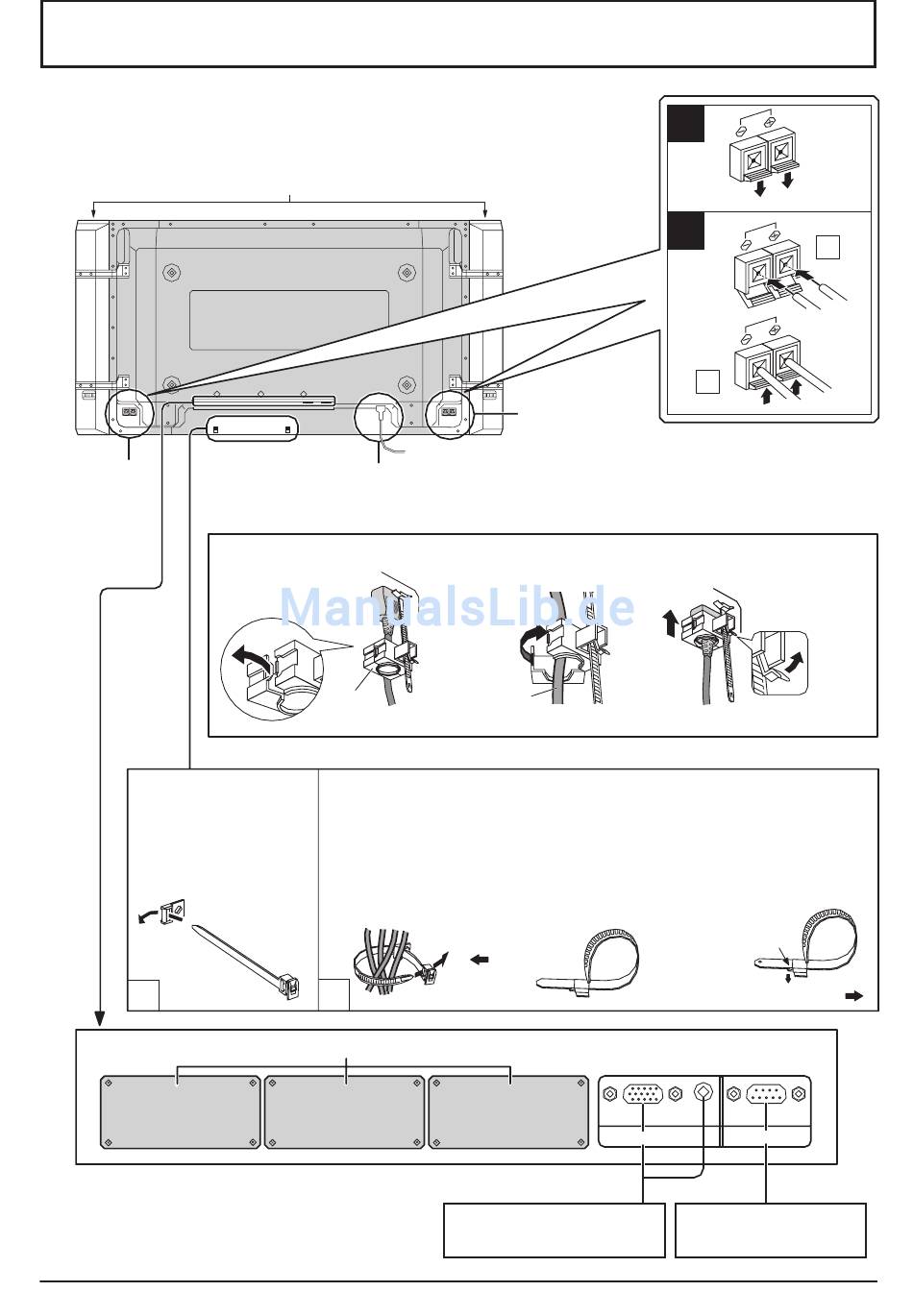

Anschlüsse
Beim Anschluss der Lautsprecher ist sicherzustellen, dass nur die als Sonderzubehör
erhältlichen Lautsprecher verwendet werden. Siehe die Installations-Anleitung der
Lautsprecher für Hinweise zur Installation der Lautsprecher.
(Beispiel: GD-V422PCE)
Lautsprecher (Sonderzubehör)
Lautsprecher-
Buchsen (R)
– Befestigung des Netzkabels
– Kabelbänder Lockere Kabel mit den Bändern zusammenbinden.
Das Kabel-Halteband
wie in der Abbildung
g e z e i g t d u r c h d i e
Klemme stecken.
1
Steckplätze für optionale Terminal-Boards (abgedeckt)
STECKPLATZ 1
Hinweis:
Das optionale Terminal-Board vor dem Zusammenbau
mit Zubehör, z.B. dem Ständer, einsetzen.
Anschluss des Netzkabels
(siehe Seite 12)
1. Die Klemme öffnen.
Klemme
Hinweis: Der in der Abbildung gezeigte Netzstecker kann ein anderer sein als der des verwendeten Gerätes.
Zum Bündeln der an den Terminals angeschlossenen Kabel das Halteband
um die Kabel legen und das angespitzte Ende wie in der Abbildung gezeigt
durch den Halter schieben.
Bei den Kabeln sollte zur Vermeidung der Belastung (besonders für
das Netzkabel) ausreichend Durchhang vorhanden sein; abschließend
alle Kabel mit der mitgelieferten Kabelklemme zusammenbinden.
2
STECKPLATZ 2
Lautsprecher-
Buchsen (L)
Hinweis: Das Netzkabel vor dem Zusammenbau mit Zubehör,
z.B. dem Ständer, anschließen. Bitte beachten Sie
beim Zusammenbau mit Zubehör, z.B. dem Ständer,
dass das Netzkabel nicht eingeklemmt wird.
2. Das Netzkabel einlegen
und die Klemme
schließen.
Netzkabel
Festziehen:
Ziehen
STECKPLATZ 3
Von EXIT-Monitor-Buchse an
Computer (siehe Seite 8)
1
2
2
3. Die Klemme hochschieben und
den Netzkabelstecker befestigen.
Zum Lösen der
Klemme:
Lösen:
Knopf gedrückthalten
Ziehen
AUDIO
PC IN SERIAL
Von SERIAL-Buchse an
Computer
1
