- Seite 1 COLOR VIDEO MONITOR BEDIENUNGSANLEITUNG : FARB-VIDEO-MONITOR MANUEL D’INSTRUCTIONS : MONITEUR VIDEO COULEUR ISTRUZIONI : MONITOR VIDEO A COLORI MANUAL DE INSTRUCCIONES : MONITOR DE VIDEO A COLOR 使用說明書：彩色視頻監視器 INSTRUCTIONS TM-A170G POWER CHROMA CONTRAST VOLUME/SELECT MENU PHASE BRIGHT INPUT SELECT TM-A170...
- Seite 3 BEDIENUNGSANLEITUNG FARB-VIDEO-MONITOR TM-A170G Vielen Dank für den Kauf dieses Farb-Monitors von JVC. Bitte lesen Sie diese Bedienungsanleitung vor Ingebrauchnahme sorgfältig durch, um einen einwandfreien Betrieb sicherzustellen.
-
Seite 4: Sicherheitshinweise
FCC-HINWEISE (nur für die USA) unsachgemäße Handhabung und Bedienung des Monitors ACHTUNG: Umbauten und Veränderungen am Gerät verursacht werden können, unbedingt die folgenden ohne Zustimmung von JVC können zum Erlöschen der Sicherheitshinweise beachten! Betriebserlaubnis für dieses Gerät führen. ACHTUNG HINWEIS: Es wird bestätigt, daß dieses Gerät geprüft Zur Vermeidung von Kurzschlüssen und Brandgefahr... -
Seite 5: Inhaltsverzeichnis
NETZANSCHLUSS Dieses Gerät arbeitet mit einer Netzspannung von 120 V Wechselspannung (USA und Kanada) und 230 Volt Wechselspannung (Europa/Großbritannien). Die beigefügten Netzkabel sind für die hier nachfolgend aufgeführten Netzspannungen und Länder ausgelegt. Ausschließlich das geeignete Netzkabel verwenden, damit die jeweils gültigen Sicherheits- und EMC-Bestimmungen eingehalten werden. -
Seite 6: Die Bedienelemente Und Ihre Funktionen
DIE BEDIENELEMENTE UND IHRE FUNKTIONEN VORDERANSICHT <Vorderseite> POWER CHROMA CONTRAST VOLUME/SELECT MENU PHASE BRIGHT INPUT SELECT CHROMA CONTRAST VOLUME/SELECT MENU POWER PHASE BRIGHT TM-A170 INPUT SELECT Chromataste/Phasentaste Eingangstaste B (VIDEO Y/C) CHROMA/ PHASE] [INPUT SELECT B] Aktiviert den Einstellmodus für das Chromasignal oder die Ruft die an den Buchsen VIDEO B oder VIDEO B (Y/C) Farbphase. -
Seite 7: Rückansicht
RÜCKANSICHT <Rückseite> VIDEO A REMOTE VIDEO B VIDEO A VIDEO B AUDIO A AUDIO B AUDIO A AUDIO B Eingang für externe Steuereinheit Videoanschlüsse B (Y/C) [VIDEO B Y/C IN/OUT] [REMOTE] Diese Buchsen sind als S-Video-Eingang (IN) und - Ausgang (OUT) ausgelegt. Der Ausgang ist Fernsteueranschluss für externe Steuereinheit. - Seite 8 DIE BEDIENELEMENTE UND IHRE FUNKTIONEN (Forts.) RÜCKANSICHT <Rückseite> REMOTE An Netzsteckdose Ausführung für die (120 V Wechselspannung, U.S.A und Kanada 50 Hz/60 Hz) VIDEO A An Netzsteckdose VIDEO B (230 V Wechselspannung, 50 Hz/60 Hz) AUDIO A Ausführung für Europa AUDIO B Ausführung für England Hauptschalter...
-
Seite 9: Grundsätzliche Bedienschritte
GRUNDSÄTZLICHE BEDIENSCHRITTE BASISFUNKTIONEN STATUS-Anzeige (PAL oder NTSC) 1. Den Hauptschalter drücken, um den Monitor mit Netzstrom zu versorgen. 2. Das Gerät mit dem Schalter POWER einschalten. ein (ON) : Die Betriebsspannung wird eingeschaltet. (Leuchtende Stromversorgungsanzeige) POWER Grün: Netzversorgung und Betriebsspannung (im normalen Betrieb) sind eingeschaltet. -
Seite 10: Gebrauch Der Menüfunktionen

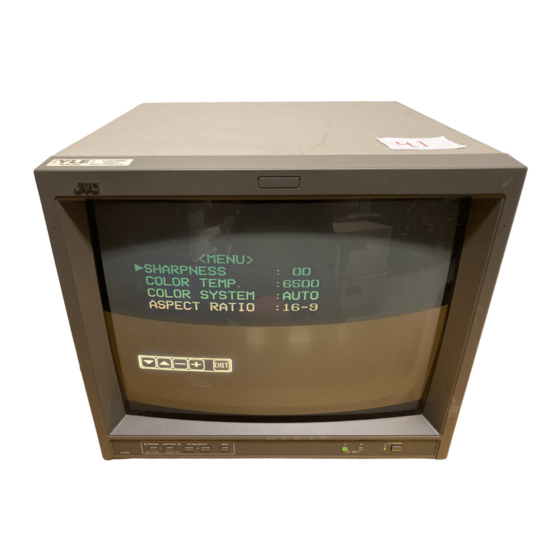

GEBRAUCH DER MENÜFUNKTIONEN AUFRUF UND ANZEIGE IM MENÜ-MODUS <MENU> (EINSTELLSCHRITTE) Anzeigen für das Menü <MENU> Die folgenden Menüpunkte sind einstellbar. Die Einstellung nach Erfordernissen vornehmen. < MENU > ‰ SHARPNESS : 00 • SHARPNESS • COLOR SYSTEM COLOR TEMP. : 6500 •... - Seite 11 AUFRUF UND ANZEIGE IM MENÜ-MODUS <SET- UP MENU> (EINSTELLSCHRITTE) Die folgenden Menüpunkte sind einstellbar. Anzeigen für das Menü <SET-UP MENU> • H. POSITION • CONTROL LOCK • ASPECT REMOTE • V. POSITION • STATUS DISPLAY <SET-UP MENU> ‰ H. POSITION •...
- Seite 12 GEBRAUCH DER MENÜFUNKTIONEN (Forts.) Menüeinträge Einstellfunktion Einstellbereich H. POSITION Einstellung der Bildschirm-H-Lage – 5 – 01 • • • • • • (+: Versetzung nach rechts/–: Versetzung nach links) V. POSITION Dient zur Einstellung der V-Bildlage – 5 – 01 •...
-
Seite 13: Aufruf Der Anfangseinstellungen
AUFRUF DER ANFANGSEINSTELLUNGEN AUFRUF UND ANZEIGE IM RÜCKSTELL-MODUS FÜR MENÜ <SET-UP MENU> RESET Menüpunkte (im Menü <MENU> und <SET-UP MENU>), Bildeinstellwerte und Anzeigen für das Menü Lautstärkepegel können auf die Anfangseinstellung (Grundeinstellung) ab Werk <SET-UP MENU> RESET rückgestellt werden. <SET–UP MENU> RESET 1. -
Seite 14: Einfaches Anschlussbeispiel
EINFACHES ANSCHLUSSBEISPIEL Hinweise: • Vor der Anschlußherstellung sicherstellen, daß alle Geräte ausgeschaltet sind. • Diese Anschlußbeispiele geben nur einen begrenzten Überblick zu den verschiedenen Anschlußmöglichkeiten dieses Monitors. Beachten Sie jeweils auch unbedingt die zum (zu den) anzuschließenden Gerät(en) mitgelieferte Anleitung. •... - Seite 15 Anschlußbeispiel für VIDEO B (Y/C) (Eingangswahltaste Y/C B) VIDEO A VIDEO B Videokamera Y/C (S-Video) Videorekorder (Y/C (S-Video)-signalkabel) Monitor Y/C (S-Video) (Y/C (S-Video)-signalkabel) AUDIO A Monitor Videorekorder AUDIO B Audio Audio (Audiosignalkabel) (Audiosignalkabel) : Signalfluss...
-
Seite 16: Verwendung Einer Externen Steuereinheit
VERWENDUNG EINER EXTERNEN STEUEREINHEIT BETRIEB MIT EINER EXTERNEN STEUEREINHEIT Dieser Monitor hat einen Anschluss zur externen Steuerung ausgelegt. Die Funktionssteuerung erfolgt an Pin 15 (GND: Masse) über High- und Low-Schaltung (geschlossen/offen). Hinweis: ● Die ASPECT RATIO- oder INPUT-Funktion kann über den REMOTE-Anschluss gesteuert werden, indem im <SET-UP MENU> für ASPECT REMOTE oder INPUT REMOTE der Einstellstatus ON gewählt wird. -
Seite 17: Störungssuche
STÖRUNGSSUCHE Dieser Abschnitt listet einige mögliche Funktionsbeeinträchtigungen und geeignete Abhilfemaßnahmen auf. Falls die hier aufgeführten Abhilfeschritte keine Wirkung zeigen, sollten Sie das Monitor-Netzkabel abziehen und Ihren JVC Fachhändler oder JVC Service zu Rate ziehen. Störung Prüfpunkte Abhilfe Keine Ist das Netzkabel locker oder abgetrennt? Den Kabelstecker fest aufstecken. -
Seite 18: Technische Daten
TECHNISCHE DATEN : Farb-Video-Monitor AUDIO A : 1 Leitung (Mono, 2 Cinch), Farbsystem : PAL, NTSC (3,58) 0,5 V(eff.), hochohmig Bildröhre : 44 cm (diagonal), (durchschleifbar) 90° Ablenkung, Inline, Dot-Trio AUDIO B : 1 Leitung (Mono, 2 Cinch), (0,27 mm Phosphor-Dot-Trio- 0,5 V(eff.), hochohmig Dichte) (durchschleifbar) -
