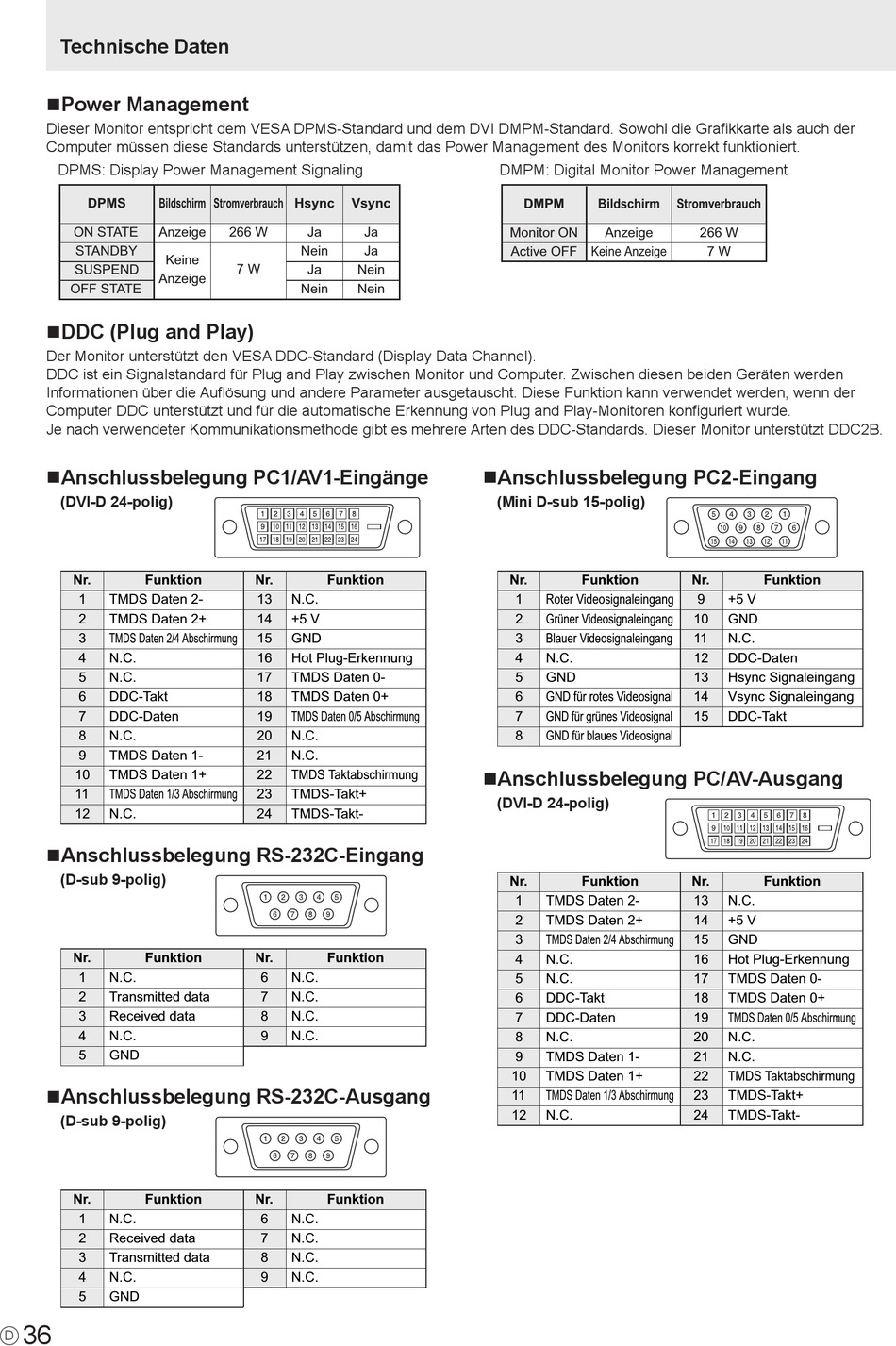

Technische Daten
Power Management
Dieser Monitor entspricht dem VESA DPMS-Standard und dem DVI DMPM-Standard. Sowohl die Grafikkarte als auch der
Computer müssen diese Standards unterstützen, damit das Power Management des Monitors korrekt funktioniert.
DPMS: Display Power Management Signaling
DPMS
Bildschirm
ON STATE
Anzeige
STANDBY
Keine
SUSPEND
Anzeige
OFF STATE
DDC (Plug and Play)
Der Monitor unterstützt den VESA DDC-Standard (Display Data Channel).
DDC ist ein Signalstandard für Plug and Play zwischen Monitor und Computer. Zwischen diesen beiden Geräten werden
Informationen über die Auflösung und andere Parameter ausgetauscht. Diese Funktion kann verwendet werden, wenn der
Computer DDC unterstützt und für die automatische Erkennung von Plug and Play-Monitoren konfiguriert wurde.
Je nach verwendeter Kommunikationsmethode gibt es mehrere Arten des DDC-Standards. Dieser Monitor unterstützt DDC2B.
Anschlussbelegung PC1/AV1-Eingänge
(DVI-D 24-polig)
Nr.
Funktion
1
TMDS Daten 2-
2
TMDS Daten 2+
3
TMDS Daten 2/4 Abschirmung
4
N.C.
5
N.C.
6
DDC-Takt
7
DDC-Daten
8
N.C.
9
TMDS Daten 1-
10
TMDS Daten 1+
11
TMDS Daten 1/3 Abschirmung
12
N.C.
Anschlussbelegung RS-232C-Eingang
(D-sub 9-polig)
Nr.
Funktion
1
N.C.
2
Transmitted data
3
Received data
4
N.C.
5
GND
Anschlussbelegung RS-232C-Ausgang
(D-sub 9-polig)
Nr.
Funktion
1
N.C.
2
Received data
3
Transmitted data
4
N.C.
5
GND
36
D
Stromverbrauch
Hsync
Vsync
266 W
Ja
Ja
Nein
Ja
7 W
Ja
Nein
Nein
Nein
Nr.
Funktion
13
N.C.
14
+5 V
15
GND
16
Hot Plug-Erkennung
17
TMDS Daten 0-
18
TMDS Daten 0+
19
TMDS Daten 0/5 Abschirmung
20
N.C.
21
N.C.
22
TMDS Taktabschirmung
23
TMDS-Takt+
24
TMDS-Takt-
Nr.
Funktion
6
N.C.
7
N.C.
8
N.C.
9
N.C.
Nr.
Funktion
6
N.C.
7
N.C.
8
N.C.
9
N.C.
DMPM: Digital Monitor Power Management
DMPM
Bildschirm
Monitor ON
Anzeige
Active OFF
Keine Anzeige
Anschlussbelegung PC2-Eingang
(Mini D-sub 15-polig)
Nr.
Funktion
1
Roter Videosignaleingang
2
Grüner Videosignaleingang
3
Blauer Videosignaleingang
4
N.C.
5
GND
6
GND für rotes Videosignal
7
GND für grünes Videosignal
8
GND für blaues Videosignal
Anschlussbelegung PC/AV-Ausgang
(DVI-D 24-polig)
Nr.
Funktion
1
TMDS Daten 2-
2
TMDS Daten 2+
3
TMDS Daten 2/4 Abschirmung
4
N.C.
5
N.C.
6
DDC-Takt
7
DDC-Daten
8
N.C.
9
TMDS Daten 1-
10
TMDS Daten 1+
11
TMDS Daten 1/3 Abschirmung
12
N.C.
Stromverbrauch
266 W
7 W
Nr.
Funktion
9
+5 V
10
GND
11
N.C.
12
DDC-Daten
13
Hsync Signaleingang
14
Vsync Signaleingang
15
DDC-Takt
Nr.
Funktion
13
N.C.
14
+5 V
15
GND
16
Hot Plug-Erkennung
17
TMDS Daten 0-
18
TMDS Daten 0+
19
TMDS Daten 0/5 Abschirmung
20
N.C.
21
N.C.
22
TMDS Taktabschirmung
23
TMDS-Takt+
24
TMDS-Takt-
