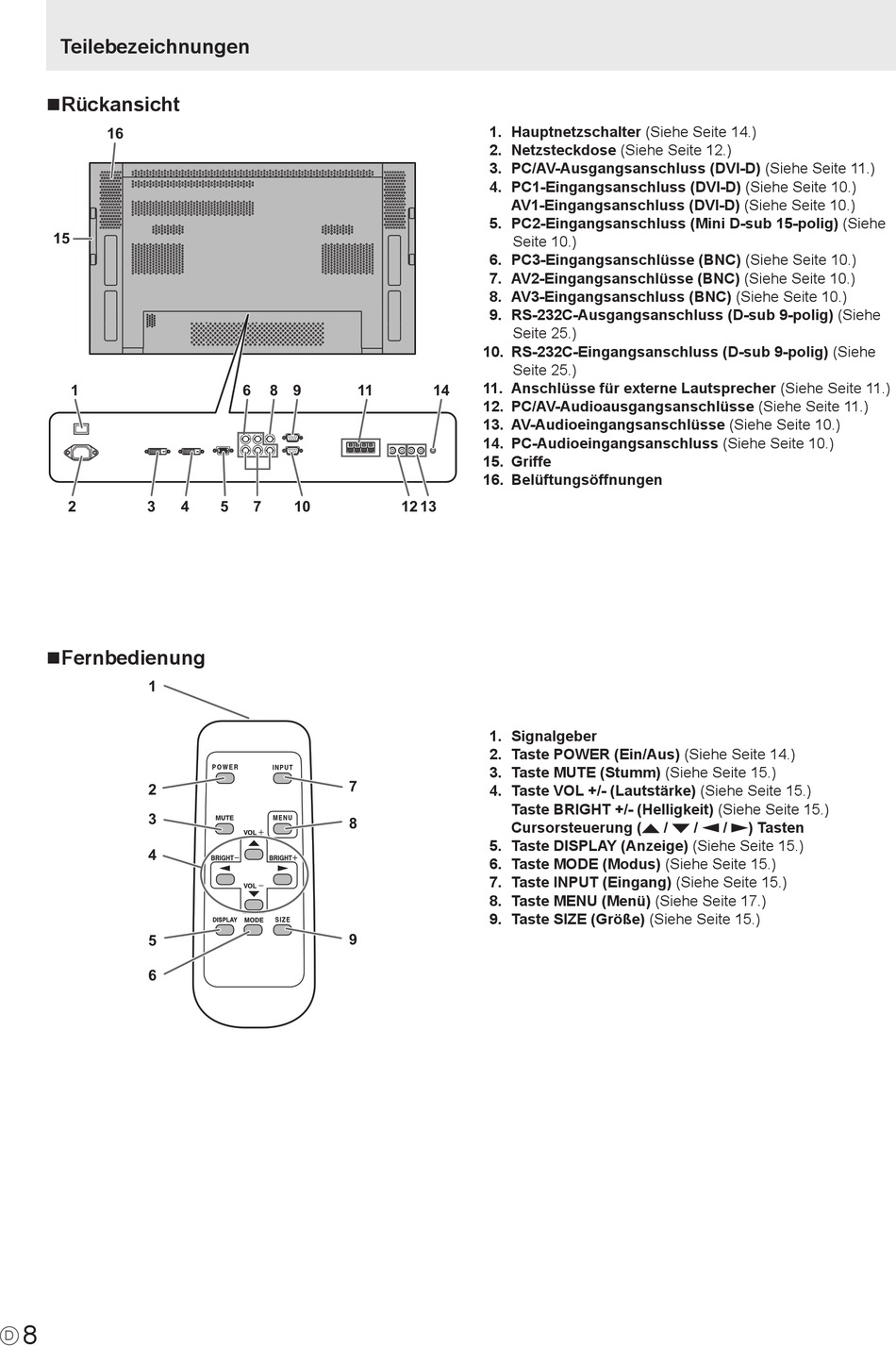

Teilebezeichnungen
Rückansicht
16
15
1
2
3
4
Fernbedienung
1
2
3
4
5
6
8
D
6
8 9
11
5
7
10
12 13
7
8
9
1. Hauptnetzschalter (Siehe Seite 14.)
2. Netzsteckdose (Siehe Seite 12.)
3. PC/AV-Ausgangsanschluss (DVI-D) (Siehe Seite 11.)
4. PC1-Eingangsanschluss (DVI-D) (Siehe Seite 10.)
AV1-Eingangsanschluss (DVI-D) (Siehe Seite 10.)
5. PC2-Eingangsanschluss (Mini D-sub 15-polig) (Siehe
Seite 10.)
6. PC3-Eingangsanschlüsse (BNC) (Siehe Seite 10.)
7. AV2-Eingangsanschlüsse (BNC) (Siehe Seite 10.)
8. AV3-Eingangsanschluss (BNC) (Siehe Seite 10.)
9. RS-232C-Ausgangsanschluss (D-sub 9-polig) (Siehe
Seite 25.)
10. RS-232C-Eingangsanschluss (D-sub 9-polig) (Siehe
Seite 25.)
11. Anschlüsse für externe Lautsprecher (Siehe Seite 11.)
14
12. PC/AV-Audioausgangsanschlüsse (Siehe Seite 11.)
13. AV-Audioeingangsanschlüsse (Siehe Seite 10.)
14. PC-Audioeingangsanschluss (Siehe Seite 10.)
15. Griffe
16. Belüftungsöffnungen
1. Signalgeber
2. Taste POWER (Ein/Aus) (Siehe Seite 14.)
3. Taste MUTE (Stumm) (Siehe Seite 15.)
4. Taste VOL +/- (Lautstärke) (Siehe Seite 15.)
Taste BRIGHT +/- (Helligkeit) (Siehe Seite 15.)
Cursorsteuerung (
5. Taste DISPLAY (Anzeige) (Siehe Seite 15.)
6. Taste MODE (Modus) (Siehe Seite 15.)
7. Taste INPUT (Eingang) (Siehe Seite 15.)
8. Taste MENU (Menü) (Siehe Seite 17.)
9. Taste SIZE (Größe) (Siehe Seite 15.)
/
/
/
) Tasten
