3 INSTALLATION

3.1 Anschlußbedingungen

3.1.1 Sensoren

Vorsicht.
• Jeder Anschluß MUSS von allen anderen isoliert sein; es dürfen insbesondere KEINE Anschlüsse an Schirmen oder
Masseleitungen außer den gezeigten existieren.
• Alle Kabeleinführungen sind ordnungsgemäß abzudichten.
• Die Kabeldurchführungen müssen für die Abdichtung der Kabelgröße geeignet sein.
• Alle nicht benutzten Kabeleinführungen sind dicht zu verschließen.
• Elektroinstallationen und Erdungen sind gemäß den zutreffenden nationalen und örtlichen Vorschriften durchzuführen.
• Meßumformer und Sensor sind einzeln aufeinander abgestimmt. Bitte die Seriennummern überprüfen, um
sicherzustellen, daß die beiden Teile zusammengehören.
Stromversorgung
Eingang/Ausgang
Sensoranschlüsse
Die Durchflußmeßsensoren und -sonden werden normalerweise mit angeklemmtem und vergossenem Kabel geliefert. Das
Verbindungskabel des Meßumformers, das Stromversorgungs- und die Signalausgangskabel sind gemäß den Anweisungen in
diesem Handbuch vorzubereiten und anzuschließen. Wurde der Sensor in unvergossenem Zustand ausgeliefert, müssen die
Anschlüsse an den Durchflußmeßsensoren bzw. an den Sondenköpfen vorgenommen (siehe Abb. 3.1) und anschließend
vergossen werden - siehe Anhang A Umweltschutz.
4
Sensor
Stromversorgung
Eingang/Ausgang

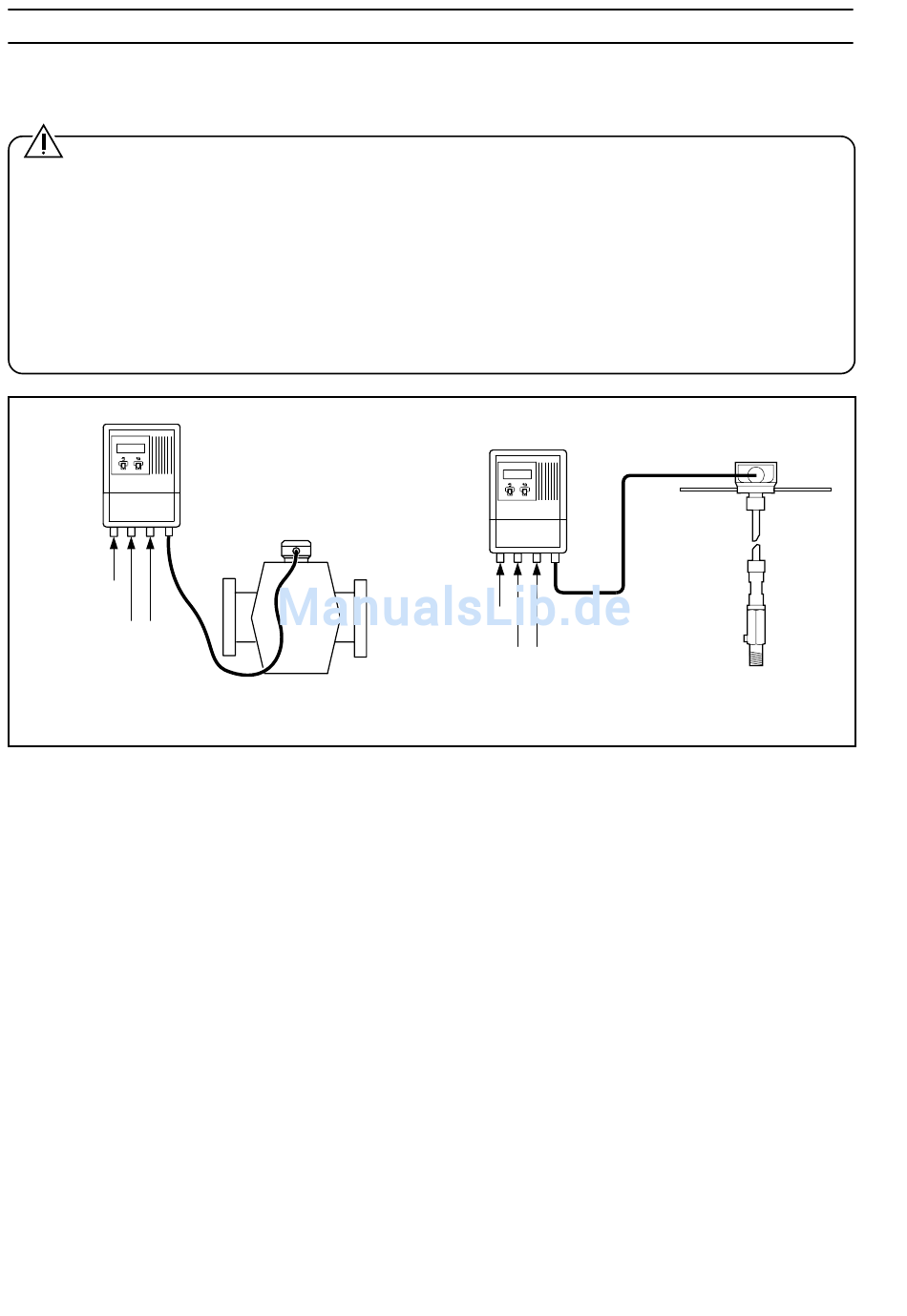

Abb. 3.1 Anschlußanordnung
Kopfanschluß der Durchflußmeßsonde
(normalerweise vergossen)
