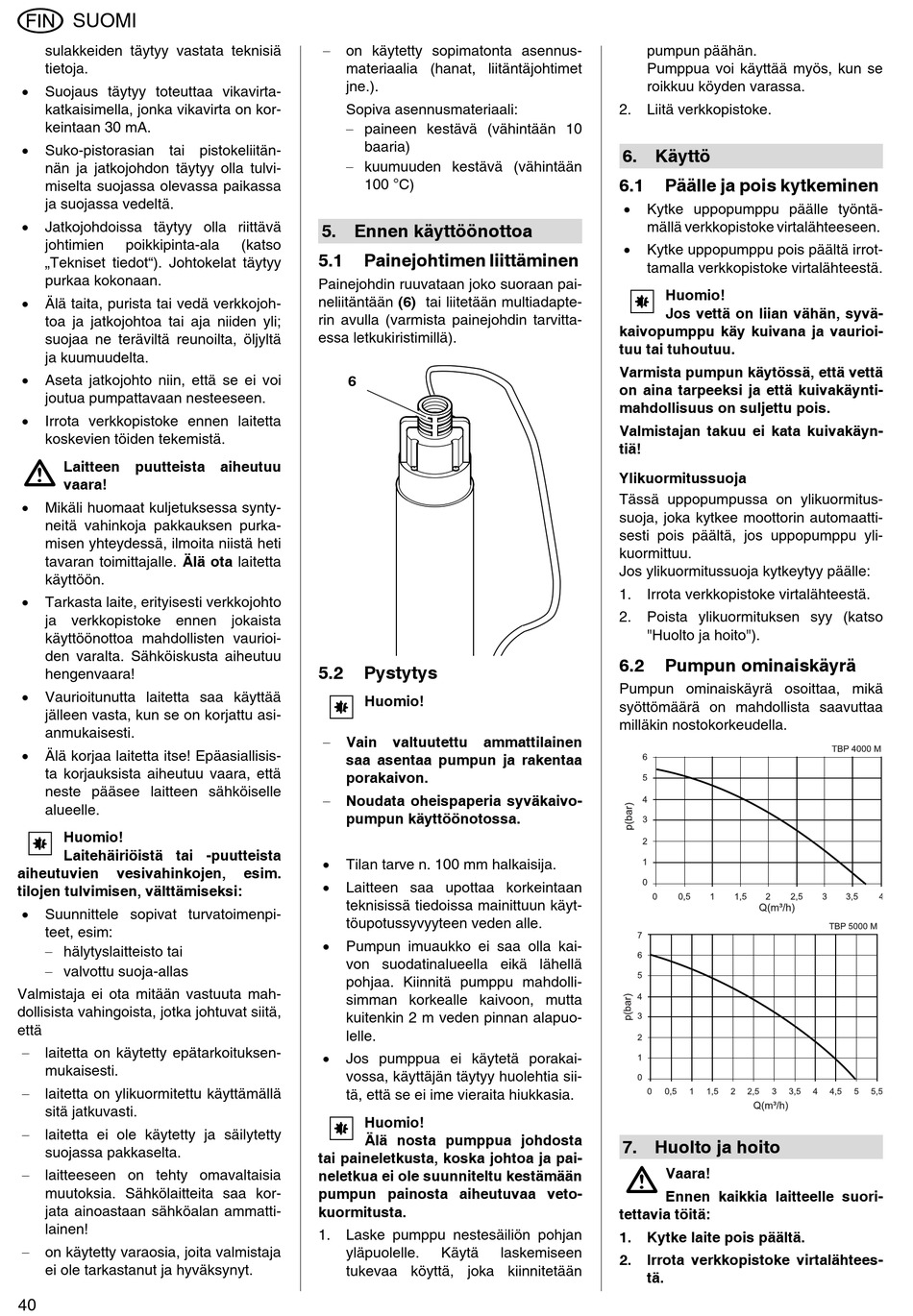

Ennen Käyttöönottoa; Painejohtimen Liittäminen; Päälle Ja Pois Kytkeminen; Pumpun Ominaiskäyrä - Metabo TBP 4000 M Originalbetriebsanleitung

SUOMI
sulakkeiden täytyy vastata teknisiä
tietoja.

Suojaus täytyy toteuttaa vikavirta-
katkaisimella, jonka vikavirta on kor-
keintaan 30 mA.

Suko-pistorasian tai pistokeliitän-
nän ja jatkojohdon täytyy olla tulvi-
miselta suojassa olevassa paikassa
ja suojassa vedeltä.

Jatkojohdoissa täytyy olla riittävä
johtimien poikkipinta-ala
„Tekniset tiedot"). Johtokelat täytyy
purkaa kokonaan.

Älä taita, purista tai vedä verkkojoh-
toa ja jatkojohtoa tai aja niiden yli;
suojaa ne teräviltä reunoilta, öljyltä
ja kuumuudelta.

Aseta jatkojohto niin, että se ei voi
joutua pumpattavaan nesteeseen.

Irrota verkkopistoke ennen laitetta
koskevien töiden tekemistä.
A Laitteen puutteista aiheutuu
vaara!

Mikäli huomaat kuljetuksessa synty-
neitä vahinkoja pakkauksen purka-
misen yhteydessä, ilmoita niistä heti
tavaran toimittajalle. Älä ota laitetta
käyttöön.

Tarkasta laite, erityisesti verkkojohto
ja verkkopistoke ennen jokaista
käyttöönottoa mahdollisten vaurioi-
den varalta. Sähköiskusta aiheutuu
hengenvaara!

Vaurioitunutta laitetta saa käyttää
jälleen vasta, kun se on korjattu asi-
anmukaisesti.

Älä korjaa laitetta itse! Epäasiallisis-
ta korjauksista aiheutuu vaara, että
neste pääsee laitteen sähköiselle
alueelle.
A Huomio! 
Laitehäiriöistä tai -puutteista
aiheutuvien vesivahinkojen,
tilojen tulvimisen, välttämiseksi:

Suunnittele sopivat turvatoimenpi-
teet, esim:
 hälytyslaitteisto tai
 valvottu suoja-allas
Valmistaja ei ota mitään vastuuta mah-
dollisista vahingoista, jotka johtuvat siitä,
että
 laitetta on käytetty epätarkoituksen-
mukaisesti.
 laitetta on ylikuormitettu käyttämällä
sitä jatkuvasti.
 laitetta ei ole käytetty ja säilytetty
suojassa pakkaselta.
 laitteeseen on tehty omavaltaisia
muutoksia. Sähkölaitteita saa kor-
jata ainoastaan sähköalan ammatti-
lainen!
 on käytetty varaosia, joita valmistaja
ei ole tarkastanut ja hyväksynyt.
40
 on käytetty sopimatonta asennus-
materiaalia (hanat, liitäntäjohtimet
jne.).
Sopiva asennusmateriaali:
 paineen kestävä (vähintään 10
baaria)
 kuumuuden kestävä (vähintään
100 °C)
5. Ennen käyttöönottoa
(katso
5.1 Painejohtimen liittäminen
Painejohdin ruuvataan joko suoraan pai-
neliitäntään (6) tai liitetään multiadapte-
rin avulla (varmista painejohdin tarvitta-
essa letkukiristimillä).
6
5.2 Pystytys
A Huomio!
 Vain
valtuutettu
saa asentaa pumpun ja rakentaa
porakaivon.
 Noudata oheispaperia syväkaivo-
pumpun käyttöönotossa.

Tilan tarve n. 100 mm halkaisija.
esim.

Laitteen saa upottaa korkeintaan
teknisissä tiedoissa mainittuun käyt-
töupotussyvyyteen veden alle.

Pumpun imuaukko ei saa olla kai-
von suodatinalueella eikä lähellä
pohjaa. Kiinnitä pumppu mahdolli-
simman korkealle kaivoon, mutta
kuitenkin 2 m veden pinnan alapuo-
lelle.

Jos pumppua ei käytetä porakai-
vossa, käyttäjän täytyy huolehtia sii-
tä, että se ei ime vieraita hiukkasia.
A Huomio! 
Älä nosta pumppua johdosta
tai paineletkusta, koska johtoa ja pai-
neletkua ei ole suunniteltu kestämään
pumpun painosta aiheutuvaa veto-
kuormitusta.
1. Laske pumppu nestesäiliön pohjan
yläpuolelle.
tukevaa köyttä, joka kiinnitetään
ammattilainen
Käytä laskemiseen
pumpun päähän. 
Pumppua voi käyttää myös, kun se
roikkuu köyden varassa.
2. Liitä verkkopistoke.
6. Käyttö
6.1 Päälle ja pois kytkeminen

Kytke uppopumppu päälle työntä-
mällä verkkopistoke virtalähteeseen.

Kytke uppopumppu pois päältä irrot-
tamalla verkkopistoke virtalähteestä.
A Huomio! 
Jos vettä on liian vähän, syvä-
kaivopumppu käy kuivana ja vaurioi-
tuu tai tuhoutuu.
Varmista pumpun käytössä, että vettä
on aina tarpeeksi ja että kuivakäynti-
mahdollisuus on suljettu pois.
Valmistajan takuu ei kata kuivakäyn-
tiä!
Ylikuormitussuoja
Tässä uppopumpussa on ylikuormitus-
suoja, joka kytkee moottorin automaatti-
sesti pois päältä, jos uppopumppu yli-
kuormittuu. 
Jos ylikuormitussuoja kytkeytyy päälle:
1. Irrota verkkopistoke virtalähteestä.
2. Poista ylikuormituksen syy (katso

"Huolto ja hoito").

6.2 Pumpun ominaiskäyrä
Pumpun ominaiskäyrä osoittaa, mikä
syöttömäärä on mahdollista saavuttaa
milläkin nostokorkeudella.
7. Huolto ja hoito
Vaara!
A
Ennen kaikkia laitteelle suori-
tettavia töitä:
1. Kytke laite pois päältä.
2. Irrota verkkopistoke virtalähtees-
tä.
