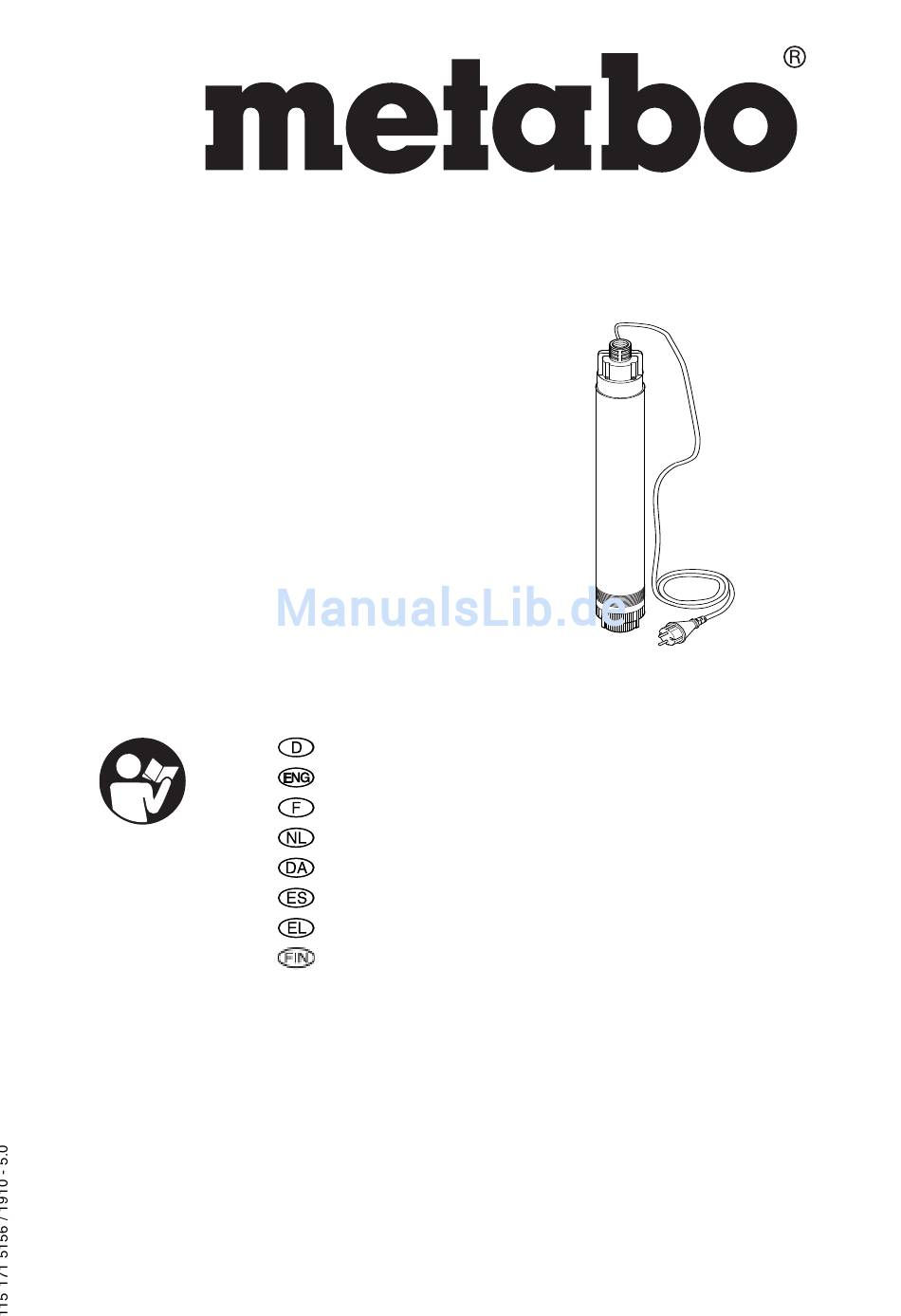

Metabo TBP 4000 M Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Metabo Anleitungen
  4. Pumpen
  5. TBP 4000 M
  6. Originalbetriebsanleitung

Metabo TBP 4000 M Originalbetriebsanleitung

Tiefbrunnenpumpe
Vorschau ausblenden Andere Handbücher für TBP 4000 M:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 3

Quicklinks

Diese Anleitung herunterladen
TBP 4000 M
TBP 5000 M
Originalbetriebsanleitung . . . . . . . . . . . . . . 3
Original operating instructions . . . . . . . . . . 8
Instructions d'utilisation originales . . . . . . 13
Origineel gebruikaanwijzing. . . . . . . . . . . 18
Original brugsvejledning . . . . . . . . . . . . . 23
Manual de instrucciones original . . . . . . . 28
Πρωτότυπο οδηγιών λειτουργίας. . . . . . . 33
Alkuperäiskäyttöohje . . . . . . . . . . . . . . . . .38
