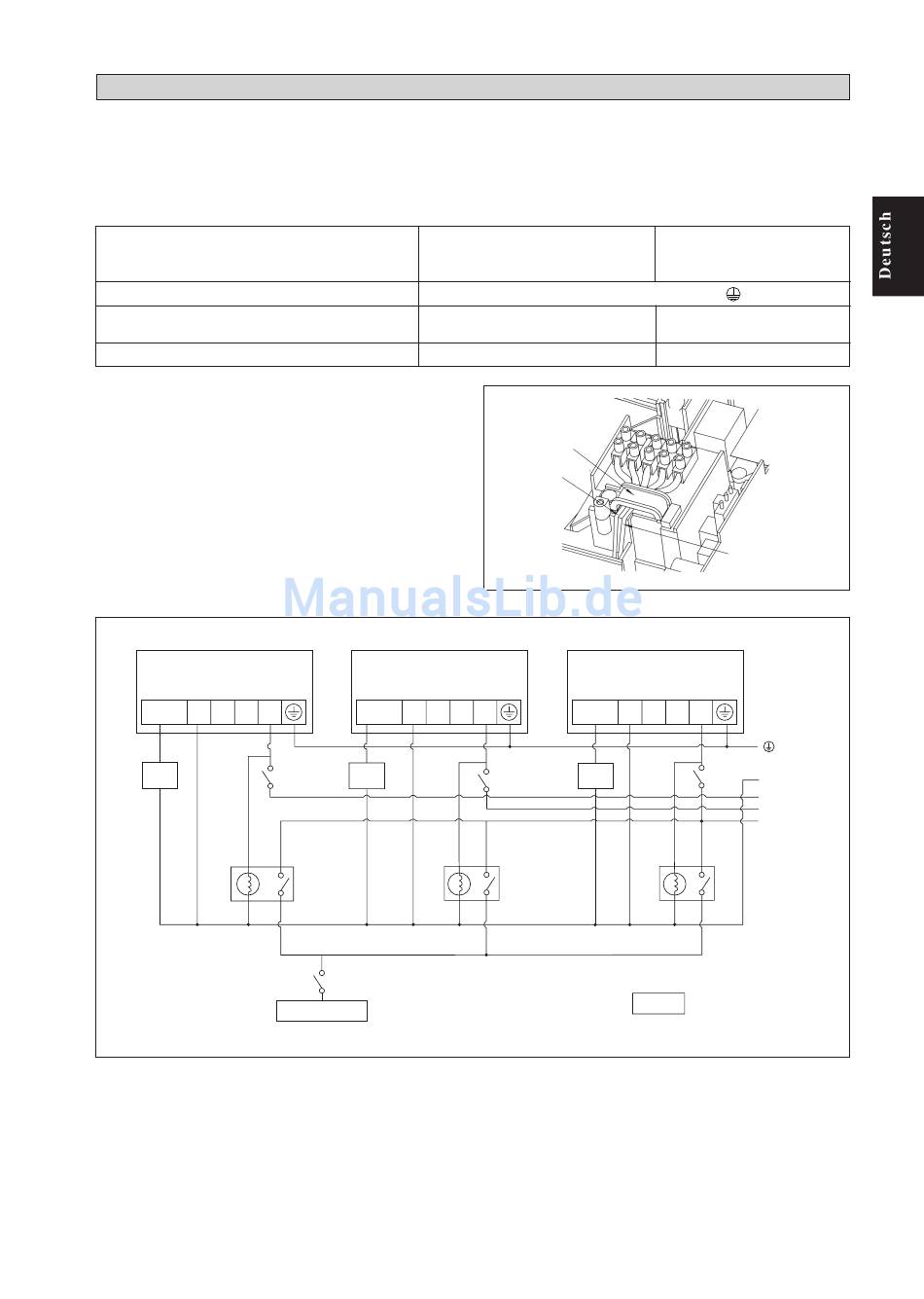

WICHTIG : Die angegeben Werte sind lediglich Richtwerte. Sie sind zu überprüfen und ggf. den örtlichen und/
oderlandesspezifischen Vorschriften und Bestimmungen anzugleichen. Des weiteren sind sie abhängig von der
Installationsart und dem Adernquerschnitt.
Ein Hauptschalter oder sonstige Mittel zur Unterbrechung mit einer Kontaktrennung in alle Polen
muss in der befestigten elektrischen Installation nach den relevanten Vorschriften vor Ort und des
Landes montiert werden.
Modell
Spannungsbereich
Zuleitungskabelquerschnitt
Adernanzahl
Empfohlene Sicherung
•
Alle Adern sind fest zu verdrahten.
•
Die Kabel dürfen nicht in Kontakt mit der Wasserleitung
oder sonstigen beweglichen Teilen des Ventilator-Motors
kommen.
•
Die anschließenden Leitungen zur Innenmaßeinheit müssen
auf den Leitung Klemmplatten festgeklemmt werden, wie
in der Abbildung gezeigt worden.
•
Das Anschlusskabel muss dem H05VV-F (60227 IEC 52
oder 60227 IEC 53) entsprechen. Dies ist die
Mindestanforderung und soll in einer Schutzröhre verwendet
werden.
FCU 3
VALVE N1
N L
3WV
KABELANSCHLUß
2
mm
A
FWT02~06BATNMV1
FCU 2
VALVE N1
N L
3WV
x1
Kühler
5
FWT02BATNMV1 /
FWT03BATNMV1 /
FWT04BATNMV1
220V – 240V/1Ph / 50Hz +
1,5
3
2
Drahtklemme
Verbindungskabel
FCU 1
VALVE N1
3WV
x2
3WV
x1, x2, x3
FWT05BATNMV1 /
FWT06BATNMV1
1,5
3
2
Anschluss-
Kabel
N L
N
T
S
R
x3
3-Weg Ventil
Relais (220-240V, 10A)
