Innengeräte sind so zu installieren, daß keine Interferenz
zwischen dem Kühlluftaustritt und der zurückgeführten Luft
besteht. Bei der Installation bitte die in der Zeichnung
angegebenen Abstände beachten. Ein Innenmontage-Gerät
darf nicht unter direkter Sonneneinstrahlung montiert werden.
Die
Montageposition ist anhand der Rohrleitung und der Drainage
im gegebenen Abstand zu Türen oder Fenstern zu
gewährleisten.
50,0 mm
Richtung Des
Luftstroms
Zwischenraum Für
Wartung Und Pflege
Mittellinie
Durchmesser 65,0 mm Loch In Der Wand
Durchmesser 65,0 mm Loch In Der Wand
! VORSICHT
• Das Gerät nicht in einer Höhe über 2000 m installieren.
Anschluss der Wasserleitung
Das Gerät für im Haus ist mit einem Anschlussgewinde für Wasserab- und –zufluss ausgestattet. Es besitzt eine Entlüftung
für Luftaustausch, die auf dem Wasserzufluss-Kopf montiert ist.
Für das Unterbrechen des Kreislaufs ist ein 3-Wege-Ventil oder eine Umleitung des gekühlten Wasser erforderlich.
Wir empfehlen für im Freien, eine schwarze Stahlleitung, Polyuthren-Leitung, PVC-Leitung und Kupferleitung zu verlegen.
Alle Leitungsarten und Anschlüsse müssen zur Vermeidung von Kondensation mit Polyethan (ARMAFLEX oder äquivalent)
isoliert werden.
Verwenden Sie für die Installation keine verschmutzte oder beschädigte Leitung und Teile.
In dem System werden einige Hauptteile benötigt, um die Kapazität zu erhöhen und den Service zu erleichtern, so zum
Beispiel Schiebeventil, Ausgleichsventil, 2-Wege oder 3-Wege Ventil, Filter, Sieb etc.
Kühler

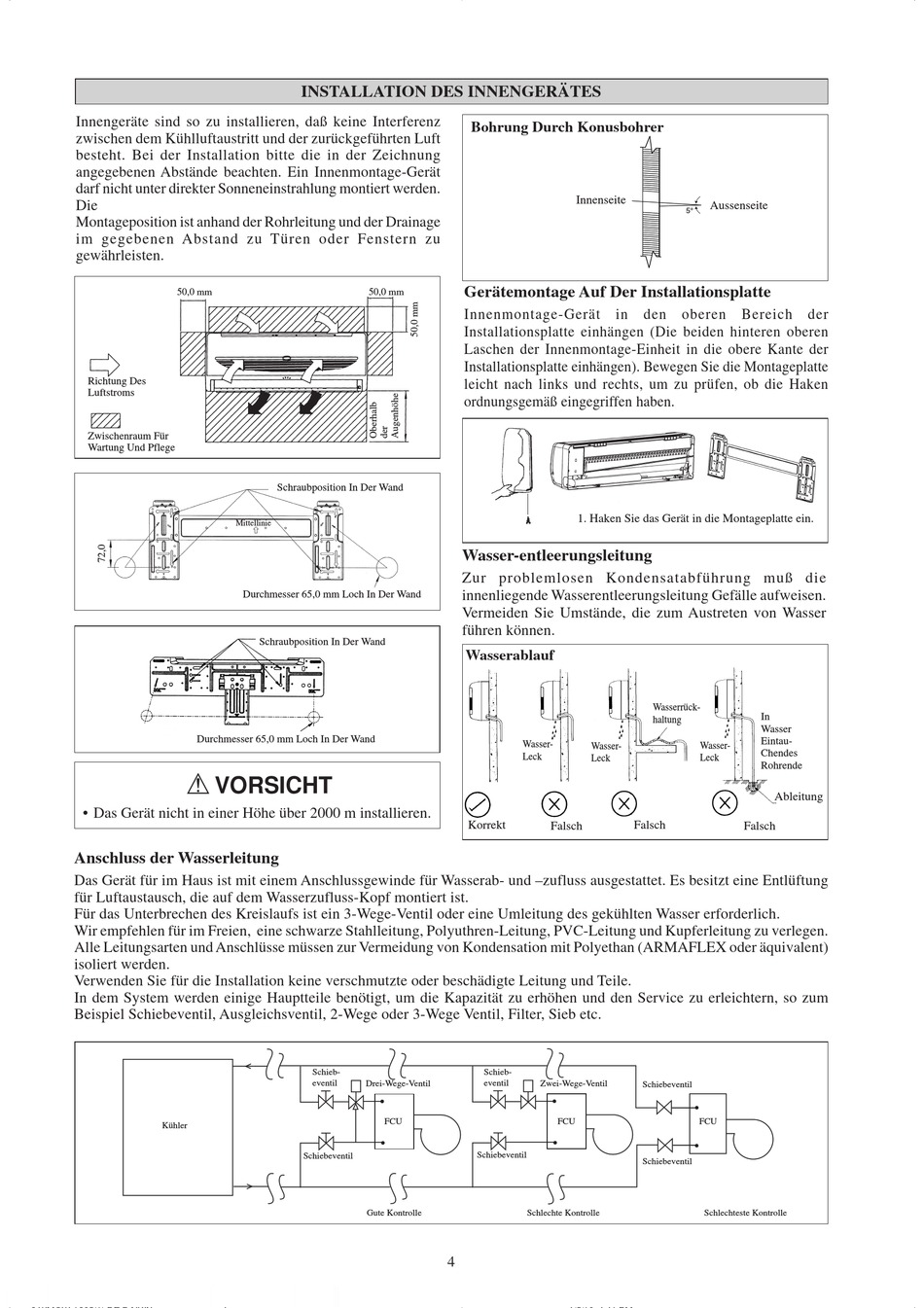

INSTALLATION DES INNENGERÄTES
50,0 mm
Schraubposition In Der Wand
Schraubposition In Der Wand
Schieb-
eventil
Drei-Wege-Ventil
FCU
Schiebeventil
Gute Kontrolle
Bohrung Durch Konusbohrer
Innenseite
Gerätemontage Auf Der Installationsplatte
Innenmontage-Gerät in den oberen Bereich der
Installationsplatte einhängen (Die beiden hinteren oberen
Laschen der Innenmontage-Einheit in die obere Kante der
Installationsplatte einhängen). Bewegen Sie die Montageplatte
leicht nach links und rechts, um zu prüfen, ob die Haken
ordnungsgemäß eingegriffen haben.
1. Haken Sie das Gerät in die Montageplatte ein.
Wasser-entleerungsleitung
Zur problemlosen Kondensatabführung muß die
innenliegende Wasserentleerungsleitung Gefälle aufweisen.
Vermeiden Sie Umstände, die zum Austreten von Wasser
führen können.
Wasserablauf
Wasser-
Wasser-
Leck
Leck
Korrekt
Falsch
Schieb-
eventil
Zwei-Wege-Ventil
FCU
Schiebeventil
Schlechte Kontrolle
4
Aussenseite
Wasserrück-
In
haltung
Wasser
Eintau-
Wasser-
Chendes
Leck
Rohrende
Ableitung
Falsch
Falsch
Schiebeventil
FCU
Schiebeventil
Schlechteste Kontrolle
