Inhaltszusammenfassung für elv ST-8850

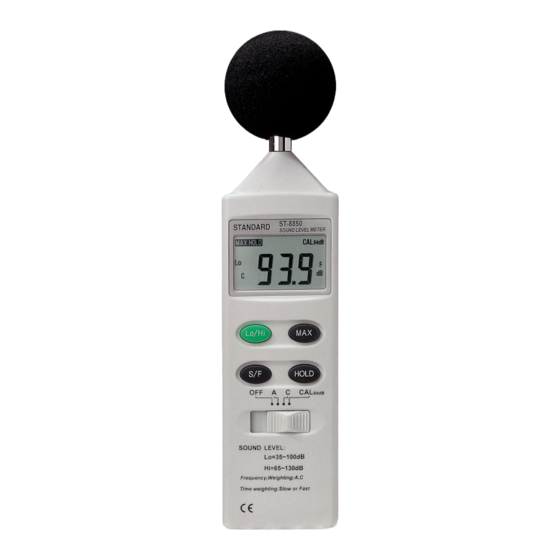

- Seite 1 Digitales Schallpegel-Messgerät Modell ST-8850 Bedienungsanleitung ELV Elektronik AG · PF 1000 D-26787 Leer · Telefon 0491/6008-88 · Telefax 0491/6008-244...
-
Seite 2: Inhaltsverzeichnis
Technische Daten ..............12 1. Ausgabe Deutsch 12/2004 Dokumentation © 2004 ELV Electronics Limited Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden. -
Seite 3: Funktion, Ausstattung
1. Funktion, Ausstattung Das Digitale Schallpegel-Meßgerät ist in der Lage, allgemeine Um- gebungsgeräusche und gezielt einzelne Schallquellen zu erfassen, zu bewerten und quantitativ anzuzeigen. Dabei kann nach der Art und der Länge der Geräusche ebenso differenziert werden, wie es möglich ist, Maximalwerte zu erfassen. Eine Kalibrierungsfunktion sichert eine hohe Genauigkeit im profes- sionellen Einsatz. -
Seite 4: Bedien-, Anschluss-, Anzeigeelemente
3. Bedien-, Anschluss-, Anzeigeelemente 1. Windschutz, einzusetzen bei Windgeschwindigkeit ab 10 m/s 2. Display (siehe „Display”) 3. Messbereichswahlschalter: Lo: 35-100 dB; Hi: 65-130 dB 4. Taste für Auswahl der Ansprechzeit: F: schnell für normale Messungen, kurze Schallereignisse S: langsam, für die Erfassung von Durchschnittswerten bei schwankendem Pegel... - Seite 5 5. Einschalter und Funktionsanwahl OFF- Gerät ausgeschaltet - Charakteristik Kurve A (siehe „Messcharakteristik wählen”) - Charakteristik Kurve C (siehe „Messcharakteristik wählen”) CAL- Kalibrierung 6. Taste MAX Bei gedrückter Taste (Anzeige „MAXHOLD” im Display) wird nur der maximal während der Messung erreichte Wert angezeigt. Der Wert wird bei Auftreten eines neuen Höchstwertes aktualisiert.
-
Seite 6: Sicherheitshinweis
Display MAX-HOLD-Betriebsanzeige Messbereichsanzeige Messcharakteristik-Anzeige Batterie-Leer-Warnung, bei Erscheinen Batterie wechseln Messwertanzeige Überlaufanzeige Anzeige der Maßeinheit Anzeige für Ansprechzeit Fast dto. für Ansprechzeit Slow 10 - DATA-HOLD-Betriebsanzeige Überlaufanzeige Erscheint bei einer Messung „OVER” (6), so wechseln Sie in ei- nen höheren Messbereich (Hi), sofern zuvor der Bereich „Lo” an- gewählt war. -
Seite 7: Batterie Einlegen/Wechseln
5. Batterie einlegen/wechseln Das Messgerät benötigt zum Betrieb eine Batterie des Typs 6LR61 (9-V-Block). 1. Schalten Sie das Gerät aus (OFF) 2. Öffnen Sie das Batteriefach auf der Geräterückseite durch Auf- schieben des Batteriefachdeckels nach unten. 3. Schließen Sie die Batterie polrichtig an den Batterieclip an und legen Sie die Batterie in das Batteriefach ein. -
Seite 8: Messungen Durchführen
nutzt wurde bzw. in kritischer Messumgebung benutzt wurde. Das Gerät wurde beim Hersteller kalibriert, diese Kalibrierung ist für ein Jahr gültig. - Halten Sie die Umgebungsbedingungen laut Technischen Daten ein. - Halten Sie das Mikrofon frei von Schmutz, Staub, Feuchtigkeit und setzen Sie es nicht starken Erschütterungen und Vibrationen aus. -
Seite 9: Messung Durchführen
Die Einstellung kann zwischen Fast und Slow gewählt werden: F: schnell für normale Messungen, kurze Schallereignisse S: langsam, für die Erfassung von Durchschnittswerten bei schnell schwankendem Pegel 1. Nach jedem Einschalten des Gerätes ist automatisch „FAST” ge- wählt. 2. Betätigen Sie die Taste „S/F” zum Wechsel zwischen beiden Cha- rakteristiken. -
Seite 10: Kalibrierung
2. Mit der erneuten Betätigung der Taste „HOLD” kehrt das Gerät zur kontinuierlichen Messwertanzeige zurück. 8. Kalibrierung Kalibrierung durch den Service Verwenden Sie für die Kalibrierung eine akustische Kalibriervorrich- tung mit den Daten: 94 dB, 1 kHz Sinussignal. Messanordnung: akustische Kalibriervorrichtung Schraubendreher... -
Seite 11: Wartung/Reinigung/Lagerung
1. Schalten Sie das Gerät ein und wählen Sie folgende Einstellun- gen: Messcharakteristik: A Ansprechzeit: F Bereich: Lo, 35-100 dB MAX-HOLD und DATA-HOLD deaktiviert Windschutz abgenommen 2. Stecken Sie das Mikrofon des Schallpegelmessgerätes vorsichtig bis zum Anschlag in die Signalöffnung der Kalibriervorrichtung. 3. -
Seite 12: Technische Daten
10. Technische Daten Konformität: ..........IEC651-2; ANSI S1.4-2 Mikrofon: ............Elektret-Mikrofon, 1/2” Frequenzbereich: ..........31,5 Hz bis 8 kHz Meßbereiche: ..........35 bis 100/65 bis 130 dB Genauigkeit: ................. ±1,5dB* Charakteristik: ................A/C Ansprechzeit: ........Fast (F): 125 ms; Slow (S): 1 s Anzeige digital: ..........
