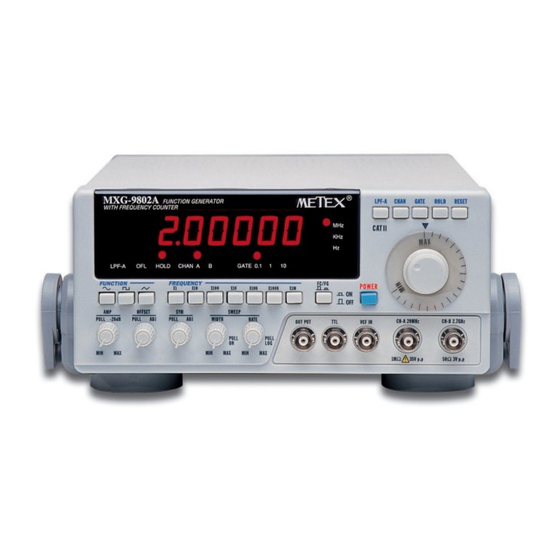

Wobbel-Funktionsgenerator/
Frequenzzähler
MXG 9802 A
Bedienungsanleitung
ELV Elektronik AG · PF 1000
D-26787 Leer · Telefon 0491/6008-88 · Telefax 0491/6008-244
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für elv MXG 9802 A

  • Seite 1 Wobbel-Funktionsgenerator/ Frequenzzähler MXG 9802 A Bedienungsanleitung ELV Elektronik AG · PF 1000 D-26787 Leer · Telefon 0491/6008-88 · Telefax 0491/6008-244...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Funktionen, Bestimmungsgemäßer Gebrauch ....3 Sicherheits- un d Wartungshinweise ........4 Bedien-, Anschluss- und Anzeigeelemente ......6 Inbetriebnahme ..............7 Signalgenerator ..............8 5.1. Bedienung ................8 Signalform einstellen............8 Signalfrequenz einstellen ............. 8 Externe Frequenzeinstellung (VCF) ........8 Signalamplitude einstellen ...........
  • Seite 3: Funktionen, Bestimmungsgemäßer Gebrauch

    1. Funktionen Der Wobbelfunktionsgenerator MXG 9802A ist eine praktische Kom- bination aus einem wobbelbaren Funktionsgenerator für die Erzeu- gung von Sinus-, Rechteck- und Dreiecksignalen im Bereich 0,2 Hz bis 2 MHz und einem Frequenzzähler für den Bereich 1 Hz bis 2,7 GHz.
  • Seite 4: Sicherheits- Und Wartungshinweise

    Wenn dieses Produkt in einer vom bestimmungsgemäßen Gebrauch abweichenden Art verwendet wird, kann dies Sach- sowie Perso- nenschäden zur Folge haben, die Garantie erlischt. Für Folgeschäden, die aus Nichtbeachtung dieser Gebrauchsregeln und der Bedienungsanleitung resultieren, übernehmen wir keine Haftung, Gewährleistungsansprüche erlöschen ebenfalls. 2.
  • Seite 5 Achtung! - Das Gerät darf nicht an einem feuchten Ort stehen, keinem Nieder- schlag, Spritzwasser, Staub oder ständiger direkter Sonnenbe- strahlung ausgesetzt sein. - Starke mechanische Beanspruchungen, wie z. B. Druck oder Vibration sind zu vermeiden. - Das Gerät nur im ausgeschalteten Zustand mit einem trockenen Leinentuch reinigen, das bei starken Verschmutzungen leicht ange- feuchtet sein darf.
  • Seite 6: Bedien-, Anschluss- Und Anzeigeelemente

    3. Bedien-, Anschluss- und Anzeigeelemente 3.1. Frontseite 1 - Display 12 - Taste für Torzeit-Umschaltung 2 - Tasten für Signalformwahl 13 - Taste für Messkanalauswahl 3 - Tasten für Frequenzbereichswahl 14 - Einsteller für Generatorfrequenz 4 - Einsteller für Signalamplitude 15 - Ein-/Ausschalter 16 - Taste für Umschaltung der Fre- 5 - Einsteller für Offset...
  • Seite 7: Inbetriebnahme

    4. Inbetriebnahme - Nehmen Sie das Gerät aus der Verpackung und kontrollieren Sie die Vollständigkeit: - Signalgenerator/Frequenzzähler MXG 9802A - Netzkabel - BNC-Messleitung, 2 x BNC-Stecker - Bedienungsanleitung - Kontrollieren Sie am Netzanschluss (26), ob die für Ihr Land gültige Netzspannung eingestellt ist (D, A, CH: Stellung 220 V).
  • Seite 8: Signalgenerator

    5. Signalgenerator 5.1. Bedienung - Drücken Sie die Taste „FG/FC” (16). Jetzt zeigt der integrierte Fre- quenzzähler die aktuelle Ausgabefreqúenz des Signalgenerators - Der Generator erzeugt folgende Grund-Signalformen: Rechteck Dreieck Sinus Signalform einstellen - Zur Auswahl der Signalform drücken Sie eine der „FUNCTION”- Tasten (2).
  • Seite 9: Signalamplitude Einstellen

    Signalamplitude einstellen Die Signalamplitude für den Analogausgang (21) kann zwischen 1 Vss und 10 Vss an 50 Ω eingestellt werden. - Stellen Sie die gewünschte Signalamplitude mit dem Einsteller „AMP” (4) ein. - Durch Herausziehen des Einstellers wird die Amplitude um -20 dB gegenüber dem eingestellten Wert abgesenkt.
  • Seite 10 sprechende Kurvenform zu erhalten. Zur Kontrolle ist hier der An- schluss eines Oszilloskops hilfreich. - Nach dem Eindrücken des Einstellers „SYM” (6) steht wieder das Signal in der ursprünglichen Form zur Verfügung. Bitte beachten: Bei Ziehen oder Drücken des Einstellers „SYM” (6) vergrößert bzw. verringert sich die Frequenz des Generators.
  • Seite 11: Frequenzzähler

    6. Frequenzzähler 6.1. Signalspannungen Warnung - Legen Sie nur Signalspannungen an, die galvanisch vom Strom- netz getrennt sind. - Legen Sie keine Signalspannung mit einer Amplitude größer Eingang A: 35 Vss Eingang B: 3 Vss an. 6.2. Bedienung - Schließen Sie das Messkabel an den gewünschten Eingang A (18) oder B (17) an.
  • Seite 12: Data Hold-Funktion

    der Torzeitauswahl „0,1 s” zu falschen Anzeigen kommen kann. Starten Sie bei Zweifeln am angezeigten Messwert die Messung ggf. erneut mit der RESET-Taste bzw. wählen Sie eine längere Tor- zeit. DATA HOLD-Funktion Die DATA HOLD-Funktion ermöglicht die Speicherung eines Mess- wertes zu einem bestimmten Zeitpunkt im Display zur genauen Aus- wertung.
  • Seite 13: Pc-Anschluss

    7. PC-Anschluss Über den PC-Anschluss ist eine Messwertübertragung an einen PC und die Anzeige von Messdaten über das Programm „Benchview” (optional) möglich. 7.1. Anschluss - Schalten Sie den Computer und das Messgerät aus. - Verbinden Sie die RS 232-Schnittstelle des Messegerätes (23) über ein serielles Schnittstellenkabel (9-pol.-Sub-D) mit einem seriellen Port (Com x) des PC.
  • Seite 14: Technische Daten

    9. Technische Daten Funktionsgenerator Wellenformen:..... Sinus, Rechteck, Dreieck, Sägezahn, ..........Rampe, Pulse, TTL-Synchronsignal Frequenzbereich: ....... 0,2 Hz bis 2 MHz in 7 Bereichen VCF-Eingang: ............0 bis 15 V DC Ausgangsimpedanz: ............ 50Ω ±10% Ausgangspegel: ......... 1 Vss -10 Vss an 50 Ω bzw..............
  • Seite 15 Gewicht: ................. ca. 4,2 kg 1. Ausgabe Deutsch 10/2004 Dokumentation © 2004 ELV Electronics Limited Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf die- ses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren verviel- fältigt oder verarbeitet werden.
  • Seite 16 ELV Elektronik AG · PF 1000 D-26787 Leer · Telefon 0491/6008-88 · Telefax 0491/6008-244...
