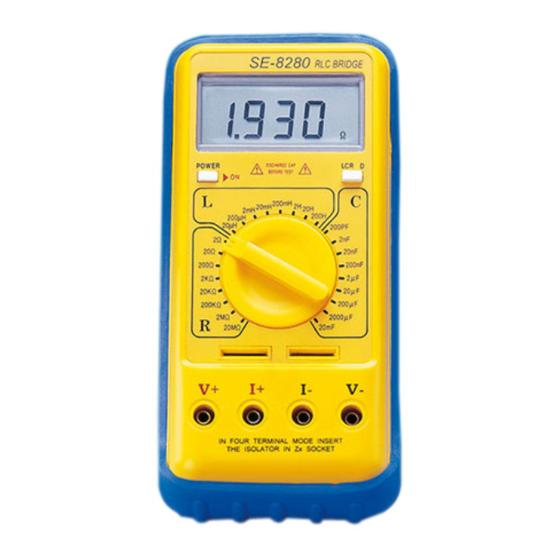

- Seite 1 LCR-Meter Typ SE-8280 Bedienungsanleitung ELV AG · PF 1000 ·D-26787 Leer Telefon 0491/6008-88 · Telefax 0491/6008-244...
- Seite 2 1. Ausgabe Deutsch 7/2008 Dokumentation © 2001 ELV Electronics Ltd. Hongkong Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des He- rausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren verviel- fältigt oder verarbeitet werden.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung, Allgemeines ............4 Sicherheitshinweise ............. 5 Vorbereitungen zum Betrieb ..........7 Batterie einlegen/Netzbetrieb ..........7 Verwendung von Messleitungen ......... 8 Funktionsbeschreibungen ........... 8 Schalter ................ 8 Messbuchsen ..............8 Messungen ................ 9 Undefinierte Anzeigen ............9 Widerstandsmessung ............9 Kapazitätsmessung ............ -
Seite 4: Einführung, Allgemeines
Das neue SE 8280 ist ein hochwertiges professionelles LCR-Messgerät mit weit reichenden Messfunktionen und besonderen Features. Durch das spezielle Vektor-Messverfahren kann das SE 8280 den kapazitiven bzw. induktiven und den ohmschen Anteil einer angeschlossenen Impedanz getrennt voneinander ermitteln. Damit lassen sich die tatsächlichen Kapazitäts- bzw. -
Seite 5: Bestimmungsgemäßer Gebrauch
Dieses Gerät wurde unter Einhaltung einer strikten Qualitätskontrolle während und nach der Produktion produziert. Sollten während des Betriebs dennoch Defekte auftreten, die nicht durch Hinweise der Be- dienungsanleitung zu beseitigen sind, so senden Sie es an unseren Service ein. Bei unbefugten Reparatur- versuchen des Gerätes erlischt die Garantie! Bestimmungsgemäßer Gebrauch Das Messgerät ist für die Messung von Kapazitäten bis... - Seite 6 - Halten Sie die in den technischen Daten angegebenen Arbeitsbedingungen, wie z. B. Umgebungstemperatu- ren, ein. - Schalten Sie stets die Versorgungsspannungen an den Messobjekten ab, bevor Sie die Messspitzen mit diesen Objekten verbinden. - Schalten Sie das Messgerät aus und trennen Sie es von Messobjekten, wenn Sie die Batterie wechseln wollen.
-
Seite 7: Vorbereitungen Zum Betrieb
2. Vorbereitung zum Betrieb 2.1. Batterie einlegen/wechseln Das Gerät benötigt eine 9-V-Blockbatterie. Bei er- schöpfter Batterie erscheint im Display ein Batteriesym- bol (BT). Für eine ordnungsgemäße Funktion sollten Sie die Batterie dann so bald als möglich wechseln. Achtung! Beachten Sie die bereits gegebenen Sicherheits- hinweise! Schalten Sie das Gerät ab und entfernen Sie alle Messleitungen aus den Gerätebuchsen, bevor Sie... -
Seite 8: Verwendung Von Messleitungen
2.3. Verwendung von Messleitungen Verwenden Sie nur die mitgelieferten Messleitungen für den Betrieb des Messgerätes. 3. Funktionsbeschreibungen Dieser Abschnitt beschreibt die Funktionen, Bedienele- mente und Anzeigen des Multimeters. 3.1. Schalter 3.1.1. Drehschalter Ermöglicht die Auswahl der einzelnen Messgrößen und Messbereiche. 3.1.2. -
Seite 9: Messungen
4. Messungen 4.1. Undefinierte Anzeigen Bei offenen Messeingängen bzw. bei Berühren der Messeingänge mit der Hand kann es zu undefinierten Anzeigen bzw. Überlaufanzeige (Anzeige einer führenden 1) kommen. Dies ist keine Betriebsstörung, sondern eine Reaktion des empfindlichen Messeingangs auf vorhandene Störspannungen. Im Normalfall ohne hohen Störpegel am Arbeitsplatz sowie bei einem Kurzschluss des Messeingangs erfolgt sofort die Anzeige 0000 (in Kapazitätsmessbereichen... - Seite 10 und schalten dann bei angeschlossenem Messobjekt so weit herunter, bis Sie eine möglichst hoch aufge- löste Anzeige erhalten. 2. Stecken Sie das Messobjekt in die Messfassung Zx. Dabei ist es direkt an die Mess-Schaltung angeschlossen und es entfallen Verluste durch Messleitungen.
-
Seite 11: Kapazitätsmessung
die Messfassung Zx oder nur zwei Messleitungen (Anschlüsse V+/V–). Beachten Sie im letzteren Falle, dass jetzt die Isolierfolien aus Zx zu entfernen sind. Beachten Sie bei der Messung auch die folgenden Hinweise: - Um die Messgenauigkeit des Gerätes zu erhalten, verbinden Sie die Messspitzen nie mit einer Spannungs- quelle, dies kann bei längerer Einwirkung die Eigen- schaften des Messgerätes nachhaltig verschlechtern. - Seite 12 3. Sind die Bauteilanschlüsse zu kurz oder sollen ein- gelötete Bauteile gemessen werden, sind die mitge- lieferten Messleitungen einzusetzen. Dies empfiehlt sich besonders bei Messungen im niedrigsten und höchsten Messbereich. Hier kommt ebenfalls das Vierleiter-Messverfahren zum Einsatz, das Messlei- tungseinflüsse kompensiert. Bitte beachten! Wenn Sie die Messbuchsen benutzen, müssen die Messkontakte in der Zx-Messfassung mittels des...
- Seite 13 - Restspannungen im Kondensator, beschädigte Isolierschichten oder defektes Dielektrikum können erhebliche Ergebnisverfälschungen hervorrufen. - Im 200-pF-Bereich kann bereits bei offenen Mess- klemmen ein (sehr geringer) Wert im Display angezeigt werden. Dies ist die Kapazität der Messkabel. Merken Sie sich diesen Wert vor der Messung und ziehen Sie ihn später nach der Messung vom angezeigten Messwert ab.
- Seite 14 re Kapazität als 2 mF, so kann es zu einer instabilen Messwertanzeige kommen. Schalten Sie dann in einen niedrigeren Bereich. Verlustfaktormessung 1. Für die Ermittlung des Verlustfaktors drücken Sie bei angeschlossenem Bauelement die Taste „LCR/D”. Bei gedrückter Taste wird der Verlustfaktor D direkt angezeigt.
-
Seite 15: Induktivitätsmessung
7. Induktivitätsmessung 1. Schalten Sie den Drehschalter auf den Induktivitäts- messbereich, der dem erwarteten Wert der folgenden Messung entspricht. Ist die Induktivität unbekannt, beginnen Sie im niedrigsten Messbereich und schal- ten dann weiter nach oben, bis Sie eine ausreichend aufgelöste Anzeige erhalten. 2. - Seite 16 in die beiden Teile der Fassung. Ist der Isolierfilm verloren gegangen, kann statt dessen auch ein Stück dünne, steife Kunststofffolie (z. B. Filmmaterial) ein- gesetzt werden. Stecken Sie die roten Messleitungen in die Mess- buchsen V+/I+ und die schwarzen Messleitungen in die Buchsen I–/V–.
-
Seite 17: Parameter-Umrechnungen
8. Parameter-Umrechnungen Der ermittelte Wert für ein Bauelement ist je nach Mess- art (Parallel/Serie) unterschiedlich. Das heißt, dass eine im Parallel-Modus gemessene Kapazität/Induktivität eines Bauelements nicht der im Serienmodus gemes- senen Kapazität/Induktivität entspricht, es sei denn, der Verlustfaktor des Bauelements ist gleich Null. Die nachfolgende Tabelle zeigt die Verhältnisse der Para- meter bei beiden Messmodi nach den Beziehungen: Cs = (1+D... -
Seite 18: Technische Daten
Aufgrund der hohen Integration des Gerätes und der Gefahr, die Genauigkeit zu beeinflussen, sollten Sie nie in das Gerät selbst eingreifen. Für Reparaturen und Kalibrierungsarbeiten sollten Sie in jedem Falle unser qualifiziertes Servicepersonal in Anspruch nehmen. Schützen Sie das Gerät vor der Einwirkung von Wasser, Staub, Sand, Schmutz und extremen Temperaturen. -
Seite 19: Messbereiche
11. Messbereiche, Messgenauigkeit Induktivität Bereich Auflösung Testsignal Genauigkeit 20 µH 0,01 µH 1 kHz; 4 mA* ±5 % + 4 Digit 200 µH 0,1 µH 1 kHz; 4 mA* ±3 % + 4 Digit 2 mH 1 µH 1 kHz; 4 mA* ±2 % + 2 Digit 20 mH 10 µH... -
Seite 20: Entsorgungshinweis
Kapazität Bereich Auflösung Testsignal Genauigkeit 200 pF 0,1 pF 1 kHz, 400 mV* ±2 % +2 Digit 2 nF 1 pF 1 kHz, 400 mV* ±1 % +2 Digit 20 nF 10 pF 1 kHz, 400 mV* ±0,5 %+2 Digit 200 nF 100 pF 1 kHz, 400 mV*...
