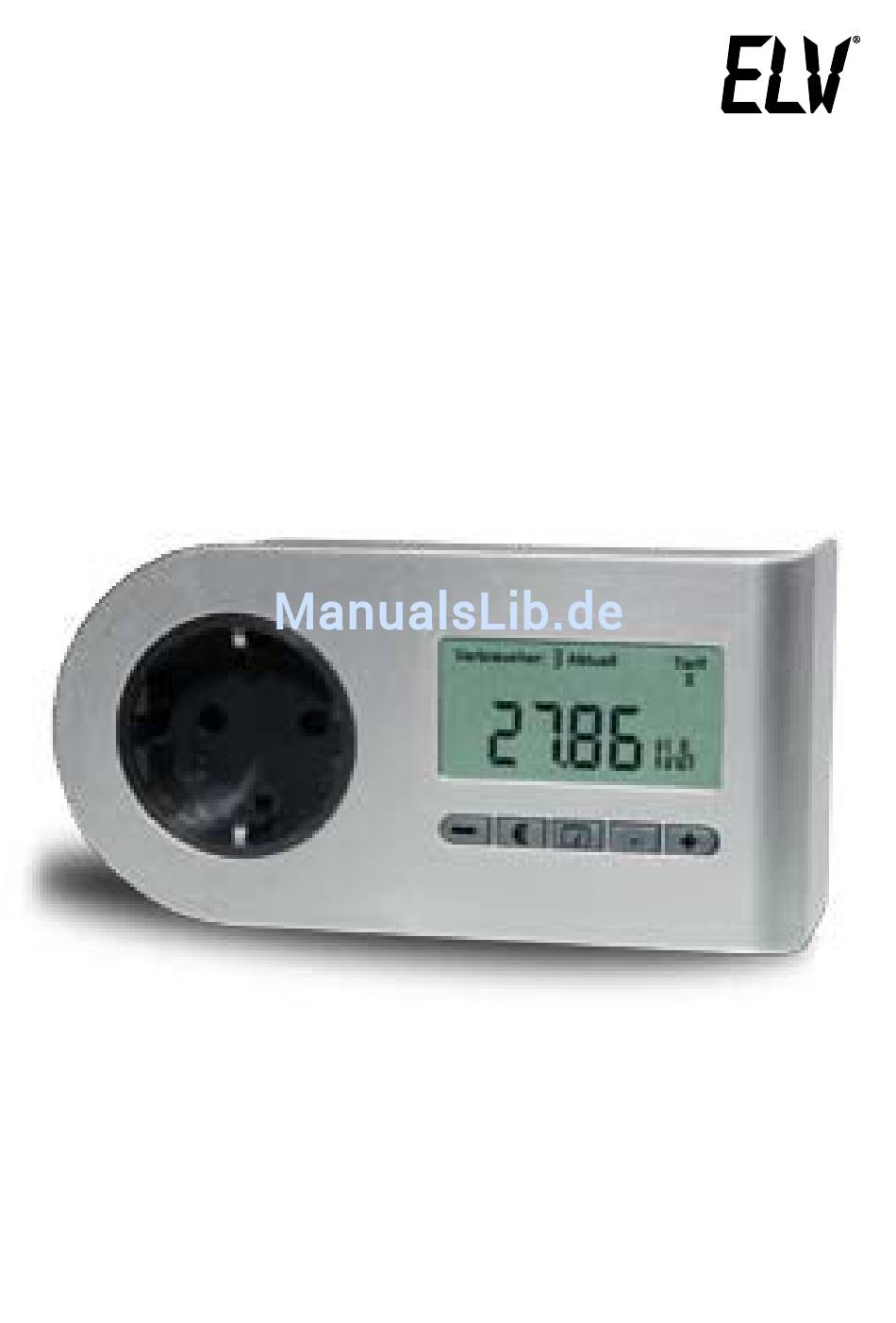

Bedienungsanleitung Energy Master Energiekostenmessgerät ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 0491/6008-88 • Telefax 0491/6008-244...
1. Display-Inhalte (a) Verbraucher: Speicherplatz 1 – 10 (b) Aktuell: Aktuelle Messwerte V, A, PF, W, VAR, VA, Hz (c) Tarif: 1 – 3 (d) Messwerte: kWh, kg CO , € V, A, PF, W, VAR, VA, Hz Einstellung: €/kWh, g CO /kWh (e) Speicherung: Datenspeicherung bei Netztrennung...
Hinweis. Dieses Symbol weist auf eine zusätz- liche wichtige Information hin. 4. Bestimmungsgemäßer Einsatz Der Energy Master dient zum Messen und Anzeigen von Energieverbräuchen und wird als Zwischen- steckergerät zwischen Steckdose und Verbraucher geschaltet. Der Verbrauch wird im Gerät gespeichert und als umgerechneter Euro-Wert, Kohlendioxid- ausstoß...
Betreiben Sie das Gerät nur in Innenräumen und vermeiden Sie den Einfluss von Feuchtigkeit, Staub sowie Sonnen- oder Wärmebestrahlung. Jeder andere Einsatz als in dieser Bedienungsanlei- tung beschrieben ist nicht bestimmungsgemäß und führt zu Garantie- und Haftungsausschluss. Dies gilt auch für Umbauten und Veränderungen. Das Gerät ist ausschließlich für den privaten und nicht für den gewerblichen Gebrauch gedacht.
Zusicherung von Eigenschaften bein- haltet. 7. Allgemeine Funktion Der Energy Master soll Ihnen helfen, Ihren Energie- verbrauch im Blick zu haben und Stromfresser aufzu- spüren. Das Gerät zeigt Ihren Energie verbrauch (kWh) auch umgerechnet in Euro (€) an, oder auch als entsprechenden CO -Ausstoß.
Seite 9
Die sehr hohe Messgenauigkeit des Energy Masters, insbesondere auch bei Verbrauchern mit geringer Leistungsaufnahme, erlaubt es, Standby-Verbräuche von Elektro geräten zu messen. Das Gerät zeigt die aktuelle Leistungsaufnahme an (z. B. in Watt) und kann gleichzeitig ermitteln, was dieser Standby-Ver- brauch für Kosten (€) seit Messbeginn oder z.
Zur besseren Ablesbarkeit ist das Display bei Netzbetrieb beleuchtet. 8. Inbetriebnahme Zur Inbetriebnahme ist der Energy Master lediglich in eine Steckdose zu stecken. Der Stecker des zu mes- senden Verbrauchers (z. B. eines Kühlschranks oder PCs) ist in den Steckdoseneinsatz des Energy Mas- ters zu stecken.
(a/e) ein. • Speichern Sie die Auswahl mit einem erneuten kurzen Tastendruck der €-Taste (b). 9.2 Kohlendioxid-Ausstoß einstellen Der Energy Master kann ausrechnen und anzeigen, wie viel CO aufgrund des gemessenen Stromver- brauchs ausgestoßen wurde. Der CO -Ausstoß je Kilowattstunde ist je Energieversorger und Vertrags- wahl unterschiedlich.
Den aktuellen Wert g CO je Kilowattstunde können Sie von Ihrem Energieversorger, z. B. über dessen In- ternetseite, in Erfahrung bringen. Im Energy Master ist ein Wert von 500 g/kWh voreingestellt. Zum Einstellen gehen Sie wie folgt vor: • Drücken...
Seite 13
Messwerte des aktuell ausgewählten Verbrauchers (Speicherplatz) auch nach Trennung vom Netz an- gezeigt werden. Nachdem der Energy Master ans Stromnetz ange- schlossen wurde, benötigt das Aufladen des internen Energiespeichers ca. 10 Minuten. Erst danach ist die maximale Anzeigedauer bei Netztrennung gegeben.
Das Wechseln der Verbraucher/Speicherplätze wird mit den +/- Tasten (a/e) vorgenommen. Der Energy Master hat 10 Speicherplätze für unter- schiedliche Verbraucher. So können Sie z. B. Geräte wie Kühlschrank, Fernseher und andere Geräte nach- einander messen und den Verbrauch sowie die ent- sprechenden Prognosen ermitteln.
Seite 15
Nach dem Wechsel eines Verbrauchers/ Speicher platzes wird dieser sofort im Display angezeigt, allerdings blinkt das Wort „Verbraucher“ noch für 6 Sekunden. Innerhalb dieser Zeit werden keine Daten auf diese Speicherposition geschrieben. Somit wird vermieden, dass bei Fehlbedienung die Daten eines anderen Speicherplatzes ungewollt geän- dert werden.
Das Wechseln wird mit der €-Taste (b) vorgenommen. Den gemessenen Energieverbrauch können Sie sich in Kosten (in Euro) umrechnen lassen und dabei zwischen den Tarifen wechseln. Es lassen sich beim Energy Master drei Tarife einstellen (siehe auch Ab- schnitt 9.1).
Seite 17
Durch einen Druck der €-Taste werden die Energie kosten angezeigt. Je nachdem welcher Anzeigemodus zuvor aktiv war, springt die Anzeige zur Kostenprognose (wenn zuvor eine Prog- nose dargestellt wurde) oder zu den aufsummierten Kosten der Messzeit (bei jedem anderen Modus). Um sich den Energieverbrauch in Euro darstellen zu lassen, können Sie wie folgt vorgehen: Messfunktion wählen:...
10.4 Messfunktion wechseln Das Wechseln der Messwerte wird mit der Messfunk- tion-Taste (c) vorgenommen. Je nach Anzeigemodus kann der Energy Master verschiedene Messwerte anzeigen (siehe auch Ab- schnitt 16). Bei der Anzeige „Messzeit“ über die Zeitraum-Taste (d) lassen sich… •...
Seite 19
von Verbraucher/Speicherplatz 2 für den Messzeitraum in Kilowattstunden (kWh) an. Bei der Anzeige einer „Prognose“ über die Zeitraum- Taste (d) lassen sich… • … Mess- funktion-Taste (c) die prognostizierten Kilo- wattstunden (kWh), aus- gestoßene CO -Menge (kg CO ) oder Energie- kosten (€) anzeigen.
10.5 Anzeige / Zeitraum wechseln Das Wechseln der Anzeige oder des Prognose- zeitraums wird mit der Zeitraum-Taste (d) vorge- nommen. Der Energy Master kann die gemessenen Verbrauchs- werte auf verschiedene Arten wiedergeben. • Wechseln Sie mit der Zeitraum-Taste (d) zwischen den folgenden Modi…...
Seite 21
Kohlendioxidausstoß (kg CO ), Stromkosten (€) oder Messzeitraum (hh:mm bzw. Tage). • Wählen Sie mit den +/- Tasten (a/e) einen Ver- braucher/Speicherplatz. Im Beispiel wurden während des Messzeitraums von Verbraucher 2 insgesamt 0.286 kWh Energie auf- genommen. Prognose (Tag, Woche, Monat, Jahr): Der gemessene Verbrauch wird auf Tages-, Wochen-, Monats- oder Jahresbasis umgerechnet.
Seite 22
Aktuell: Anzeige der aktuellen Leistungsaufnahme des ange- schlossenen Verbrauchers. • Wechseln Sie mit der Messfunktion-Taste zwischen Messwerten Span- nung (V), Strom (A), Leistungsfaktor (PF), Wirkleistung (W), Blindleis- tung (VAR), Scheinleistung (VA) und Frequenz (Hz). Im Beispiel hat der angeschlossene Verbraucher 2 aktuell eine Leistungsaufnahme von 1,2 Watt (W).
Leistungsfaktor (PF), Wirkleistung (W), Blindleis- tung (VAR) und Scheinleistung (VA). • Wählen Sie mit den +/- Tasten (a/e) einen Ver- braucher/Speicherplatz. Die maximal gemessene Leistungsaufnahme des angeschlossenen Verbrauchers 2 im obigen Beispiel betrug 1,6 Watt (W). 11. Alle Messdaten löschen Die Messdaten für alle Verbraucher bzw.
12. Werkseinstellungen wieder herstellen Die Werkseinstellungen des Geräts können wieder hergestellt werden. Dabei werden alle gespeicherten Daten gelöscht und die vorgenommenen Einstellun- gen zurückgesetzt. Zum Zurücksetzen in den Auslieferungszustand gehen Sie wie folgt vor: • Drücken Sie die €-Taste (b), Messfunktion-Taste (c) und Zeitraum-Taste (d) gleichzeitig länger als 4 Sekunden.
Tuch leicht mit lauwarmem Wasser ange- feuchtet werden. Verwenden Sie keine lösemittelhaltigen Reinigungs- mittel, das Kunststoffgehäuse und die Be schriftung können dadurch angegriffen werden. Der Energy Master muss vor dem Reinigen vom Netz getrennt werden. Ziehen Sie das Gerät dazu aus der Steckdose.
15. Technische Eigenschaften Grundeigenschaften: Display: hinterleuchtet Ablesbarkeit bei Netztrennung: länger als 30 Minuten Einstellbare Tarife: Speicherpositionen: 10 Eigenverbrauch: kleiner 0,5 W Abmessungen: 131 x 68 x 41 mm (ohne Netzstecker) Messeigenschaften und -bereiche: Messauflösung: 0,1 W Spannung: 200 bis 255 V Strom: bis 14 A dauerhaft, bis 16 A für max.
