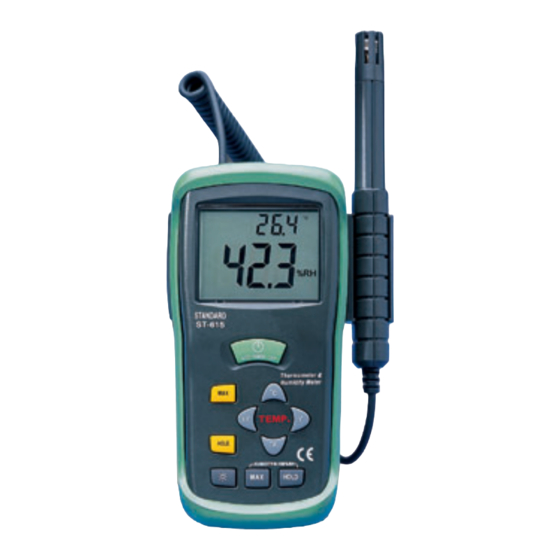

- Seite 1 Präzisions- Thermometer/ Hygrometer ST-615 Bedienungsanleitung ELV AG · PF 1000 D-26787 Leer · Telefon 0491/6008-88 · Telefax 0491/6008-244...
- Seite 2 1. Ausgabe Deutsch 01/2005 Dokumentation © 2005 ELV Electronics Limited Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Her- ausgebers darf dieses Handbuch auch nicht auszugsweise in ir- gendeiner Form reproduziert werden oder unter Verwendung elek- tronischer, mechanischer oder chemischer Verfahren vervielfäl- tigt oder verarbeitet werden.
-
Seite 3: Allgemeines, Ausstattung
1. Allgemeines, Ausstattung Das Digitale Präzisions-Thermometer/Hygrome- ter wird zur genauenTemperatur- und Luftfeuch- temessung im Bereich zwischen -20 und +1000˚C bzw. 5%-98% rH eingesetzt. Es ist wahlweise eine Temperaturanzeige in ˚C oder ˚F möglich. Beide Messwerte werden gleichzeitig in einem Dual-Display angezeigt. Bitte lesen Sie diese Anleitung vor der ersten Inbetriebnahme komplett und sorgfältig, sie enthält zahlreiche Hinweise zum bestim-... -
Seite 4: Bestimmungsgemäßer Gebrauch
2. Bestimmungsgemäßer Gebrauch Das Messgerät ist für die Temperaturmessung an Objekten und der Umgebungstemperatur über einen internen Sensor im Bereich von 0 bis +40˚C und über einen extrenen K-Type-Sensor im Be- reich -20 bis +1000˚C vorgesehen. Darüber hin- aus ist das Gerät für die gleichzeitige Luftfeuchte- messung im Bereich zwischen 5 und 98% rH über den fest angeschlossenen Feuchtesensor vorge- sehen. -
Seite 5: Batterie Einlegen/Wechseln
an Oberflächen zugelassen. Beim Eintauchen/ Einstechen kann es hier zu Kurzschlüssen, Ver- unreinigungen und Zerstörungen des Sensors kommen. 4. Klemmen Sie die Sensorleitungen nicht ein, führen Sie sie nicht über scharfe Kanten und nicht über heiße Gegenstände. 5. Schließen Sie keine elektrischen Spannungen an den Temperatur-Messeingang an. - Seite 6 Achtung! Bei erschöpfter Batterie ist die Genauigkeit der Meßwertanzeige eingeschränkt! Insbesondere kann es zu stark verfälschten Temperaturanzei- gen kommen! - Entnehmen Sie die Batterie bei längerer Nicht- benutzung aus dem Gerät. Batterieverordnung beachten! Batterien gehören nicht in den Haus- müll! Nach der Batterieverordnung sind Sie verpflichtet, verbrauchte oder de- fekte Batterien an örtlichen Sammel- stellen bzw.
-
Seite 7: Anzeige- Und Bedienelemente
5. Anzeige- und Bedienelemente 1. Temperaturanzeige 2. Luftfeuchte-Anzeige 3. Batterie-Leer-Warnanzeige 4. Ein-/Ausschalt-Taste 5. Auswahltaste für Anzeige in ˚C 6. Auswahltaste für Auflösung der Temperatur- anzeige 1˚C 7. Auswahltaste für Anzeige in ˚F 8. Data-Hold-Taste für Luftfeuchte 9. Max-Hold-Taste für Luftfeuchte 10. -
Seite 8: Messungen Durchführen
6. Messungen durchführen 6.1. Temperatursensor anschließen 1. Für einfache Umgebungstemperaturmessun- gen ist kein Anschluss des externen Tempe- ratursensors notwendig. 2. Zum Einsatz des externen K-Type-Tempera- tursensors stecken Sie dessen Stecker in die Messbuchse (15). Achten Sie dabei auf die Einsteckrichtung des Steckers, dieser lässt sich nur in einer Rich- tung einstecken - niemals mit Gewalt einstek- ken! - Seite 9 6.4. Data Hold-Funktion 1. Zur Speicherung des aktuellen Messwertes in der Anzeige drücken Sie die Taste „HOLD” für die jeweilige Messart. Für die Luftfeuchtemes- sung ist die Taste (8) zu drücken, für die Tem- peraturmessung die Taste (11). 2. Im Display erscheint jeweils „HOLD”. 3.
-
Seite 10: Wartung/Reinigung/Lagerung
2. Entsprechend der Auswahl erfolgt jetzt die Anzeige mit (0,1˚)/ohne (1˚) Dezimalpunkt. Beachten Sie, dass die Anzeigeauflösung von 0,1˚ nur im Bereich zwischen -50 ˚C und +199˚C zur Verfügung steht. Wird hier eine Messtemperatur von 199˚C überschritten, er- folgt eine Überlaufanzeige („OL”). Ab 200˚C beträgt die Anzeigeauflösung immer 1˚. -
Seite 11: Technische Daten
9. Technische Daten Messbereiche Temperatur: ....... -20˚C bis +1000˚C*/ ..........-4˚F bis +1832˚F Relative Luftfeuchte: ....5% bis 98% rH Auflösung: Temperatur: ....bis 199,9˚C/˚F: 0,1˚C/˚F ..........ab 200˚C/˚F: 1˚C/˚F Relative Luftfeuchte: ........ 0,1% Genauigkeit**: Temperatur: ......±(3,0% + 4˚C/7˚F) Luftfeuchte: ........ - Seite 12 ELV AG · PF 1000 D-26787 Leer · Telefon 0491/6008-88 · Telefax 0491/6008-244...
