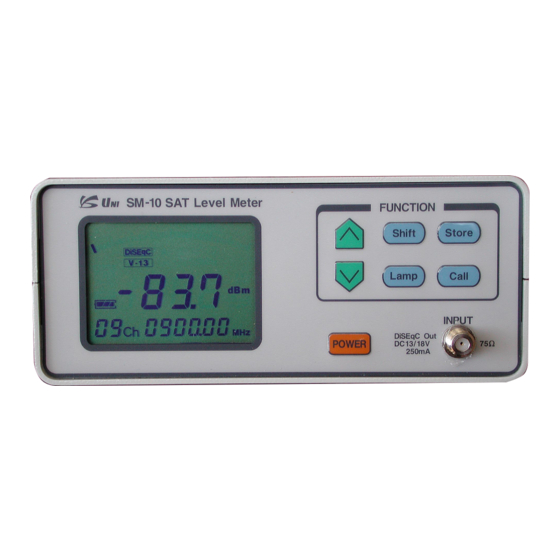

Sat-Messgerät
Modell SM 10
Bedienungsanleitung
ELV AG · PF 1000
D-26787 Leer · Telefon 0491/6008-88 · Telefax 0491/6008-244
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für elv SM 10

  • Seite 1 Sat-Messgerät Modell SM 10 Bedienungsanleitung ELV AG · PF 1000 D-26787 Leer · Telefon 0491/6008-88 · Telefax 0491/6008-244...
  • Seite 2: Inhaltsverzeichnis

    Technische Daten ..........................16 1. Ausgabe Deutsch November 2003 Dokumentation © 2003 ELV Electronics Limited Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.
  • Seite 3: Funktionen Und Ausstattung, Sicherheits- Und Einsatzhinweise

    Funktionen und Ausstattung Das Sat-Messgerät SM 10 unterstützt die professionelle Installation und Wartung von Analog- und Digital-Satellitenempfangsanlagen. Damit kein Empfängerkabel stört, ist die LNB-Spannungsversorgung vom Messgerät aus möglich. Die LNB-Stromversorgung übernimmt ein integrierter, im Gerät nachladbarer Akku. In einem großen beleuchteten LC-Display können alle Mess- und Einstelldaten übersichtlich kontrolliert werden.
  • Seite 4: Bedien-, Anschluss- Und Anzeigeelemente

    - Setzen Sie das Gerät nicht bei Niederschlag oder in feuchter Umgebung ein. - Beachten Sie beim Wechsel zwischen Außen- und Inneneinsatz, dass es durch große Tem- peraturunterschiede zu Kondensationserscheinungen kommen kann. Warten Sie deshalb nach einem solchen Wechsel, bis sich die Gerätetemperatur der Umgebungstemperatur angepasst hat.
  • Seite 5 3 Funktionstastenfeld: SHIFT Anwahl der Funktionen der Tasten (Frequenzeinstellung, Kanalwahl, Signalfunktion, Ausgangssignaleinstellung, Anzeigeeinheit) STORE Speicherung von eingestellten Werten (Frequenz, Funktion, Ausgangssignal, Anzeigeeinheit) CALL Aufruf eines gespeicherten Kanals mit seinen Einstellungen LAMP Ein- und Ausschalten der Displaybeleuchtung Einstelltasten für die einzelnen Funktionen: - Frequenz von 900 bis 2150 MHz in 250 kHz-Schritten Nach Betätigen von SHIFT: - Kanalwahl (1–99)
  • Seite 6: Display

    2. Display Bargraph-Anzeige für den Signalpegel. Höchste Auflösung 1 dBµV, automatische Um- stellung je nach Messbereich Funktionsanzeige für Peak Hold ( ), akustische Signalanzeige ( ) und Anzeige des Akku-Zustands ( Anzeige des aktuell gewählten Kanals Messwertanzeige: Empfangssignalstärke in dBm oder dBµV bzw. Stromaufnahme des LNBs (mADC) Anzeige der aktuell eingestellten Empfangsfrequenz Anzeige der Maßeinheit...
  • Seite 7: Vorbereitung Zum Betrieb

    Bedingungen für das Vermeiden von Schäden durch kondensierende Feuchtigkeit ein. Anschluss an die Antennenanlage 1. Direktanschluss an den LNB Verbinden Sie den LNB-Anschluss über ein mit F-Steckern bestücktes 75-Ω-Koaxkabel mit der Buchse „INPUT“ des SM 10. Stellen Sie die ge- wünschte Polarisation (V-13; H-18) am Messgerät ein.
  • Seite 8: Einschalten In Eine Anlage

    2. Einschalten in eine Anlage Verbinden Sie die Buchse „INPUT“ des SM 10 über ein mit F-Steckern bestücktes 75-Ω- Koaxkabel mit einem Teilnehmeranschluss eines Multiplexers oder Splitters. Ist gleichzeitig ein eingeschalteter Sat-Receiver an den Splitter angeschlossen, so ist ein DC-Blocker zwischen Splitter und SM 10 zu schalten.
  • Seite 9: Bedienung

    Bedienung 1. Frequenzeinstellung Die Frequenzeinstellung kann entweder frei nach dem Ein- schalten des Gerätes oder nach Anwahl eines gespeicherten Kanals vorgenommen werden. - Betätigen Sie die Tasten oder so oft, bis die gewünsch- te Frequenz eingestellt ist. Längeres Drücken der Taste oder führt zu einem schnelleren Frequenzwechsel.
  • Seite 10: Anzeigefunktionen

    2. Anzeigefunktionen Die verschiedenen Anzeigefunktionen ermöglichen folgen- de Features: - PEAK HOLD ( ): Speicherung des jeweils höchsten erreichten Pegels bei der laufenden Messung in der Anzeige. - Akustische Signalanzeige ( ): Erleichtert die Einstel- lung der Antenne. Ein akustisches Signal zeigt die Feld- stärke an.
  • Seite 11: Antenneneinstellungen

    3. Antenneneinstellungen Diese Einstellung ermöglicht die Versorgung des LNBs mit V-13 H-18 22 kHz dem gewünschten Antennen-Steuersignal für Polarisation und Bandeinstellung (13/18 V, 13 V + 22 kHz, 18 V + 22 kHz). - Betätigen Sie die Taste „SHIFT“ so oft, bis eine der Anzei- H-18 SHIFT z.
  • Seite 12: Signal-Anzeigeeinheit/Lnb-Strommessung Einstellen

    5. Signal-Anzeigeeinheit bzw. LNB-Strommessung einstellen dBµV mADC Diese Einstellung ermöglicht die wahlweise Anzeige des Sig- nalpegels in dBm oder dBµV bzw. das Umschalten der Anzei- ge auf die Messung der Stromaufnahme des LNB (mADC). SHIFT z. B. - Betätigen Sie die Taste „SHIFT“ so oft, bis (je nach bisher eingestellter Anzeigeart) die Anzeige „dBm“, „dBµV“...
  • Seite 13: Einstellungen Speichern

    7. Einstellungen speichern Nachdem Sie alle vorangegangenen Einstellungen vorge- nommen haben, können Sie diese speichern, um sie bei der nächsten Messung ohne weitere Einstellungen einsetzen zu können. Sie können zu jedem Kanal (1–99) eine komplette Einstellung abspeichern. Die Daten bleiben auch bei ausge- schaltetem Gerät gespeichert.
  • Seite 14: Weitere Funktionen

    Weitere Funktionen 1. Akku-Ladezustandsanzeige Die Ladezustandsanzeige ( ) signalisiert jederzeit den Ladezustand des internen Akkus. Die in der folgenden Tabelle angegebenen Restlaufzeiten des Akkus beziehen sich auf eine Belastung von 250 mA durch einen angeschlossenen LNB. Symbol Restlaufzeit drei schwarze Felder ca.
  • Seite 15: Wartung

    Wartung 1. Akku ersetzen/entsorgen Sinkt die Leistungsfähigkeit des Akkus trotz ordnungsgemäßen Ladens stark ab, ist er verschlissen. Beachten Sie bei der Entsorgung die Batterieverordnung! Ein verbrauchter oder defekter Akku ist wie folgt zu entnehmen: - Die vier Gehäuseschrauben des oberen Gehäusedeckels herausschrauben und den Gehäu- sedeckel abnehmen.
  • Seite 16: Technische Daten

    Technische Daten: Frequenzbereich: ............... 900 bis 2150 MHz (1. ZF) Abstimm-Raster: ....................250 kHz Programmspeicher: ................... 99 Kanäle Messbereich: ..................... -67 bis -27 dBm Auflösung: ........................ 0,1 dB Genauigkeit: ....................±3 dB (0–40 ˚C) Bandbreite: ....................27 MHz (-3 dB) Akku: ....................
