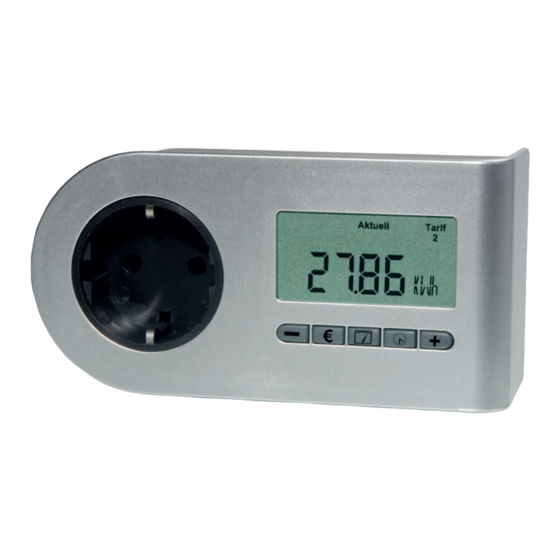

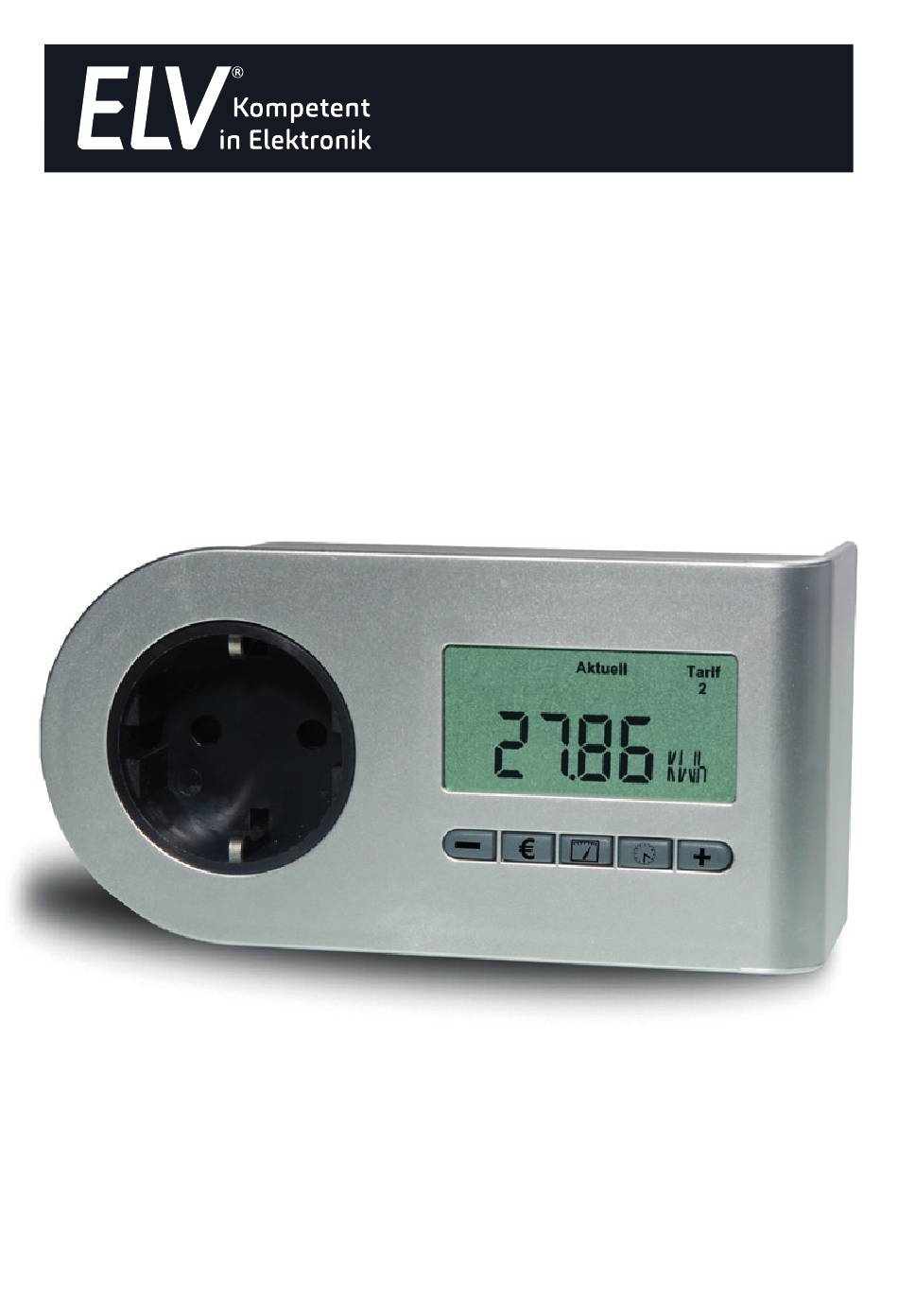

- Seite 1 Energy Master Basic-2 Energiekostenmessgerät – Bedienungsanleitung – ELV Elektronik AG Maiburger Straße 29–36 · 26789 Leer · Germany Telefon 0491/6008-88 · Telefax 0491/7016 www.elv.com...
- Seite 2 1. Ausgabe Deutsch 03/2021 Dokumentation © 2011 eQ-3 AG Alle Rechte vorbehalten. Ohne schriftliche Zustim- mung des Herausgebers darf diese Bedienungsan- leitung nicht reproduziert oder vervielfältigt werden. Es ist möglich, dass die vorliegende Bedienungsan- leitung noch drucktechnische Mängel oder Druck- fehler aufweist.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Display-Inhalte ......4 Bedienelemente ......5 Hinweise zu dieser Anleitung . -
Seite 4: Display-Inhalte
1. Display-Inhalte (a) Aktuell: Aktuelle Messwerte V, A, PF, W, VAR, VA, Hz (b) Tarif: 1 – 3 (c) Messwerte: kWh, kg CO , € V, A, PF, W, VAR, VA, Hz Einstellung: €/kWh, g CO /kWh (d) Prognose: Verbrauchsumrechnung auf Tages-, Wochen-, Monats- oder Jahresbasis Messzeit:... -
Seite 5: Bedienelemente
2. Bedienelemente Kurzer Langer Tastendruck Tastendruck* Tarif Tarif wählen einstellen Messfunktion wählen Faktor (kWh, €, V, A...) einstellen Anzeige/Zeitraum Verbr- wählen aucherdaten löschen * Taste länger als 4 Sekunden gedrückt halten... -
Seite 6: Hinweise Zu Dieser Anleitung
3. Hinweise zu dieser Anleitung Bitte lesen Sie diese Anleitung sorgfältig, um das Gerät in Betrieb zu nehmen. Bewahren Sie die Anlei- tung zum späteren Nachschlagen auf. Achtung! Dieses Symbol weist auf eine Gefahr hin. Hinweis. Dieses Symbol weist auf eine zusätz liche wichtige Information hin. -
Seite 7: Sicherheitshinweise
Jeder andere Einsatz als in dieser Bedienungsanlei- tung beschrieben ist nicht bestimmungsgemäß und führt zu Gewährleistungs- und Haftungsausschluss. Dies gilt auch für Umbauten und Veränderungen. Das Gerät ist ausschließlich für den privaten und nicht für den gewerblichen Gebrauch gedacht. 5. Sicherheitshinweise Öffnen Sie das Gerät nicht, es enthält keine durch den Anwender zu wartenden Teile. -
Seite 8: Entsorgungshinweis
6. Entsorgungshinweis Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektro nische Geräte sind entsprechend der Richt linie über Elektro- und Elektronik-Alt- geräte über die örtlichen Sammelstellen für Elektronik- Altgeräte zu entsorgen. Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wen- det und keine Zusicherung von Eigenschaften beinhaltet. - Seite 9 mit geringer Leistungsaufnahme, erlaubt es, Stand- by-Verbräuche von Elektro geräten zu messen. Das Gerät zeigt die aktuelle Leistungsaufnahme an (z. B. in Watt) und kann gleichzeitig ermitteln, was dieser Stand-by- Verbrauch für Kosten (€) seit Messbeginn oder z. B. für ein ganzes Jahr verursacht. Die gemessenen Energiewerte geben die aktuelle Leistungsaufnahme wieder, die Minimum- und Maxi- malwerte, den Verbrauch des Messzeitraums, sowie...
-
Seite 10: Inbetriebnahme
8. Inbetriebnahme Zur Inbetriebnahme ist der Energy Master Basic lediglich in eine Steckdose zu stecken. Der Stecker des zu messenden Verbrauchers (z. B. eines Kühl- schranks oder PCs) ist in den Steckdoseneinsatz des Energy Masters Basic zu stecken. Das Gerät beginnt auto matisch den Energieverbrauch des angeschlos- senen Verbrauchers zu messen. -
Seite 11: Kohlendioxid-Ausstoß Einstellen
Zum Einstellen gehen Sie wie folgt vor: • Zuerst müssen Sie auswählen, welchen der drei Tarife Sie einstellen möchten. Zum Auswählen drücken Sie die €-Taste (b) kurz. • Um ausgewählten Tarif zu ändern, müssen Sie die €-Taste (b) länger als 4 Sekunden gedrückt halten, bis der aktuell eingestellte Euro-Wert je Kilowatt stunde erscheint. - Seite 12 wahl unterschiedlich. Den aktuellen Wert g CO Kilowattstunde können Sie von Ihrem Energieversorg- er, z. B. über dessen Internetseite, in Erfahrung brin- gen. Im Energy Master Basic ist ein Wert von 500 g/ kWh voreingestellt. Zum Einstellen gehen Sie wie folgt vor: •...
-
Seite 13: Bedienung
10. Bedienung 10.1 Tarife wechseln Der Tarif kann in den Anzeigemodi Prognose Tage, Woche, Monat, Jahr und Messzeit gewechselt werden. Das Wechseln wird mit der €-Taste (b) vorgenommen. Den gemessenen Energieverbrauch können Sie sich in Kosten (in Euro) umrechnen lassen und dabei zwischen den Tarifen wechseln. - Seite 14 Um sich den Energieverbrauch in Euro darstellen zu lassen, können Sie wie folgt vorgehen: • Messfunktion wählen: Mit der Messfunktion- Taste (c) ist auf Euro umzuschalten. • Tarif umschalten: Mit der €-Taste (b) lässt sich zwischen eingestellten Tari- umschalten. Beispiel rechts wur- unterschied-...
-
Seite 15: Messfunktion Wechseln
10.2 Messfunktion wechseln Das Wechseln der Messwerte wird mit der Messfunk- tion-Taste (c) vorgenommen. Je nach Anzeigemodus kann der Energy Master Basic verschiedene Messwerte anzeigen (siehe auch Abschnitt 16). Bei der Anzeige „Messzeit“ über die Zeitraum- Taste (d) lassen sich… • … mit der Messfunk- tion-Taste (c) die ge- messenen Energiewerte als Summe in Kilowatt-... - Seite 16 Bei der Anzeige einer „Prognose“ über die Zeitraum- Taste (d) lassen sich… • … mit der Mess- funktion-Taste (c) die prognostizierten Kilo- wattstunden (kWh), ausgestoßene Menge (kg CO ) oder Energie kosten (€) anzeigen. Das Beispiel zeigt die Energiekosten hochgerechnet fürs Jahr (Prognose Jahr) in Euro (€) an.
-
Seite 17: Anzeige/Zeitraum Wechseln
10.3 Anzeige / Zeitraum wechseln Das Wechseln der Anzeige oder des Prognose- zeitraums wird mit der Zeitraum-Taste (d) vorge- nommen. Der Energy Master Basic kann die gemessenen Ver- brauchs werte auf verschiedene Arten wiedergeben. • Wechseln Sie mit der Zeitraum-Taste (d) zwischen den folgenden Modi …... - Seite 18 Prognose (Tag, Woche, Monat, Jahr): Der gemessene Verbrauch wird auf Tages-, Wochen-, Monats- oder Jahresbasis umgerechnet. • Wechseln Sie mit der Messfunktion-Taste (c) zwischen den An- zeigen Kilowattstun- den (kWh), Kohlen- dioxidausstoß (kg CO ) oder Energiekosten (€). • Schalten Sie mit der €-Taste (b) die 3 Tarife um. Der im Beispiel angeschlossene Verbraucher würde hochgerechnet aufs Jahr im Tarif 1 Kosten von 6,79 €...
- Seite 19 • Wechseln Sie mit der Messfunktion-Taste zwischen Messwerten Span- nung (V), Strom (A), Leistungsfaktor (PF), Wirkleistung (W), Blindleis- tung (VAR), Scheinleistung (VA) und Frequenz (Hz). Im Beispiel hat der angeschlossene Verbraucher aktuell eine Leistungsaufnahme von 1,2 Watt (W). Wäre dies der Standby-Verbrauch eines Geräts, würden bei einem Stromkostenpreis von 0,21 €...
-
Seite 20: Messdaten Löschen
Die maximal gemessene Leistungsaufnahme des angeschlossenen Verbrauchers im obigen Beispiel betrug 1,6 Watt (W). 11. Messdaten löschen Die Messdaten des Geräts können gleichzeitig wie folgt gelöscht werden: • Drücken Sie die Zeitraum-Taste (d) länger als 4 Sekunden. • Nach 4 Sekunden werden alle gemessenen Daten gelöscht. -
Seite 21: Werkseinstellungen Wieder Herstellen
12. Werkseinstellungen wieder herstellen Die Werkseinstellungen des Geräts können wieder hergestellt werden. Dabei werden alle gespeicherten Daten gelöscht und die vorgenommenen Einstellun- gen zurückgesetzt. Zum Zurücksetzen in den Auslieferungszustand gehen Sie wie folgt vor: • Drücken Sie die €-Taste (b), Messfunktion-Taste (c) und Zeitraum-Taste (d) gleichzeitig länger als 4 Sekunden. -
Seite 22: Wartung Und Reinigung
13. Wartung und Reinigung Das Produkt ist für Sie wartungsfrei. Öffnen Sie das Gerät nicht, es enthält keine für Sie zu wartenden Teile. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft. Reinigen Sie das Produkt mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser ange- feuchtet werden. -
Seite 23: Displaykürzel, Messwerte, Einheiten
14. Displaykürzel, Messwerte, Einheiten Der Energy Master Basic kann folgende Werte mes- sen und anzeigen: • Spannung (V) • Strom (A) • Leistungsfaktor (PF) • Wirkleistung (W) • Blindleistung (VAR) • Scheinleistung (VA) • Energieverbrauch (Wh) • Messzeit (Std., Min.) •... -
Seite 24: Technische Eigenschaften
15. Technische Eigenschaften Grundeigenschaften: Display: hinterleuchtet Einstellbare Tarife: Eigenverbrauch: kleiner 0,5 W Abmessungen: 131 x 68 x 41 mm (ohne Netzstecker) Messeigenschaften und -bereiche: Messauflösung: 0,1 W Spannung: 200 bis 255 V Strom: bis 14 A dauerhaft, bis 16 A für max. 30 Minuten Leistung: bis 3680 W Messgenauigkeiten:... -
Seite 25: Übersicht: Bedienung Und Modi
16. Übersicht: Bedienung und Modi... - Seite 28 Bevollmächtigter des Herstellers: eQ-3 AG · Maiburger Straße 29 · D-26789 Leer · www .eQ-3. de...
