8.12 Justera lasern (bild 18)
Om lasern (32) inte längre visar den korrekta snittlin-
jen kan denna efterjusteras. Öppna då skruvarna (32b)
och ta bort den främre kåpan (32a). Lossa krysskruvar-
na (D) och ställ in lasern genom förskjutning i sidled så
att laserstrålen träffar sågtänderna på sågklingan (6).
När du har justerat och dragit fast lasern, montera den
främre kåpan och dra fast de båda skruvarna (32b) för
hand.

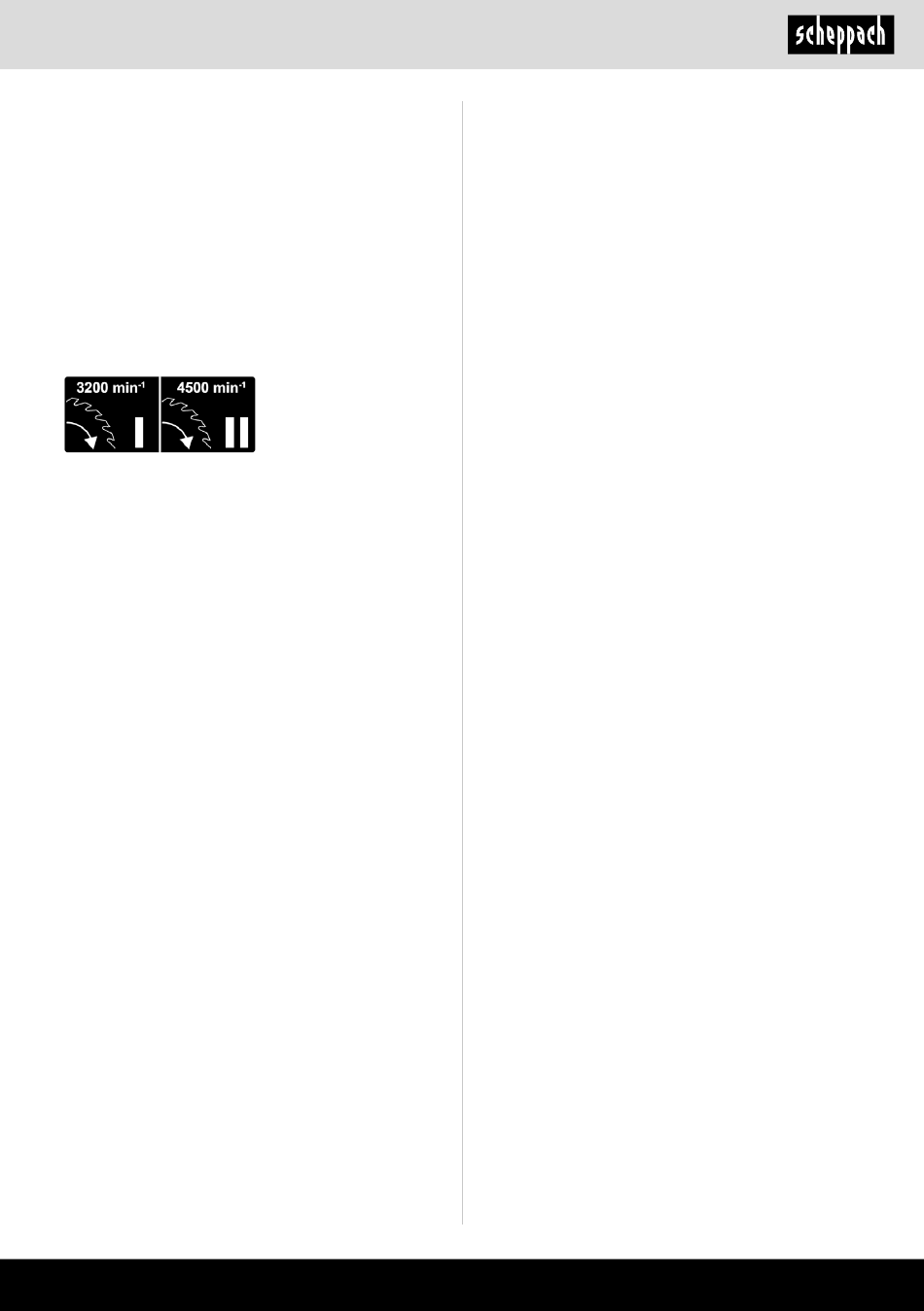

8.13 Ändra varvtalet (bild 17)
Sågen har 2 varvtalsområden:
• För att köra sågen med varvtalet 3200 min
ställer du omkopplaren (38) på läge I.
• För att köra sågen med varvtalet 4500 min
ställer du omkopplaren (38) på läge II.
9.

Transport

• Dra fast låshandtaget (11) för att låsa fast vridbordet
(14).
• Tryck ned maskinhuvudet (4) och lås fast med sä-
kerhetsbult (23). Sågen är nu låst i det undre läget.
• Låst fast dragfunktionen med fasthållningsskruven
för dragstyrning (20) i det bakre läget.
• Bär maskinen i det fastlåsta sågbordet (15).
• För att åter montera maskinen följer man beskriv-
ningen under punkt 7.
• För förvaring av kabeln, linda kabeln runt de två ka-
belhållarna (37). (bild 22)
10. Underhåll
m Varning!
Dra ut nätstickkontakten innan inställning, service eller
reparation utförs!
Allmänna underhållsåtgärder
Torka av spån och damm från maskinen med en duk
med jämna mellanrum. Olja in roterande delar en gång
i månaden för att förlänga redskapens livslängd. Olja
inte in motorn.
Använd inte frätande medel för att rengöra plasten.
Rengöring säkerhetsanordning sågklingeskydd
rörligt (5)
Före varje idrifttagning ska det kontrolleras att såg-
klingeskyddet är rent.
Ta bort allt sågspån och alla träflisor med hjälp av en
pensel eller ett liknande verktyg som passar.
Byta bordsinläggning
Fara!
När ett bordsinlägg (10) är skadat finns det risk att små
föremål kläms fast mellan bordsinläggning och sågblad
och blockerar sågbladet.
Byt ut slitna bordsinläggningar direkt!
1. Skruva ur skruvar hos bordsinläggning. Vrid vrid-
bord och luta såghuvud om det behövs för att kom-
(metall) ma åt skruvarna.
-1
2. Ta av bordsinläggning.
(trä) 3. Sätt in ny bordsinläggning.
-1
4. Dra fast skruvar hos bordsinläggning.
Borstinspektion (bild 19)
Hos en ny maskin ska kolborstarna undersökas efter
de första 50 drifttimmarna eller när nya borstar monte-
rats. Efter den första undersökningen ska du undersö-
ka var 10:e drifttimme.
Du måste byta båda borstarna när kolet är 6 mm långt
efter slitage eller när fjädern eller shunttråden är bränd
eller skadad. När borstarna anses vara användbara ef-
ter demonteringen kan du montera dem igen.
När kolborstarna ska underhållas öppnar du de båda
låsanordningarna moturs (så som visas i bild 19). Ta
sedan ut kolborstarna.
Sätt in kolborstarna igen i omvänd ordningsföljd.

Serviceinformation

Tänk på att produktens följande delar slits naturligt
eller under bruk, eller att följande delar används som
förbrukningsmaterial.
Slitdelar*: Kolborstar, sågblad, bordsinlägg, spånsam-
lingssäck
* Ingår inte obligatoriskt i leveransomfånget!
Du kan få reservdelar och tillbehör från vårt service-
center. För att göra detta, skanna QR-koden på första-
sidan.
www.scheppach.com SE | 279
