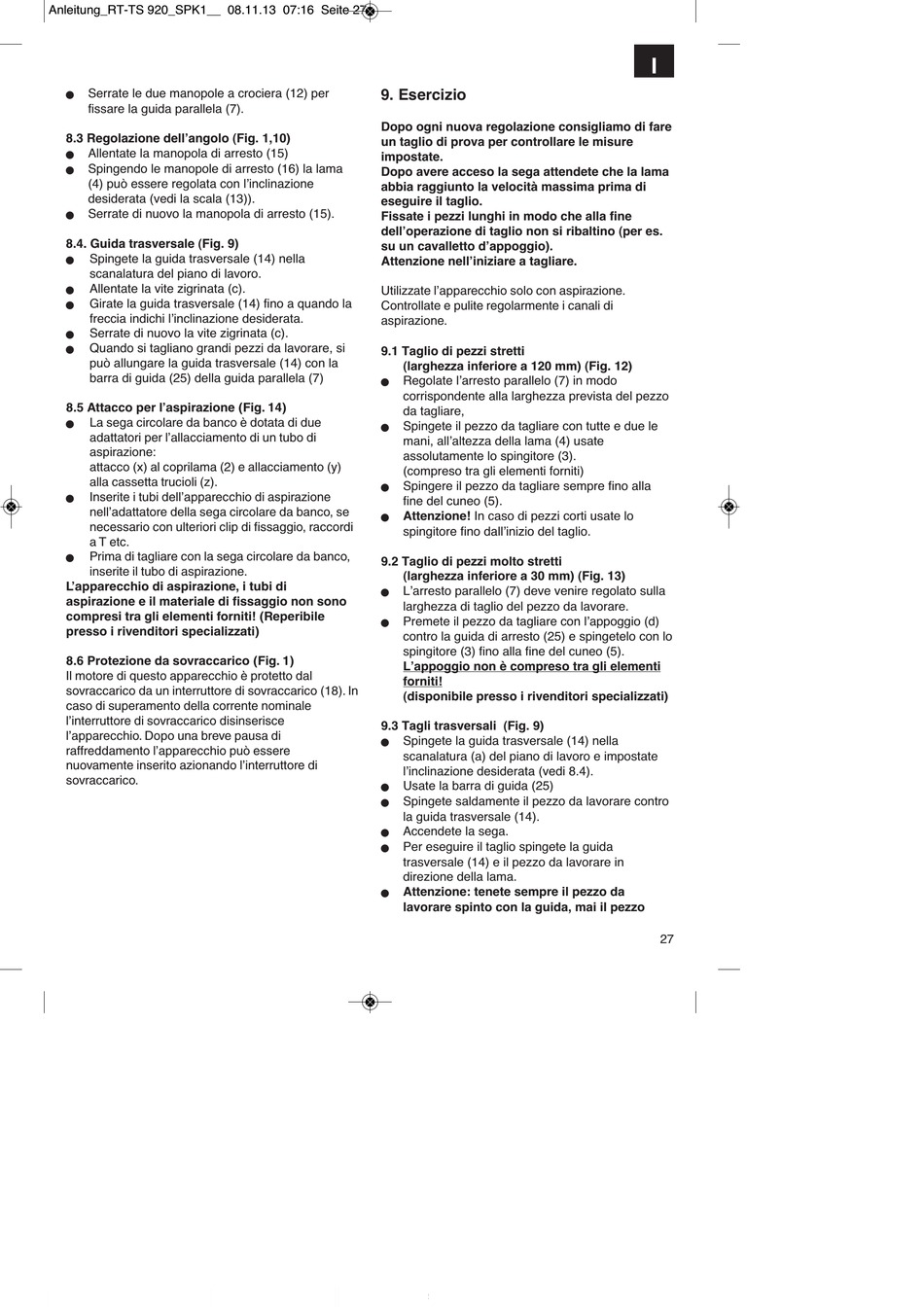

Serrate le due manopole a crociera (12) per
n
fissare la guida parallela (7).
8.3 Regolazione dellʼangolo (Fig. 1,10)
Allentate la manopola di arresto (15)
n
Spingendo le manopole di arresto (16) la lama
n
(4) può essere regolata con lʼinclinazione
desiderata (vedi la scala (13)).
Serrate di nuovo la manopola di arresto (15).
n
8.4. Guida trasversale (Fig. 9)
Spingete la guida trasversale (14) nella
n
scanalatura del piano di lavoro.
Allentate la vite zigrinata (c).
n
Girate la guida trasversale (14) fino a quando la
n
freccia indichi lʼinclinazione desiderata.
Serrate di nuovo la vite zigrinata (c).
n
Quando si tagliano grandi pezzi da lavorare, si
n
può allungare la guida trasversale (14) con la
barra di guida (25) della guida parallela (7)
8.5 Attacco per l'aspirazione (Fig. 14)
La sega circolare da banco è dotata di due
n
adattatori per l'allacciamento di un tubo di
aspirazione:
attacco (x) al coprilama (2) e allacciamento (y)
alla cassetta trucioli (z).
Inserite i tubi dell'apparecchio di aspirazione
n
nell'adattatore della sega circolare da banco, se
necessario con ulteriori clip di fissaggio, raccordi
a T etc.
Prima di tagliare con la sega circolare da banco,
n
inserite il tubo di aspirazione.
L'apparecchio di aspirazione, i tubi di
aspirazione e il materiale di fissaggio non sono
compresi tra gli elementi forniti! (Reperibile
presso i rivenditori specializzati)
8.6 Protezione da sovraccarico (Fig. 1)
Il motore di questo apparecchio è protetto dal
sovraccarico da un interruttore di sovraccarico (18). In
caso di superamento della corrente nominale
l'interruttore di sovraccarico disinserisce
l'apparecchio. Dopo una breve pausa di
raffreddamento l'apparecchio può essere
nuovamente inserito azionando l'interruttore di
sovraccarico.
9. Esercizio
Dopo ogni nuova regolazione consigliamo di fare
un taglio di prova per controllare le misure
impostate.
Dopo avere acceso la sega attendete che la lama
abbia raggiunto la velocità massima prima di
eseguire il taglio.
Fissate i pezzi lunghi in modo che alla fine
dellʼoperazione di taglio non si ribaltino (per es.
su un cavalletto dʼappoggio).
Attenzione nellʼiniziare a tagliare.
Utilizzate l'apparecchio solo con aspirazione.
Controllate e pulite regolarmente i canali di
aspirazione.
9.1 Taglio di pezzi stretti
(larghezza inferiore a 120 mm) (Fig. 12)
Regolate lʼarresto parallelo (7) in modo
n
corrispondente alla larghezza prevista del pezzo
da tagliare,
Spingete il pezzo da tagliare con tutte e due le
n
mani, allʼaltezza della lama (4) usate
assolutamente lo spingitore (3).
(compreso tra gli elementi forniti)
Spingere il pezzo da tagliare sempre fino alla
n
fine del cuneo (5).
Attenzione! In caso di pezzi corti usate lo
n
spingitore fino dallʼinizio del taglio.
9.2 Taglio di pezzi molto stretti
(larghezza inferiore a 30 mm) (Fig. 13)
Lʼarresto parallelo (7) deve venire regolato sulla
n
larghezza di taglio del pezzo da lavorare.
Premete il pezzo da tagliare con lʼappoggio (d)
n
contro la guida di arresto (25) e spingetelo con lo
spingitore (3) fino alla fine del cuneo (5).
Lʼappoggio non è compreso tra gli elementi
forniti!
(disponibile presso i rivenditori specializzati)
9.3 Tagli trasversali (Fig. 9)
Spingete la guida trasversale (14) nella
n
scanalatura (a) del piano di lavoro e impostate
lʼinclinazione desiderata (vedi 8.4).
Usate la barra di guida (25)
n
Spingete saldamente il pezzo da lavorare contro
n
la guida trasversale (14).
Accendete la sega.
n
Per eseguire il taglio spingete la guida
n
trasversale (14) e il pezzo da lavorare in
direzione della lama.
Attenzione: tenete sempre il pezzo da
n
lavorare spinto con la guida, mai il pezzo
I
