3.6.3 Montieren der Andruckform der peristaltischen Pumpe

Um einen vorzeitigen Verschleiß der Pumpenschläuche zu
verhindern, ist im Lieferzustand
Pumpenschlauch-Andruckform nicht montiert. Die Andruckform
muss montiert und befestigt werden, damit die Pumpe
ordnungsgemäß funktioniert. Siehe Abb. 3.10:
1. Stellen Sie sicher, dass der Pumpenschlauch
über den Pumpenrollen
2. Stellen Sie sicher, dass die Pumpenschlauchhülsen
D
und Klemmstücke
montiert sind.
3. Setzen Sie den Haltestift der Pumpen-Andruckform
wie gezeigt in die Pumpen-Andruckform
Sie dabei sicher, dass der Stift nicht über die Rückseite
der Pumpen-Andruckform hinausragt.
Hinweis: Während Schritt 4 müssen folgende Punkte
unbedingt sichergestellt werden:
– Der Pumpenschlauch darf nicht eingeklemmt
werden.
– Der Pumpenschlauch muss richtig über den
Pumpenrollen positioniert bleiben.
– Jeder Schlauch muss in der entsprechenden Nut in
der Andruckform verlaufen.
– Die Hülsen und Klemmstücke müssen an ihrer
Position bleiben.
4. Positionieren Sie die Pumpen-Andruckform über den
Pumpenschläuchen und -rollen, und drücken Sie sie bis
zum Anschlag fest nach unten. Stellen Sie dabei sicher,
dass die Pumpenschläuche in ihrer Position bleiben.
5. Drücken Sie den Haltestift
drehen Sie ihn um eine
um die Pumpen-Andruckform in ihrer Position zu
arretieren.
18
des Analysators
A
B
positioniert ist.
richtig in der Pumpenbodenplatte
F
ein. Stellen
E
bis zum Anschlag ein, und
1 / Umdrehung im Uhrzeigersinn,
4
die
richtig
C
E
C

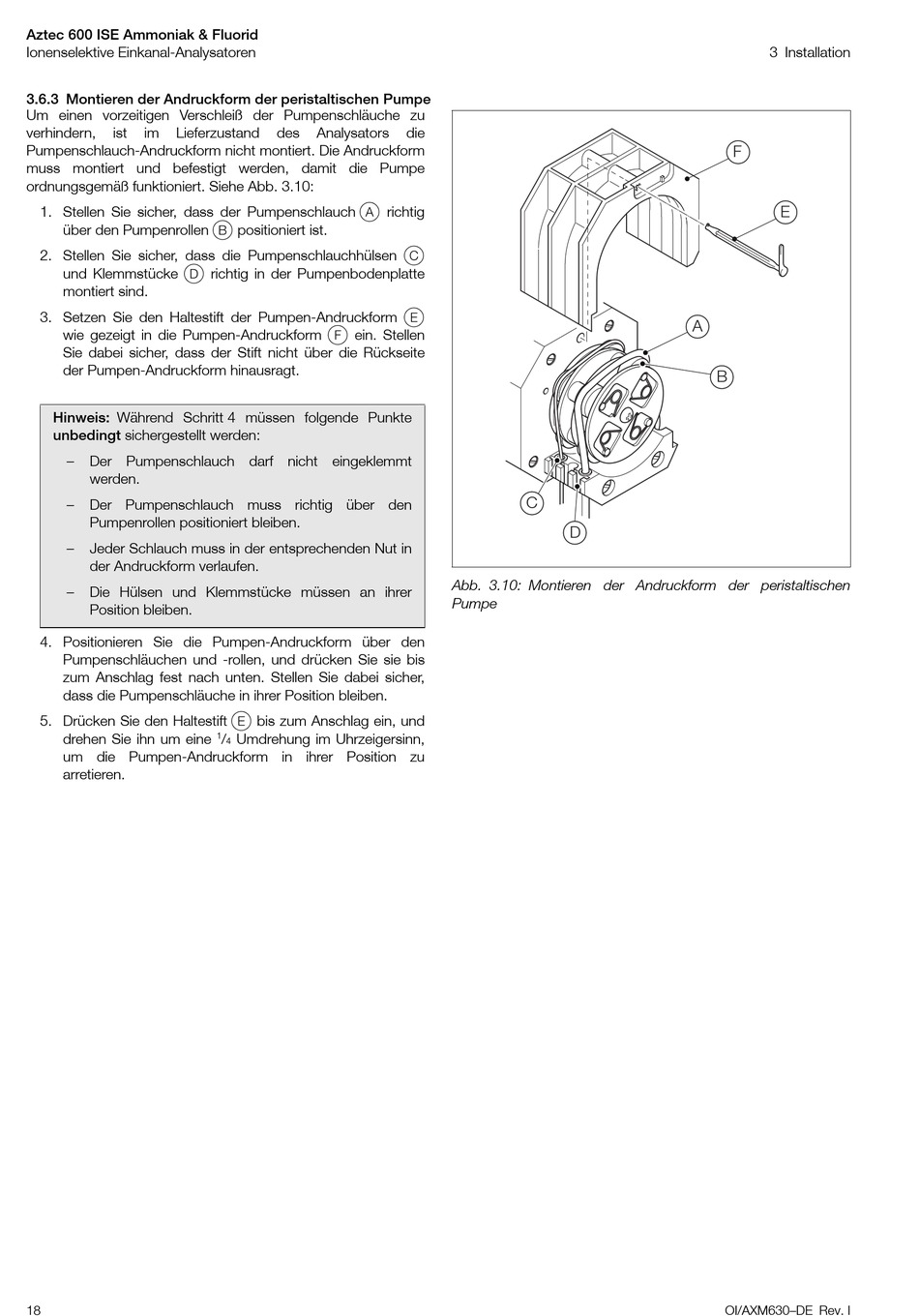

Abb. 3.10: Montieren der Andruckform der peristaltischen
Pumpe
F
A
B
D
