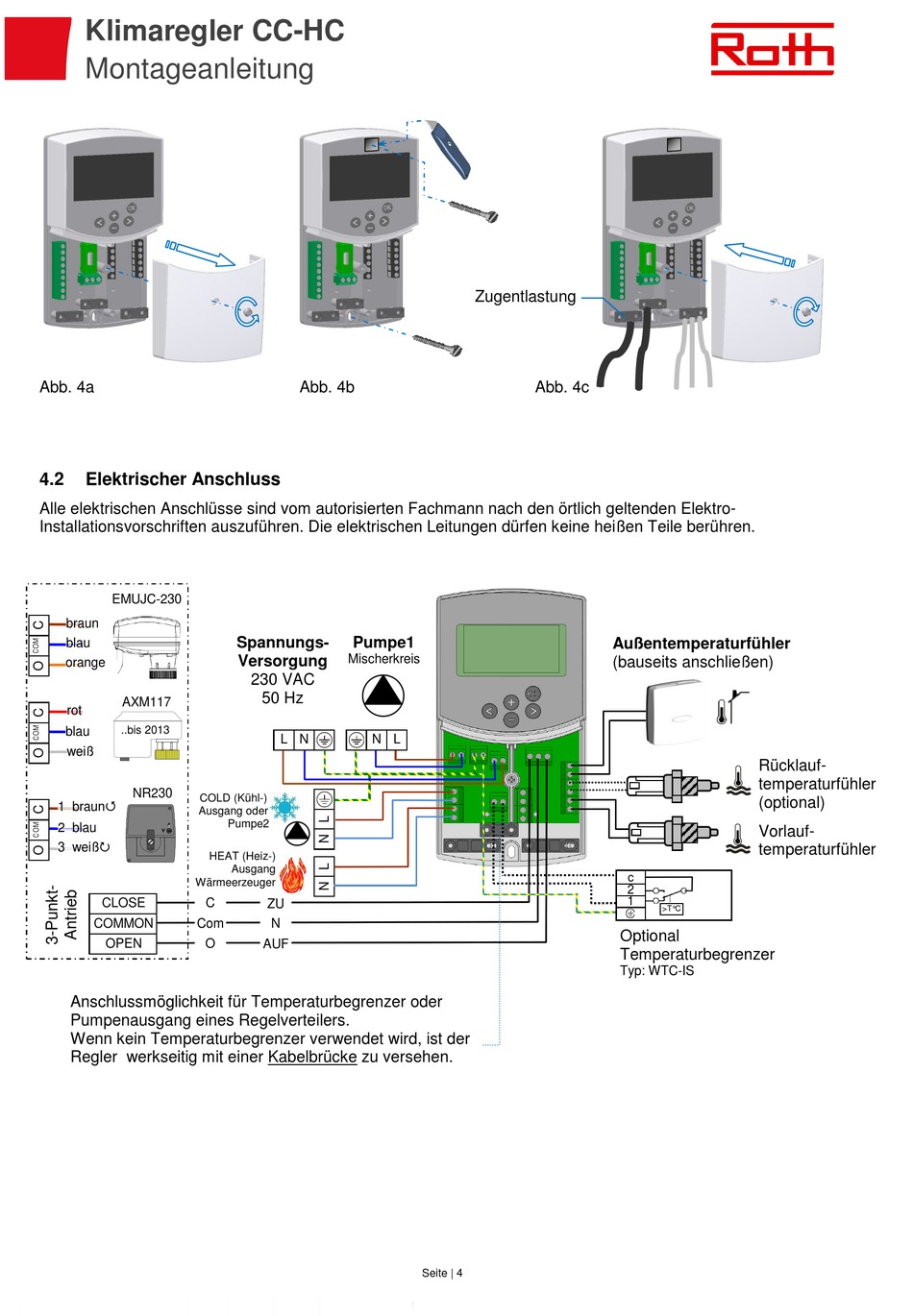

Klimaregler CC-HC
Montageanleitung
Abb. 4a
4.2
Elektrischer Anschluss
Alle elektrischen Anschlüsse sind vom autorisierten Fachmann nach den örtlich geltenden Elektro-
Installationsvorschriften auszuführen. Die elektrischen Leitungen dürfen keine heißen Teile berühren.
EMUJC-230
braun
blau
orange
AXM117
rot
..bis 2013
blau
weiß
NR230
COLD (Kühl-)
1 braun
Ausgang oder
2 blau
3 weiß
Wärmeerzeuger
CLOSE
C
COMMON
Com
OPEN
O
Anschlussmöglichkeit für Temperaturbegrenzer oder
Pumpenausgang eines Regelverteilers.
Wenn kein Temperaturbegrenzer verwendet wird, ist der
Regler werkseitig mit einer Kabelbrücke zu versehen.
Abb. 4b
Spannungs-
Pumpe1
Mischerkreis
Versorgung
230 VAC
50 Hz
L N
N
Pumpe2
HEAT (Heiz-)
Ausgang
ZU
N
AUF
Zugentlastung
Abb. 4c
L
Seite | 4
Außentemperaturfühler
(bauseits anschließen)
Rücklauf-
temperaturfühler
(optional)
Vorlauf-
temperaturfühler
c
2
1
>T°C
Optional
Temperaturbegrenzer
Typ: WTC-IS
