Klimaregler CC-HC
Montageanleitung

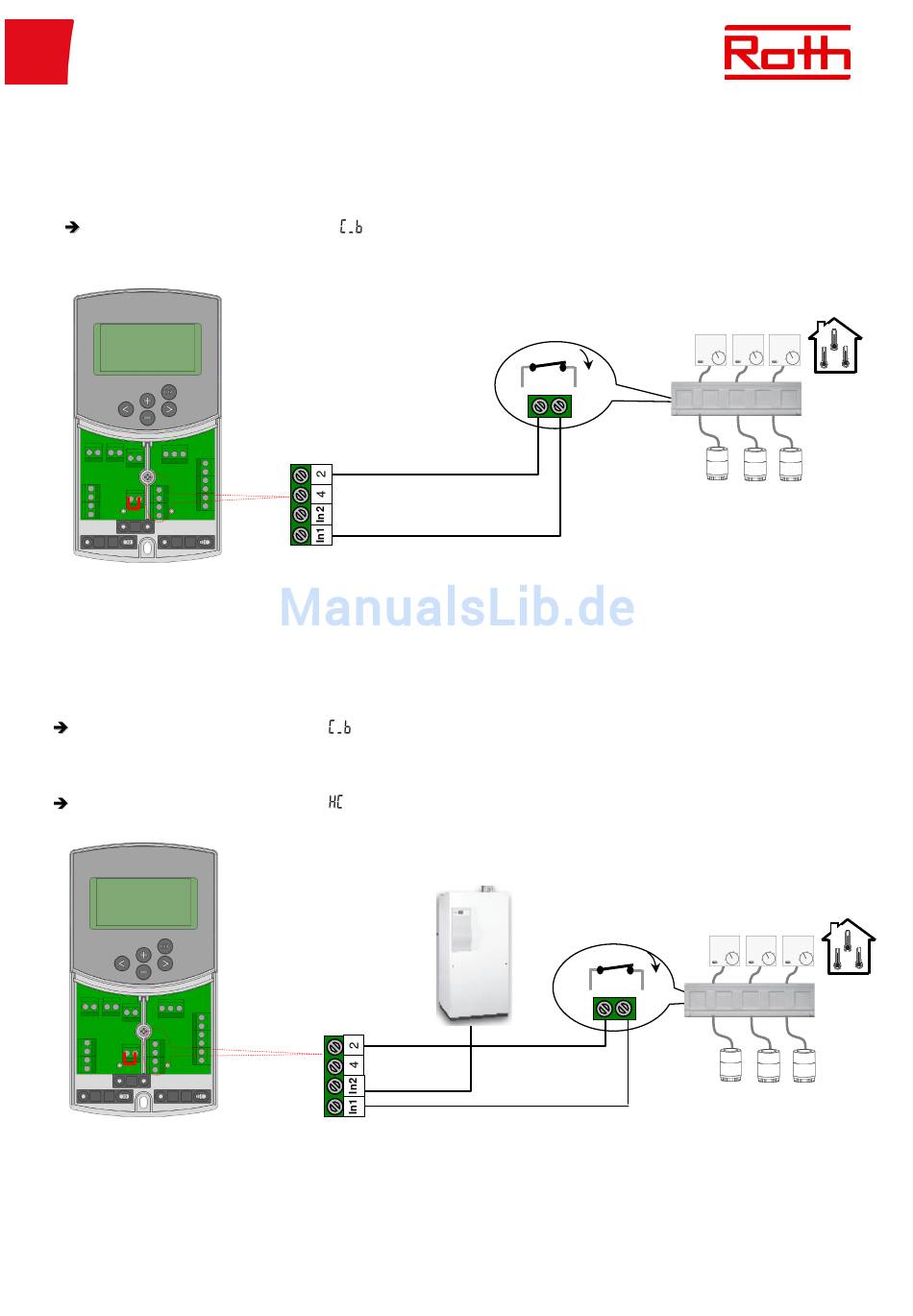

Beispiel 1: Fußbodenheizungsanlage mit elektrischem Regelverteiler.
In1 zur Abschaltung der Pumpe, wenn kein Wärmebedarf besteht (alle Stellantriebe geschlossen)
durch Einzelraumregelung mit Pumpenausgang.
- Pumpe ein
- Pumpe aus
System-Parameter Menü: #11 : »
Beispiel 2: Anlage mit Einzelraumregelung und Heiz-/Kühlbetrieb, Umschaltung über Signal von WP.
In 1: Einzelraumregelung mit Pumpenausgang
- Pumpe ein
- Pumpe aus
System-Parameter Menü: #11 : »
In2 zur Umschaltung der Anlagen Betriebsweise:
- Heizen
- Kühlen
System-Parameter Menü: #12 : »
ACHTUNG: Eingänge In1 und In2 nur mit einem kompatiblen Signal: (Phase: 230 V oder 0 V) beschalten.
= 230 V auf In1, es ist mindestens 1 Heizkreis offen.
=
0 V auf In1, alle Heizkreis geschlossen. Pumpe geht nach Nachlaufzeit aus.
«
Ausgang (L)
Eingang In1
= 230 V auf In1, es ist mindestens 1 Heizkreis offen.
=
0 V auf In1, alle Heizkreis geschlossen. Pumpe geht nach Nachlaufzeit aus.
«
=
0 V auf In2
= 230 V auf In2
«
z. B. von Wärmepumpe
230 V (L) = Kühlen
0 V = Heizen
Pumpen-Signal
geschlossen = Pumpe ein
Umschaltsignal
Heizen/Kühlen
Pumpen-Signal
geschlossen
= Pumpe ein
Seite | 7
Einzelraumregelung
Abb. 8
Einzelraumregelung
mit Pumpenausgang
Abb. 9
