2.2 Kurzbeschreibung des Geräts
Der Kaminofen ist eine Zeitbrandfeuerstätte. Der Aufbau des Kaminofens entspricht den Anforderungen der Norm EN16510-2-
1:2022. Konstruktionstechnisch handelt es sich um eine hochwertige, doppelwandige Konstruktion aus Stahl- und Gussteilen. Die
Feuerraumauskleidung besteht aus Vermiculitplatten, der Rost und der Abgasstutzen aus Guss. Die Glaskeramik in der Feuerraumtür
ist gehärtet und hitzebeständig. Die Dichtschnüre sind mit Klebstoff befestigt. Die Scharniere der Feuerraumtür können bei Bedarf
angepasst werden. Am unteren Bereich der Tür befindet sich eine Rückholfeder, die verhindert, dass die Tür offen stehen bleibt. Die
Verkleidungselemente können bei Beschädigung ausgetauscht werden. Der Anschluss ist auch an bereits mehrfach belegten
Schornsteinen möglich. Der Durchmesser des anschließbaren Rauchrohres /des Rauchrohrstutzens/ des Anschlussstücks beträgt 150
mm. Wie der Übersichtstabelle zu entnehmen ist, verfügen einige Modelle über einen Anschluss für externe Verbrennungsluft,
andere nicht. Der externe Luftanschluss befindet sich auf der Rückseite des Korpus; der verwendbare Rohrdurchmesser beträgt 100
mm. Bei Modellen ohne externen Luftanschluss erfolgt die Luftzufuhr aus dem Aufstellraum. Als Brennstoffe sind Scheitholz und
Braunkohlenbriketts zugelassen. Das Holzlagerfach ist – je nach Ausführung - mit einer Tür versehen. Der Aschekasten befindet sich
hinter der Feuerraumtür. Die Frischluftregler werden manuell bedient und sind durch Öffnen der Holzlagertür zugänglich.
Wichtige Hinweise:
•
Kaminöfen sind ausschließlich als Zusatzheizung konzipiert und dürfen nicht als Hauptheizquelle verwendet werden.
•
Eine jährliche Wartung ist unerlässlich, um die Funktionstüchtigkeit des Geräts zu gewährleisten.
•
Verfeuern Sie ausschließlich gut abgelagertes Hartholz wie Eiche oder Buche.
•
Bewegliche und mechanisch beanspruchte Bauteile (z. B. Klickverschluss) sind regelmäßig mit Graphitspray zu schmieren,
um eine einwandfreie Funktion zu gewährleisten.
2.3 Konstruktionsübersicht
1. Feuerraum mit Vermiculitauskleidung
2. Rost
3. Feuerraumtür
4. Abdeckplatte /in diversen Materialausführungen
5. Holzfachtür (nicht in allen Versionen verfügbar)
6. Abgasanschlussmöglichkeiten
7. Seitenverkleidung
8. Verbrennungsluftanschluss
9. Aschekasten
10. Luftschieber (Primär- und Sekundärluft)
11. Schnappverschluss
12. Scharniere
13. Holzlagerfach
14. Holzlagerfachtürschloss
15. Stangengriff
16. Türdichtungen
17. Türglaskeramik
18. Teefach (nicht in allen Versionen verfügbar)

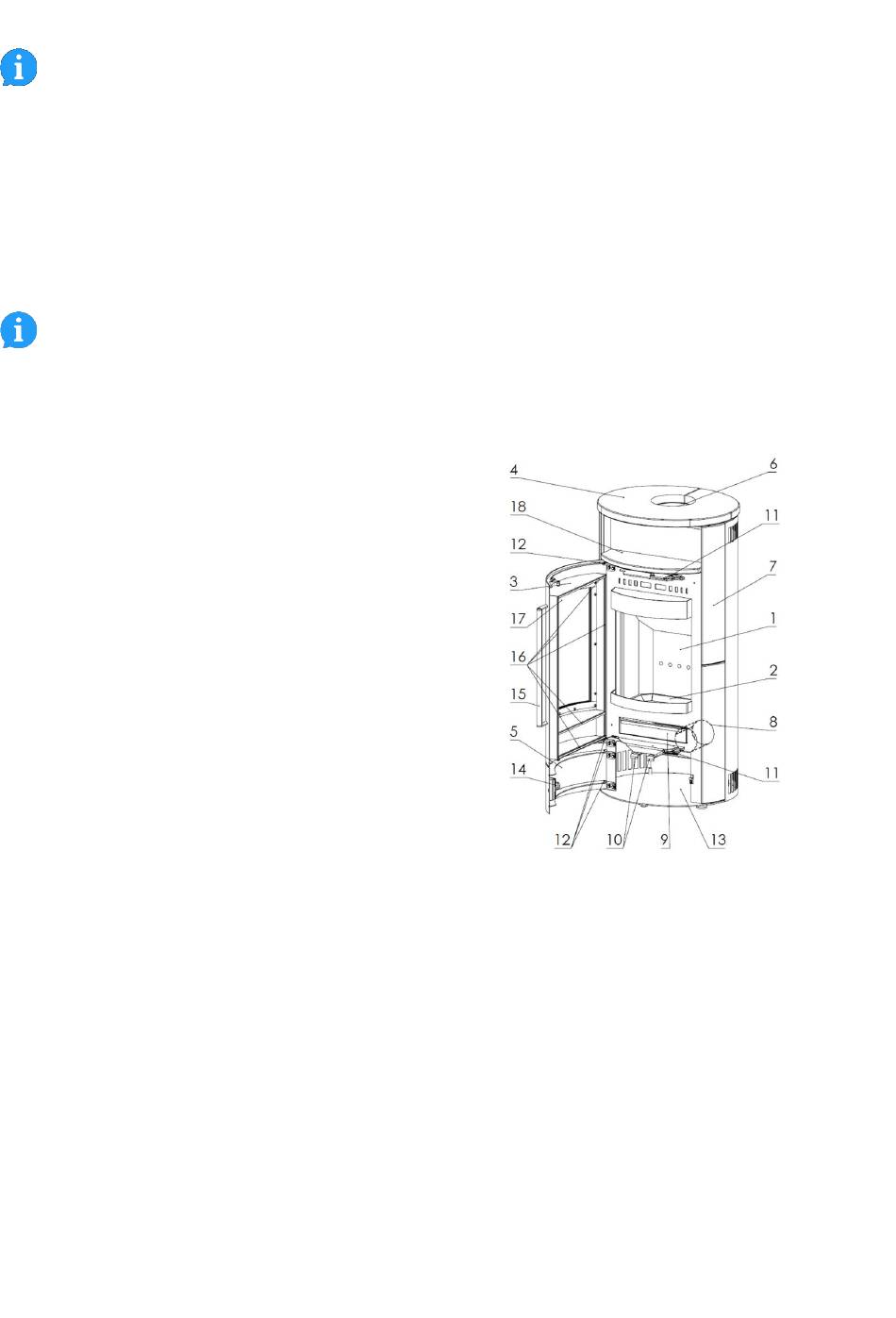

Ab b i l d u n g 1 – Au f b a u d e s G e r ä t s m i t
S c h n a p p v e r s c h l u s s u n d V e r b r e n n u n g s l u f t a n s c h l u s s
