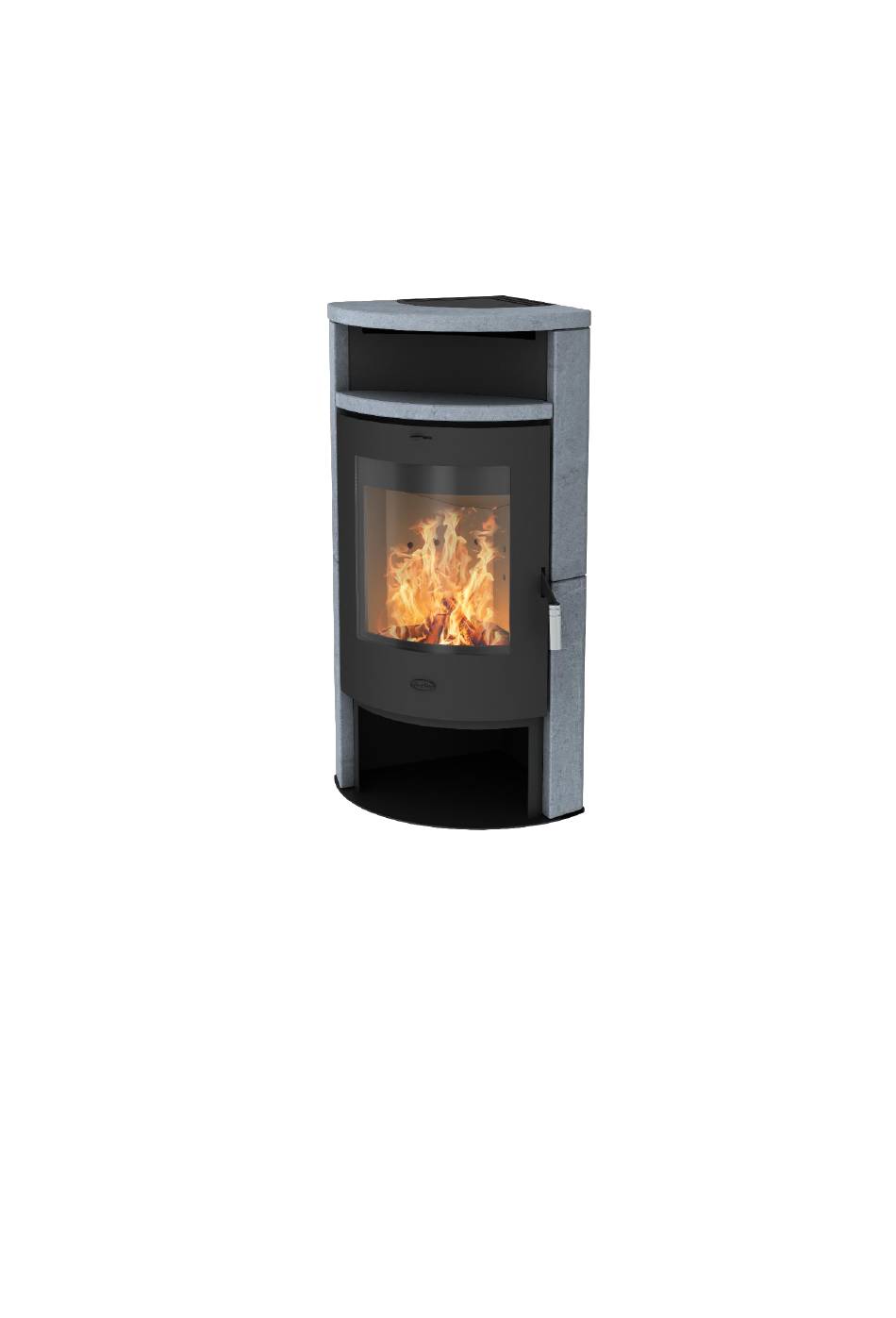

Bedienungsanleitung
Aufstell-, Montage- und Garantieinformationen
Für die Kaminofenversionen: R2871/R2874/R3500/R3503
Sehr geehrter Kunde
wir bedanken uns, dass Sie sich für den Kauf unseres Kaminofens entschieden haben. Das sichtbare Feuer Ihres neuen Kaminofens
vermittelt Behaglichkeit und Geborgenheit. Die kombinierte Wärmeabgabe mittels Warmluft und Strahlung sorgt für ein
angenehmes und gesundes Raumklima. Moderne Verbrennungstechnik und die Verwendung hochwertiger Materialien
gewährleisten in Kombination mit einem effektiven Wärmetausch einen hohen Wirkungsgrad und einen niedrigen
Brennstoffverbrauch.
Bei Beachtung der Bedienungsanleitung können die empfohlenen Brennstoffe ohne unnötigen Emissionen verbrannt werden. Nicht
zuletzt schafft das flackernde Feuer in Ihrem Kaminofen einen attraktiven Mittelpunkt in Ihrem Zuhause. Durch den Einsatz
hochwertiger Materialien haben wir dafür gesorgt, dass die Freude am Feuererlebnis möglichst lange Zeit erhalten bleibt. Wichtig ist
jedoch, dass auch Sie dazu beitragen.
Bitte lesen Sie die folgende Anleitung sorgfältig durch und beachten Sie alle Hinweise und Ratschläge. Ein falscher Aufbau oder
Anschluss, die Überlastung der Feuerstätte sowie die Verwendung ungeeigneter Brennstoffe können trotz hoher Qualität zu Schäden
an der Feuerstätte, dem Verbindungsstück oder dem Schornstein führen.
Im Namen unseres gesamten Teams wünschen wir Ihnen viel Freude und viele gemütliche Stunden mit Ihrer neuen Feuerstätte.
Die Ofenexperten Ihres Vertrauens
Inhaltsverzeichnis
Verwandte Anleitungen für Fireplace MALTA R2871
Inhaltszusammenfassung für Fireplace MALTA R2871
- Seite 1 Bedienungsanleitung Aufstell-, Montage- und Garantieinformationen Für die Kaminofenversionen: R2871/R2874/R3500/R3503 Sehr geehrter Kunde wir bedanken uns, dass Sie sich für den Kauf unseres Kaminofens entschieden haben. Das sichtbare Feuer Ihres neuen Kaminofens vermittelt Behaglichkeit und Geborgenheit. Die kombinierte Wärmeabgabe mittels Warmluft und Strahlung sorgt für ein angenehmes und gesundes Raumklima.
-
Seite 2: Inhaltsverzeichnis
6874-473D Inhaltsverzeichnis Wichtige Warn- und Sicherheitshinweise ................................ 3 Warnhinweise ....................................... 3 Symbolerklärungen....................................3 Sicherheitshinweise im Allgemeinen ..............................3 1.3.1 Heiße Oberflächen ..................................3 1.3.2 Anschlüsse ....................................... 3 1.3.3 Brandgefahr ....................................3 1.3.4 Abgasaustritt ....................................3 1.3.5 Verpuffungsgefahr ..................................3 1.3.6 Schornsteinbrand .................................... - Seite 3 6874-473D Türschloss ......................................17 Dichtungen ......................................17 Schornstein ......................................17 Entsorgung ........................................18 Tipps für die Praxis ......................................18 Heizen während der Übergangszeit ..............................18 Allgemeine Garantiebedingungen ................................19 10.1 Umfang der Garantie ..................................19 10.2 Gegenstand der Garantie ................................... 19 10.3 Gültigkeit ......................................
-
Seite 4: Wichtige Warn- Und Sicherheitshinweise
6874-473D 1. Wichtige Warn- und Sicherheitshinweise Warnhinweise Die Bedienungsanleitung enthält wichtige Hinweise zur Installation, zum ordnungsgemäßen Betrieb und zur Wartung. Bei der Aufstellung des Kaminofens einschließlich der Abgas- und Verbrennungsluftanschlüsse - sowie während des Betriebs sind die folgenden Vorschriften und Unterlagen zu beachten: ... -
Seite 5: Produktangaben
6874-473D 2. Produktangaben Kurzbeschreibung des Geräts Der Kaminofen ist eine Zeitbrandfeuerstätte in Eckausführung und für die Aufstellung in einer Raumecke konzipiert. Die diversen Ausführungen des Kaminofens unterscheiden sich lediglich im Verkleidungsmaterial. Der Aufbau des Kaminofens entspricht den Anforderungen der Norm EN16510-2-1:2022. Konstruktionstechnisch handelt es sich um eine hochwertige, doppelwandige Konstruktion aus Stahl- und Gussteilen. -
Seite 6: Technische Daten
6874-473D Technische Daten: Versionen / Gewicht: R2871 Speckstein: 139 kg R2874 Naturstein: 139 kg R3500 Speckstein: 170 kg R3503 Naturstein: 170 kg Geprüft nach Norm: EN 16510-1:2022; EN 16510-2-1:2022/Zeitbrand/ Zugelassene Brennstoffe: Scheitholz / Braunkohlenbriketts (BB7) Raumheizvermögen: Min. 47 m ; Max. 116 m Nennwärmeleistung: Scheitholz/BB7 6/6 kW Raumwärmeleistung: Scheitholz/BB7... -
Seite 7: Maßzeichnungen
6874-473D Maßzeichnungen: 2.4.1 R2871/R2874 A b b i l d u n g 2 - H a u p t m a ß e 2.4.2 R3500/R3503 A b b i l d u n g 3 - H a u p t m a ß e... -
Seite 8: Zubehörteile
Abgastemperatur beim Eintritt in den Schornstein ca. 230–300 °C. Dieser restliche Energiegehalt des Abgases erzeugt den erforderlichen Förderdruck (Auftrieb) im Schornstein - dem "Motor der Feuerstätte". Das ist das Funktionsprinzip eines Fireplace- Kaminofens. Aufgrund der Konstruktion unserer Geräte werden relativ geringe Brennstoffmengen pro Brennvorgang benötigt – bei... -
Seite 9: Installation
6874-473D 1: Primärluft 2: Sekundärluft 3: kühle Raumluft 4: Warmluft 5: Abgas 6: Heizgas 7: Rost 8: Feuerraumauskleidung 9: Tertiärluft 10: Stehrost A b b i l d u n g 4 – Fi r e - P l u s S y s t e m , s c h e m a t i s c h e D a r s t e l l u n g 3. -
Seite 10: Beachten Sie Folgendes
6874-473D 3.2.1 Beachten Sie Folgendes: Wählen Sie den Aufstellplatz der Feuerstätte möglichst nahe am Schornstein, um lange, waagerechte Verbindungsstücke zu vermeiden. Verwenden Sie zur Kontrolle eine Wasserwaage. Der Aufstellboden muss eben und waagerecht sein. Der Boden muss über ausreichende Tragfähigkeit verfügen. Bei unzureichender Tragfähigkeit kann ggf. eine Lastverteilungsplatte verwendet werden. -
Seite 11: Rauchrohre
6874-473D Anschluss oben: Die Anschlusshöhe kann individuell gewählt werden, darf jedoch 1 m über der Oberkante des Kaminofens nicht überschreiten. Der waagerechte Teil des Verbindungsstücks muss mindestens 40 cm Abstand zur Decke einhalten. Bitte achten Sie darauf, dass das Verbindungsstück im Übergangsbogen von senkrecht zu waagerecht mit einer dicht schließenden Reinigungsklappe ausgestattet ist. -
Seite 12: Benummerung
6874-473D Benummerung Prüfeckenboden Frontplatte gleichen Aufbaus wie Prüfecke Strahlungsbereich Bodenschutzplatte Kritischer Bereich (aufgrund von Strahlung) Prüfeckenwände Mindestabstände [mm] Abstand zur Decke Abstand zur Frontplatte Abstand am Fußboden nach vorne Abstand unter der Feuerstätte (bei Feuerstätten ohne Füße) Abstand zur Seitenwand im Strahlungsbereich Abstand zur Seitenwand im Strahlungsbereich Abstand zur Seitenwand Abstand zur Seitenwand... -
Seite 13: Über Brennstoffe
6874-473D 4. Über Brennstoffe Welche Brennstoffe sind geeignet bzw. zulässig? Grundsätzlich sind folgende Brennstoffe für den Betrieb Ihres Kaminofens geeignet: gut abgelagertes, trockenes Scheitholz – ausschließlich Hartholz wie Buche oder Eiche! Braunkohlenbriketts Unabhängig davon, welchen Brennstoff Sie verwenden: Setzen Sie ausschließlich hochwertige Qualitätsbrennstoffe ein. Ihr Schornsteinfeger sowie der Fachhandel beraten Sie dazu gerne. - Seite 14 6874-473D Andere als die zugelassenen Brennstoffe dürfen nicht verwendet werden. Gemäß Bundes-Immissionsschutzgesetz ist es verboten, unter anderem folgende Materialien in Kaminöfen zu verbrennen: feuchtes, bzw. holzschutzmittelbehandeltes Holz Hackschnitzel Rinden- oder Spanplattenreste Kohlengrus Abfälle, Müll, Kunststoffe, Plastik usw. ...
-
Seite 15: Inbetriebnahme, Erstes Anzünden
6874-473D 5. Inbetriebnahme, erstes Anzünden Damit Brennstoff schnell zündet, Beginn hohe Verbrennungstemperatur erforderlich. Legen daher eine ausreichende Menge Anzündholz und Scheitholz auf den Rost des Feuerraumbodens. Platzieren Sie zwei bis drei größere Holzscheite mit etwas Abstand nebeneinander und legen Sie darauf einige kleinere Anzündhölzer kreuzweise. -
Seite 16: Heizbetrieb
6874-473D 6. Heizbetrieb Reinigen Sie den Feuerraumboden von Asche und leeren Sie anschließend den Aschekasten. Führen Sie diese Arbeiten ausschließlich im kalten Zustand des Ofens durch! Wenn der zuvor aufgegebene Brennstoff vollständig abgebrannt ist, öffnen Sie die Feuerraumtür langsam und vorsichtig, um zu vermeiden, dass Asche oder Heizgase aus dem Feuerraum austreten. -
Seite 17: Reinigung Und Pflege
6874-473D 7. Reinigung und Pflege Führen Sie Reinigungs- und Wartungsarbeiten ausschließlich durch, wenn der Ofen vollständig abgekühlt ist und sich keine heiße Glut mehr im Inneren befindet! Die Reinigungsöffnungen müssen jederzeit frei zugänglich sein. Eine regelmäßige Reinigung und Pflege gewährleistet die lange Lebensdauer Ihres Kaminofens. Es dürfen ausschließlich vom Hersteller gelieferte oder freigegebene Ersatzteile verwendet werden. -
Seite 18: Türschloss
6874-473D halten, können Sie die Seitenelemente in Richtung des Feuerraums kippen und anschließend auch die Umlenkplatte entfernen. Auf diese Weise wird die Rauchkammer zugänglich und kann mit einem Handfeger gereinigt werden. Dieser Vorgang muss zu Beginn jeder Heizsaison oder bei Bedarf durchgeführt werden. A b b i l d u n g 1 2 –... -
Seite 19: Entsorgung
6874-473D 8. Entsorgung Informationen zur Demontage, zum Recycling und zur Entsorgung des Ofens am Ende seines Lebenszyklus: Allgemeine Hinweise: Bitte erkundigen Sie sich im Vorfeld bei Ihrem örtlichen Entsorgungsunternehmen, ob die nachfolgend aufgeführten Materialien für das Recycling oder die Entsorgung geeignet sind. Klären Sie, ob diese getrennt oder gemeinsam entsorgt werden können. -
Seite 20: Allgemeine Garantiebedingungen
6874-473D 10. Allgemeine Garantiebedingungen 10.1 Umfang der Garantie Zwei Jahre Garantie auf den Korpus hinsichtlich der zweckgemäßen Materialbeschaffenheit, Verarbeitung sowie Funktionsfähigkeit gemäß DIN EN 16510-2-1:2022. Voraussetzung für die Inanspruchnahme der Garantie ist die sorgfältige Beachtung der Aufbau- und Bedienungsanleitung sowie die Einhaltung der auf dem Typenschild angegebenen Leistungsdaten. -
Seite 21: Typenschild(Er) Für Die Ofenfamilie
Das Typenschild ist bei allen Mitgliedern der Ofenfamilie gleich und unterscheidet sich lediglich in der Modellnummer und der Bezeichnung. *Siehe in der Zeile „Modell“ nach: R2871: Speckstein R2874: Naturstein R3500: Speckstein R3503: Naturstein Fireplace Kft. Vértanuk tere 4. H-2800 Tatabánya E-mail: info@fireplace.de Leistungserklärung: EN 16510-1:2022; EN 16510-2-1:2022 Notifiziertes Prüflabor Nr.: 3102 Raumheizung in Gebäuden ohne Warmwasserbereitung... -
Seite 22: Konformitätserklärung
6874-473D 12. Konformitätserklärung EG Konformitätserklärung: 2009/125/EC Richtlinie für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energie- verbrauchsrelevanter Produkte (Ökodesign) Hersteller: Fireplace GmbH H2800 Tatabánya, Vértanúk tere 4., Ungarn info@fireplace.de Modell: R2871: mit Speckstein Verkleidung R2874: mit Naturstein Verkleidung R3500: mit Speckstein Verkleidung R3503: mit Naturstein Verkleidung Diese EG- Konformittätserklärung gilt für das oben beschriebene Produkt und beschreibt die Überstimmung mit den... -
Seite 23: Erforderliche Angaben Für Festbrennstoff-Einzelraumheizgeräte
Raumtemperaturkontrolle mit Erkennung [nein] offener Fenster mit Fernbedienungsoption [nein] Fireplace Kft., Vértanuk tere 4. H-2800 Tatabánya (*) PM = Staub, OGC = gasförmige organische Verbindungen, CO = Kohlenmonoxid, NOx = Stickoxide (**) Nur bei der Anwendung der Korrekturfaktoren F(2) oder F(3) erforderlich...
