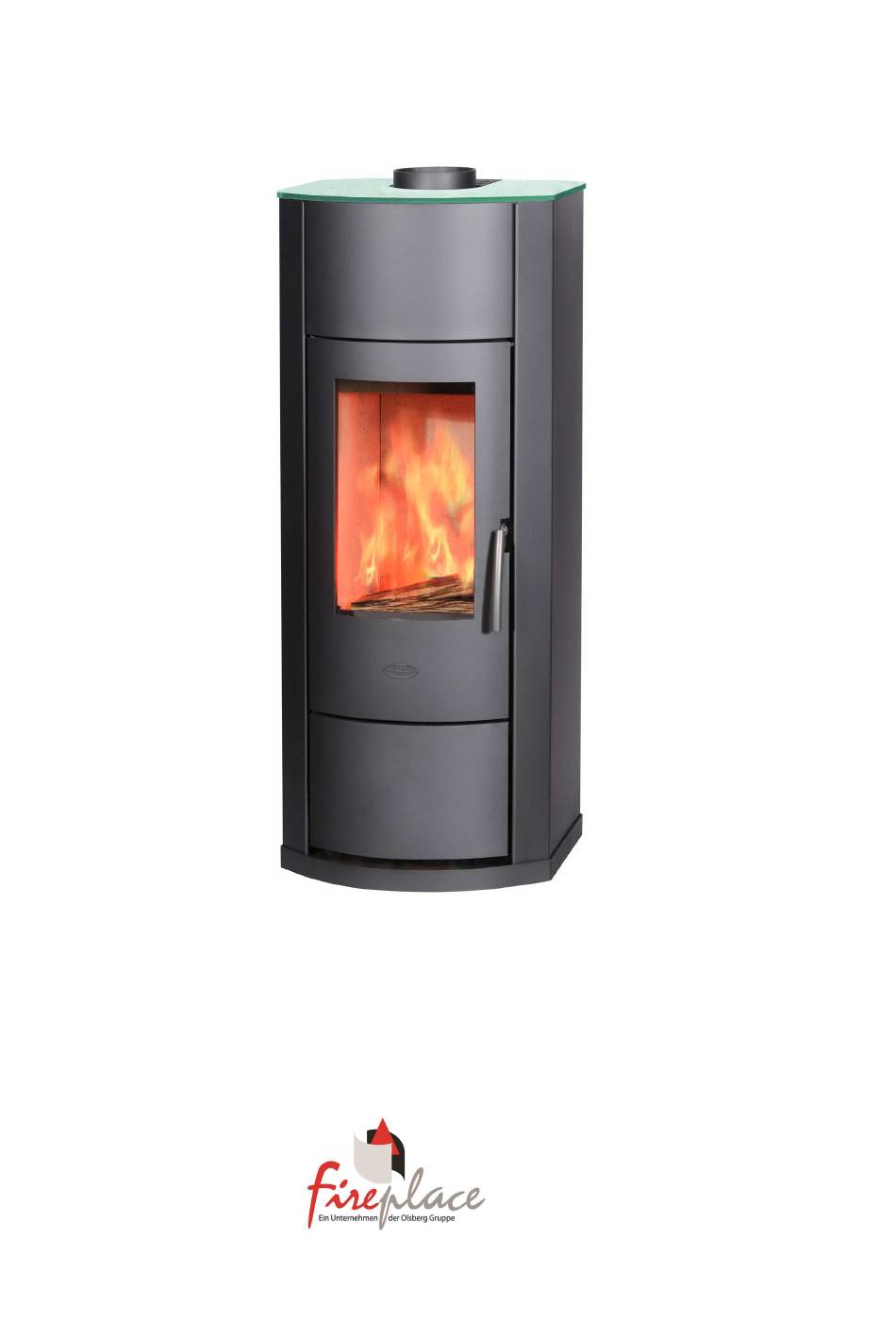

- Seite 1 … KAMINOFEN NERO Seite 1 von 26...
-
Seite 2: Sehr Geehrter Kunde
Brennstoffverbrauch! Die Brennstoffe, trockenes Holz, Braunkohlenbriketts und ggf. Holzbriketts können bei Beachtung der Bedienungsanleitung ohne unnötigen Emissionen verbrannt werden. Und nicht zuletzt schafft das flackernde Kaminfeuer in Ihrem Fireplace Kaminofen einen attraktiven Mittelpunkt für die Familie und Freunde. Durch... -
Seite 3: Wichtige Hinweise
Wichtige Hinweise Lesen Sie bitte vor Installation und Inbetriebnahme alle Anleitungen und Informationen. Sie vermeiden so Fehlfunktionen und Bedienfehler. Der Installateur und der Betreiber sind verpflichtet, sich vor Inbetriebnahme anhand der Anleitungen ausreichend zu informieren. Für Druckfehler und Änderungen nach Drucklegung können wir keine Haftung übernehmen. -
Seite 4: Technische Daten
0 °C bis + 50 °C Zulässig (Ofen = Bauart 1) unter Beachtung Mehrfachbelegung (Anschluss an gemeinsamen Schornstein) der jeweils örtlich gültigen Vorschriften Gewicht Grundkörper inklusive Zubehör (ohne Wasserfüllung) Ausführung Nero Glas ca. 208 kg Ausführung Nero Speckstein ca 212 kg Ausführung Nero Keramik ca. -
Seite 5: Typenschild & Fertigungsnummer
Das Typenschild mit der Fertigungsnummer des Gerätes finden Sie auf der Ofenrückwand. Funktionsbeschreibung Der Kaminofen Nero erzeugt im Heizbetrieb Warmluft, die zum Großteil über den im Gerät integrierten Wärmetauscher aufgenommen wird. Zusätzlich wird an den Seitenflächen, den Sichtscheiben aus Keramikglas angenehme Strahlungswärme erzeugt. -
Seite 6: Maβzeichnungen
Seite 6 von 26... - Seite 7 Seite 7 von 26...
-
Seite 8: Brandschutzbestimmungen
Vorschriften und Regeln sind zu beachten (z.B. Feuerungsverordnung). Sicherheitsabstände innerhalb des Strahlungsbereichs (siehe Abbildung Brandschutzabstände Nero) Im Sichtbereich (Strahlungsbereich) des Feuers muss von zu schützenden Bauteilen wie z.B. brennbaren Bauteilen, zu schützenden Wänden, Holzbalken, Möbeln oder auch zum Beispiel zu Dekostoffen / Gardinen etc. -
Seite 9: Installation / Anschluss
Möglichkeit, die Verbrennungsluft direkt von außen oder aus einem anderen, genügend belüfteten Raum (z.B. Keller) zuzuführen. Der Kaminofen Nero bietet serienmäßig hierfür den zentralen Luftansaugstutzen Ø 100 mm auf der Rückseite. Für die Luftleitung dürfen nur glatte Rohre mit einem Mindestdurchmesser von 100 mm verwendet werden. -
Seite 10: Schornstein
Feuerungsverordnung, Fachregeln, DIN-Normen etc.) sind zu beachten. 4. Wir empfehlen für die Einbindung die Verwendung der vorgeschlagenen Komponenten. Diese sind ideal auf den Kaminofen Nero abgestimmt. Bitte beachten Sie unbedingt die separaten Bedienungs- und Montageanleitungen dieser Komponenten. Speziell die Bedienungs- und Montageanleitung des Elektronik-Thermostats ET 2. -
Seite 11: Anschlussskizze An Das Heizungssystem
Hinweis: Fühler F1 und F2 sind im Lieferumfang des Elektronik-Thermostats ET 2 enthalten Seite 11 von 26... -
Seite 12: Wasserseitiger Anschluss & Verrohrung
Der Nero ist serienmäßig verrohrt und bis zu den Anschlüssen dichtheitsgeprüft / abgedrückt. Der wasserseitige Anschluss erfolgt nach Abnahme der Rückwand. Der Ofen darf nie ohne Wasser und nie ohne funktionsfähige, fachmännisch installierte Frischwasserversorgung/-ablauf der TAS sowie den zugehörigen Sicherheitsarmaturen betrieben werden! Es besteht sonst Explosionsgefahr. - Seite 13 Tauchhülse Wasser-Wärmetauscher: Messstelle Temperatur im Wärmetauscher. Für Einbau externer Kesselfühler F1 bzw. FKY-Fühler. Fühler Thermoregelung serienmäßig eingebaut Handentlüfter Fühlerhülse für TAS (Thermische Ablaufsicherung) TAS (Thermische Ablaufsicherung) Achtung: die Funktion der TAS muss bei Installation sowie turnusmäßig wiederkehrend mind. 1x/Jahr geprüft werden (separates Beiblatt TAS beachten).
-
Seite 14: Montage Des Kessel-Fühlers
Zur Montage des Kessel-Fühlers muss die Rückwand entfernt werden. Die Fühlerhülse zum Einbau des Kessel- Fühlers (zur Erfassung der Temperatur im Wasserwärmetauscher des Nero) befindet sich rechts oben. In der Tauchhülse ist bereits der Kapillarfühler für den Thermo- Regler eingebaut Zum Einbau des Kesselfühlers die... -
Seite 15: Montage Der Einbau-Led (Bei Verwendung Des Et 2) - Zubehör
Montage der Einbau-LED (bei Verwendung des ET 2) - Zubehör Die im Lieferumfang des Elektronik-Thermostats ET2 (Zubehör) enthaltene Einbau-LED kann wie dargestellt im Holzlagerfach des Nero (hinter der unteren Tür) installiert werden. Wird der Haltewinkel für die LED nicht benötigt, kann dieser abgeschraubt werden. -
Seite 16: Zugelassene Brennstoffe
Zugelassene Brennstoffe Im Kaminofen Nero dürfen nur die in der 1. BImSchV (Bundesimmissionsschutz-Verordnung) zugelassenen Brennstoffe verwendet werden. • Trockenes, naturbelassenes, stückiges Holz einschließlich anhaftender Rinde. Hackschnitzel, Reisig oder Zapfen dürfen wegen möglicher Überlastung nur zum Anzünden verwendet werden. Ideal sind Holzscheite, die nicht länger als 25 cm sind und 30 cm Umfang nicht überschreiten. -
Seite 17: Heizbetrieb
Bezirksschornsteinfegermeister). Erstes Anheizen Alle Stahl- und Gussteile des Kaminofens wurden im Werk mit hochhitzebeständigem Lack beschichtet und eingebrannt. Beim ersten Anheizen des neuen Nero trocknet der Lack nach. Dabei können Geruch und Dämpfe entstehen. Bitte beachten Sie folgende Ratschläge: •... -
Seite 18: Heizbetrieb Mit Holz
Heizbetrieb mit Holz Die Heizleistung wird durch die Menge und Form der Holzscheite und den Schornsteinzug bestimmt. Viel Brennstoff ergibt zu große Heizleistung, wenig oder feuchter Brennstoff ergibt zu kleine Heizleistung. Nehmen Sie Holzscheite mit maximal 25 cm Länge und einem Umfang von maximal 30 cm. - Seite 19 Brennstoff + Betriebszustand Stellung Stellung Stellung Brennstoffwähler Sekundärluftschieber Thermoregler Anheizen, Holz / Nennwärme- Holzbriketts leistung / Braunkohlenbri ½ AUF Normalbetrie ketts (= Mitte) Gluthaltung (Flammen müssen ½ AUF ganz erloschen sein) (= Mitte) Achtung: Sekundärluftschieber nie ganz schließen, da sonst die Scheibe schnell verschmutzt. Aus ökologischen Gründen bitte Gluthaltung vermeiden.
-
Seite 20: Reinigung Und Pflege
Fachhandwerker. Feuerraum Am Ende der Heizperiode sollte der Feuerraum des Kaminofens Nero gründlich gereinigt werden. Dazu den Feuerraum und den Ascheladeraum z.B. mit einem Staubsauger gründlich aussaugen. Umlenkungen und Wasserwärmetauscher Alle Umlenkungen und der Wärmetauscher oberhalb des Feuerraums müssen regelmäßig (min. - Seite 21 Tür oberhalb des Brennraums öffnen. Isolierung entfernen. Obere und untere Hitzeschutzplatte (Vermiculite) entfernen. Seite 21 von 26...
- Seite 22 Dann beide Schrauben am U-Profil lösen und U-Profil nach oben entnehmen. Jetzt den Revisionsdeckel abnehmen. Umlenkungen oben (3 x Vermiculite) und unten (2 x Stahlblechplatte) entnehmen. Alle Rohre des Wärmetauschers mit Bürste gründlich reinigen. Umlenkplatte entnehmen & Wärmetauscher von unten gründlich reinigen. Danach erfolgt Zusammenbau...
-
Seite 23: Entlüften + Funktionstest Der Thermischen Ablaufsicherung (Tas)
Entlüften + Funktionstest der thermischen Ablaufsicherung (TAS) Der Nero muss in regelmäßigen Abständen entlüftet werden. Wenn sich Luft im Nero angesammelt hat, kann das Wasser nicht zirkulieren und der Ofen gibt keine Wärme an die Zentralheizung ab. Durch die mangelnde Zirkulation kann es zusätzlich zum Auslösen der TAS kommen und der Ofen kann beschädigt werden. -
Seite 24: Bestimmungsgemäße Verwendung
Geruch und Rauch verschwinden nach mehrmaligem, starkem Heizen. Siehe auch „Erstes Anheizen“. Bestimmungsgemäße Verwendung: Der Kaminofen Nero dienen ausschließlich der Erwärmung des Aufstellraums bei gleichzeitiger Erwärmung von Heizungswasser. Der Nero sind nicht als Alleinheizung geeignet. Die Installation muss durch einen Fachhandwerker mit der entsprechenden Qualifikation durchgeführt werden. - Seite 25 Kaufgegenstandes. 3. Die Garantie gilt ab Kaufdatum. 4. Der Käufer kann die Garantie nur in Anspruch nehmen, wenn folgende Belege/Angaben vorgelegt werden: A, Ein Kaufbeleg, auf dem das Datum des Kaufes vermerkt ist. B, Die Produktionsnummer (siehe Typenschild oder Garantiekarte) C, Ein Abnahmeprotokoll eines Schornsteinfegermeisters, bzw.
-
Seite 26: Inhaltsverzeichnis
Heizbetrieb mit Braunkohlebriketts Heiztabelle / Geräteeinstellungen Reinigung und Pflege Wartung Feuerraum Umlenkungen und Wasserwärmetauscher Entlüften + Funktionstest der thermischen Ablaufsicherung (TAS) Dichtungen Rauchrohranschluss Verbrennungsluftführung Was tun, wenn…? Bestimmungsgemäße Verwendung Das Fireplace-Qualitätsversprechen Allgemeine Garantiebedingungen der Firma Fireplace Kft Inhaltsverzeichnis Seite 26 von 26...
