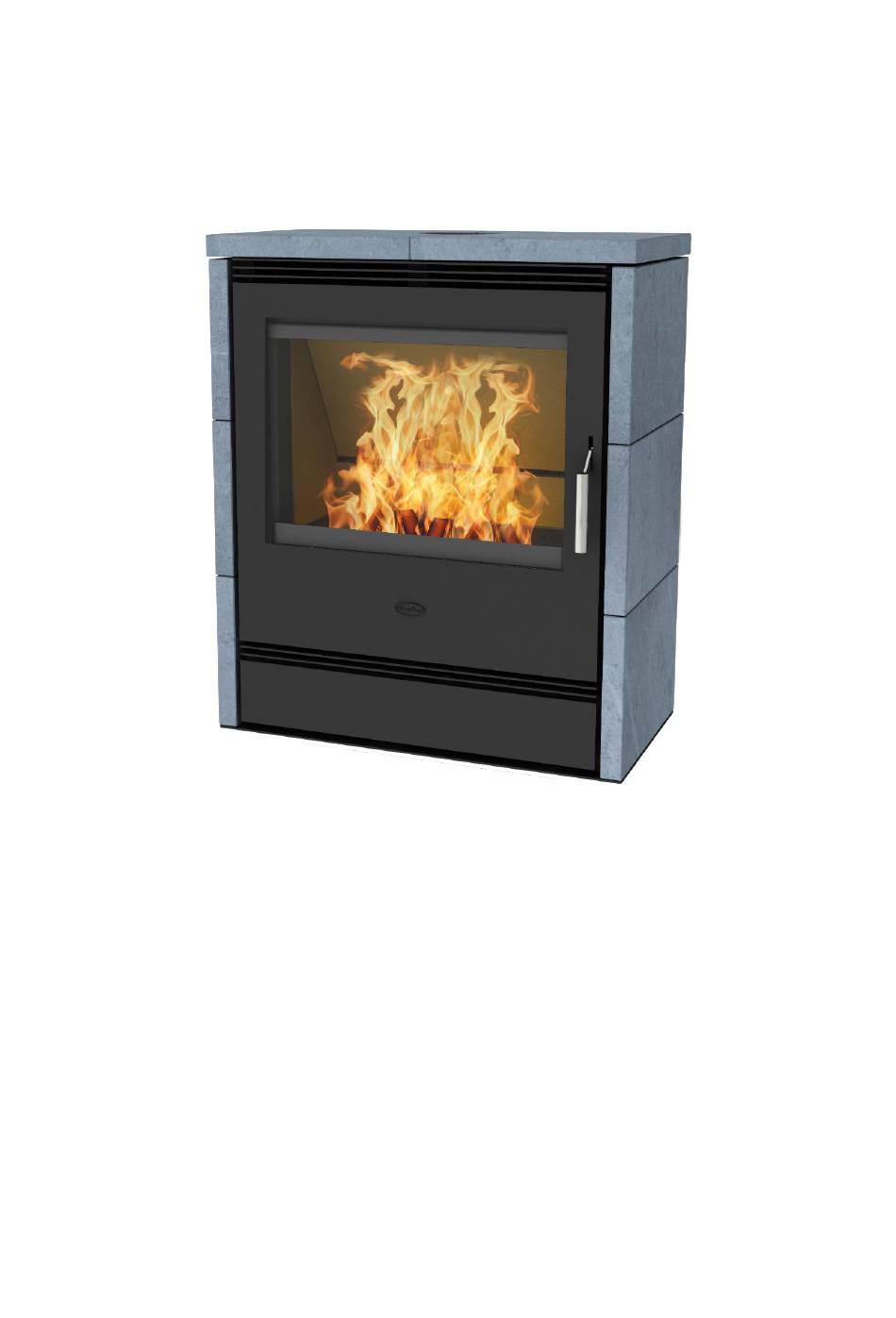

Fireplace RONKY R2541 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Bedienungsanleitung
Aufstell-, Montage- und Garantieinformationen
Für die Kaminofenversionen: R2541/R2546/R3890/R3892/K3900/K3902
Sehr geehrter Kunde
wir bedanken uns, dass Sie sich für den Kauf unseres Kaminofens entschieden haben. Das sichtbare Feuer Ihres neuen Kaminofens
vermittelt Behaglichkeit und Geborgenheit. Die kombinierte Wärmeabgabe mittels Warmluft und Strahlung sorgt für ein
angenehmes und gesundes Raumklima. Moderne Verbrennungstechnik und die Verwendung hochwertiger Materialien
gewährleisten in Kombination mit einem effektiven Wärmetausch einen hohen Wirkungsgrad und einen niedrigen
Brennstoffverbrauch.
Bei Beachtung der Bedienungsanleitung können die empfohlenen Brennstoffe ohne unnötige Emissionen verbrannt werden. Nicht
zuletzt schafft das flackernde Feuer in Ihrem Kaminofen einen attraktiven Mittelpunkt in Ihrem Zuhause. Durch den Einsatz
hochwertiger Materialien haben wir dafür gesorgt, dass die Freude am Feuererlebnis möglichst lange Zeit erhalten bleibt. Wichtig ist
jedoch, dass auch Sie dazu beitragen.
Bitte lesen Sie die folgende Anleitung sorgfältig durch und beachten Sie alle Hinweise und Ratschläge. Ein falscher Aufbau oder
Anschluss, die Überlastung der Feuerstätte sowie die Verwendung ungeeigneter Brennstoffe können trotz hoher Qualität zu Schäden
an der Feuerstätte, dem Verbindungsstück oder dem Schornstein führen.
Im Namen unseres gesamten Teams wünschen wir Ihnen viel Freude und viele gemütliche Stunden mit Ihrer neuen Feuerstätte.
Die Ofenexperten Ihres Vertrauens
Inhaltsverzeichnis
Verwandte Anleitungen für Fireplace RONKY R2541
Inhaltszusammenfassung für Fireplace RONKY R2541
- Seite 1 Bedienungsanleitung Aufstell-, Montage- und Garantieinformationen Für die Kaminofenversionen: R2541/R2546/R3890/R3892/K3900/K3902 Sehr geehrter Kunde wir bedanken uns, dass Sie sich für den Kauf unseres Kaminofens entschieden haben. Das sichtbare Feuer Ihres neuen Kaminofens vermittelt Behaglichkeit und Geborgenheit. Die kombinierte Wärmeabgabe mittels Warmluft und Strahlung sorgt für ein angenehmes und gesundes Raumklima.
-
Seite 2: Inhaltsverzeichnis
6874-471D Inhaltsverzeichnis Wichtige Warn- und Sicherheitshinweise ................................ 3 Warnhinweise ...................................... 3 Symbolerklärungen ....................................3 Sicherheitshinweise im Allgemeinen ..............................3 1.3.1 Heiße Oberflächen ....................................3 1.3.2 Anschlüsse ......................................3 1.3.3 Brandgefahr ......................................3 1.3.4 Abgasaustritt ......................................3 1.3.5 Verpuffungsgefahr ....................................3 1.3.6 Schornsteinbrand .................................... - Seite 3 6874-471D Reinigung und Pflege ..................................... 17 Lackierte Oberflächen ..................................17 Glasflächen ......................................18 Feuerraum ......................................18 Feuerraumauskleidung ..................................18 Wärmeaustauschraum oberhalb der Brennkammer ......................... 18 Türschloss ......................................19 Dichtungen......................................19 Schornstein ......................................19 Entsorgung ........................................20 Tipps für die Praxis ......................................20 Heizen während der Übergangszeit ..............................
-
Seite 4: Wichtige Warn- Und Sicherheitshinweise
6874-471D 1. Wichtige Warn- und Sicherheitshinweise 1.1 Warnhinweise Die Bedienungsanleitung enthält wichtige Hinweise zur Installation, zum ordnungsgemäßen Betrieb und zur Wartung. Bei der Aufstellung des Kaminofens einschließlich der Abgas- und Verbrennungsluftanschlüsse - sowie während des Betriebs sind die folgenden Vorschriften und Unterlagen zu beachten: ... -
Seite 5: Produktangaben
6874-471D 2. Produktangaben Kurzbeschreibung des Geräts Der Kaminofen ist eine Zeitbrandfeuerstätte, mit einem besonders großen Brennraum. Die diversen Ausführungen des Kaminofens unterscheiden sich lediglich im Verkleidungsmaterial. Der Aufbau des Kaminofens entspricht den Anforderungen der Norm EN16510- 2-1:2022. Konstruktionstechnisch handelt es sich um eine hochwertige, doppelwandige Konstruktion aus Stahl- und Gussteilen. Die Feuerraumauskleidung besteht aus Vermiculitplatten, der Rost und der Abgasstutzen sind aus Gusseisen gefertigt. -
Seite 6: Technische Daten
6874-471D Technische Daten: Versionen / Gewicht: R2541 Speckstein: 323 kg R2546 Naturstein: 323 kg R3890 Speckstein halb abgerundet: 242 kg R3892 Naturstein halb abgerundet: 242 kg K3900 Speckstein halb: 300 kg K3902 Naturstein halb: 300 kg Geprüft nach Norm: EN 16510 2-1:2022 /Zeitbrandfeuerstätte/ Zugelassene Brennstoffe: Scheitholz / Braunkohlenbriketts (BB7) Raumheizvermögen: Zeitbrand... -
Seite 7: Maßzeichnungen
6874-471D Maßzeichnungen: 2.4.1 R2541/R2546 A b b i l d u n g 2 – H a u p t m a ß e 2.4.2 R3890/R3892 A b b i l d u n g 3 - H a u p t m a ß e... -
Seite 8: K3900/K3902
6874-471D 2.4.3 K3900/K3902 A b b i l d u n g 4 - H a u p t m a ß e 2.5 Zubehörteile Das mitgelieferte Zubehör befindet sich im Feuerraum bzw. im Aschekasten. 2.5.1 Handschuhe Zum Lieferumfang gehören Schutzhandschuhe aus hitzebeständigem Material. Da der Türgriff während des Betriebs heiß werden kann, tragen Sie beim Nachlegen von Brennstoff stets die Handschuhe, um Verbrennungen zu vermeiden. -
Seite 9: Installation
Abgastemperatur beim Eintritt in den Schornstein ca. 230–300 °C. Dieser restliche Energiegehalt des Abgases erzeugt den erforderlichen Förderdruck (Auftrieb) im Schornstein - dem "Motor der Feuerstätte". Das ist das Funktionsprinzip eines Fireplace- Kaminofens. Aufgrund der Konstruktion unserer Geräte werden relativ geringe Brennstoffmengen pro Brennvorgang benötigt – bei gleichzeitig hoher Effizienz und sauberer Verbrennung. -
Seite 10: Vor Und Bei Der Aufstellung Ist Folgendes Zu Beachten
6874-471D Sammeln Sie alle Verpackungsmaterialien sorgfältig ein, halten Sie diese von Kindern fern, und führen Sie sie der örtlichen Wertstoffsammlung bzw. dem Entsorgungssystem entsprechend zu. 3.2 Vor und bei der Aufstellung ist Folgendes zu beachten: Der Aufstellplatz sowie die Art des Anschlusses sind unter Berücksichtigung der Sicherheitsvorgaben sorgfältig auszuwählen. Die Aufstellung und der Betrieb der Feuerstätte müssen dem Bezirksschornsteinfegermeister oder einer autorisierten Fachperson gemeldet werden. -
Seite 11: Rauchrohre
6874-471D Wechsel vom hinterem auf oberen Anschluss: Demontieren Sie den Anschlussstutzen hinten. Montieren Sie die obere Abdeckung an der Rückseite. Verschließen Sie die Rückwand mit dem Strahlungsschutzblech. Montieren Sie den Abgasstutzen oben. *1: Für den hinteren Anschluss muss der Deckel an der Rückwand ausgebrochen werden. 13 mm *1: Deckel wurde entfernt. -
Seite 12: Sicherheitsabstände
6874-471D solchen Fällen ist es möglich, der Feuerstätte die Verbrennungsluft aus einem anderen, gut belüfteten Raum oder von außen zuzuführen. Hierzu befindet sich an der Rückseite des Ofens ein Verbrennungsluftanschluss (Ø 100 mm). Zur Luftführung dürfen ausschließlich glatte Rohre mit einem Durchmesser von 100 mm verwendet werden. Bei der Erstellung der Luftleitung ist darauf zu achten, dass das Rohr nicht länger als 4 m ist und nicht mehr als 3 Bögen aufweist. -
Seite 13: Benummerung
6874-471D Benummerung Prüfeckenboden Frontplatte gleichen Aufbaus wie Prüfecke Strahlungsbereich Bodenschutzplatte Kritischer Bereich (aufgrund von Strahlung) Prüfeckenwände Mindestabstände [mm] Abstand zur Decke Abstand zur Frontplatte 1200 Abstand am Fußboden nach vorne Abstand unter der Feuerstätte (bei Feuerstätten ohne Füße) Abstand zur Seitenwand im Strahlungsbereich Abstand zur Seitenwand im Strahlungsbereich Abstand zur Seitenwand Abstand zur Seitenwand... -
Seite 14: Über Brennstoffe
6874-471D 4. Über Brennstoffe 4.1 Welche Brennstoffe sind geeignet bzw. zulässig? Grundsätzlich sind folgende Brennstoffe für den Betrieb Ihres Kaminofens geeignet: Gut abgelagertes, trockenes Scheitholz – ausschließlich Hartholz wie Buche oder Eiche! Braunkohlenbriketts Unabhängig davon, welchen Brennstoff Sie verwenden: Setzen Sie ausschließlich hochwertige Qualitätsbrennstoffe ein. Ihr Schornsteinfeger sowie der Fachhandel beraten Sie dazu gerne. - Seite 15 6874-471D Andere als die zugelassenen Brennstoffe dürfen nicht verwendet werden. Gemäß Bundes-Immissionsschutzgesetz ist es verboten, unter anderem folgende Materialien in Kaminöfen zu verbrennen: feuchtes, bzw. holzschutzmittelbehandeltes Holz Hackschnitzel Rinden- oder Spanplattenreste Kohlengrus Abfälle, Müll, Kunststoffe, Plastik usw. ...
-
Seite 16: Inbetriebnahme, Erstes Anzünden
6874-471D 5. Inbetriebnahme, erstes Anzünden Damit Brennstoff schnell zündet, Beginn hohe Verbrennungstemperatur erforderlich. Legen daher eine ausreichende Menge Anzündholz und Scheitholz auf den Rost des Feuerraumbodens. Platzieren Sie zwei bis drei größere Holzscheite mit etwas Abstand nebeneinander und legen Sie darauf einige kleinere Anzündhölzer kreuzweise. -
Seite 17: Heizbetrieb
6874-471D 6. Heizbetrieb Reinigen Sie den Feuerraumboden von Asche und leeren Sie anschließend den Aschekasten. Führen Sie diese Arbeiten ausschließlich im kalten Zustand des Ofens durch! Wenn der zuvor aufgegebene Brennstoff vollständig abgebrannt ist, öffnen Sie die Feuerraumtür langsam und vorsichtig, um zu vermeiden, dass Asche oder Heizgase aus dem Feuerraum austreten. -
Seite 18: Reinigung Und Pflege
6874-471D SCHEITHOLZ BRAUNKOHLENBRIKETT AUFGABEMASSE: ~ 2,59 kg ~ 2,88 kg PLATZIERUNG: parallel zur Rückwand, ideal sind so auflegen, dass die Rostöffnungen zwei Holzscheite mit ca. 33 cm möglichst gut abgedeckt sind Länge PRIMÄRLUFT: ca. 0% geöffnet ca. 100% geöffnet SEKUNDÄRLUFT: ca. -
Seite 19: Glasflächen
6874-471D können sich auf der Oberfläche farbliche Veränderungen bzw. Flecken bilden. Diese lassen sich mit einem Ausbesserungslack korrigieren – wenden Sie sich hierfür bitte an unseren Kundenservice. Die Lackierung erreicht ihre endgültige Festigkeit erst beim ersten Gebrauch. Deshalb kann es bei der ersten Inbetriebnahme zu einer leichten Rauchentwicklung auf den lackierten Flächen kommen. -
Seite 20: Türschloss
6874-471D A b b i l d u n g 1 5 – Z u g a n g z u m R a u c h r a u m Türschloss Der Verschluss der Feuerraumtür erfolgt über eine Zweipunktverriegelung. Das Verriegeln muss manuell vorgenommen werden. Der Verschluss ist einfach, aber zuverlässig. -
Seite 21: Entsorgung
6874-471D 8. Entsorgung Informationen zur Demontage, zum Recycling und zur Entsorgung des Ofens am Ende seines Lebenszyklus: Allgemeine Hinweise: Bitte erkundigen Sie sich im Vorfeld bei Ihrem örtlichen Entsorgungsunternehmen, ob die nachfolgend aufgeführten Materialien für das Recycling oder die Entsorgung geeignet sind. Klären Sie, ob diese getrennt oder gemeinsam entsorgt werden können. -
Seite 22: Allgemeine Garantiebedingungen
6874-471D 10. Allgemeine Garantiebedingungen 10.1 Umfang der Garantie Zwei Jahre Garantie auf den Korpus hinsichtlich der zweckgemäßen Materialbeschaffenheit, Verarbeitung sowie Funktionsfähigkeit gemäß DIN EN 16510-2-1:2022. Voraussetzung für die Inanspruchnahme der Garantie ist die sorgfältige Beachtung der Aufbau- und Bedienungsanleitung sowie die Einhaltung der auf dem Typenschild angegebenen Leistungsdaten. -
Seite 23: Typenschild(Er) Für Die Ofenfamilie
6874-471D 11. Typenschild(er) für die Ofenfamilie Das Typenschild ist bei allen Mitgliedern der Ofenfamilie gleich und unterscheidet sich lediglich in der Modellnummer und der Bezeichnung. *Siehe in der Zeile „Modell“ nach: R2541 Specksetin R2546 Naturstein R3890 Speckstein halb abgerundet R3892 Naturstein halb abgerundet K3900 Speckstein halb K3902 Naturstein halb Fi repl a ce Kft. -
Seite 24: Konformitätserklärung
6874-471D 12. Konformitätserklärung EG Konformitätserklärung: 2009/125/EC Richtlinie für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energie- verbrauchsrelevanter Produkte (Ökodesign) Hersteller: Fireplace GmbH H2800 Tatabánya, Vértanúk tere 4., Ungarn info@fireplace.de Modell: R2541 Specksetin R2546 Naturstein R3890 Speckstein halb abgegrundet R3892 Naturstein halb abgegrundet... -
Seite 25: Erforderliche Angaben Für Festbrennstoff-Einzelraumheizgeräte
Fenster mit Fernbedienungsoption [nein] Fireplace Kft., Vértanuk tere 4. H-2800 Tatabánya (*) PM = Staub, OGC = gasförmige organische Verbindungen, CO = Kohlenmonoxid, NOx = Stickoxide (**) Nur bei der Anwendung der Korrekturfaktoren F(2) oder F(3) erforderlich (***) Zeitbrand/Dauerbrand...
