Wärmeaustauschraum Oberhalb Der Brennkammer; Türschloss; Schnappverschluss - Fireplace Java R6430-00 Bedienungsanleitung

6874-456B
A. Rost
B. Rückwandvermiculit
C. Eckvermiculit
D. Seitenvermiculit links
E. Seitenvermiculit rechts
F. Umlenkplatte
7.5 Wärmeaustauschraum oberhalb der Brennkammer
Zur Reinigung des Wärmetauscherraumes muss die Umlenkplatte ausgebaut werden. Heben Sie zunächst den Rost aus und nehmen
Sie ihn aus dem Feuerraum. Drücken Sie die Umlenkplatte (F) mit der Handfläche leicht nach oben. Wenn Sie die Platte so halten,
können Sie die Seitenelemente in Richtung des Feuerraums kippen und anschließend die Umlenkplatte entfernen. Auf diese Weise
wird die Rauchkammer zugänglich und kann mit einem Handfeger gereinigt werden. Dieser Vorgang muss zu Beginn jeder Heizsaison
oder bei Bedarf durchgeführt werden.
7.6 Türschloss
7.6.1

Schnappverschluss

Die Tür ist oben und unten mit einem Schnappverschluss ausgestattet. Für eine ordnungsgemäße Verriegelung ist es wichtig, dass
die Schlösser korrekt eingestellt sind. Die Verriegelungseinheit ist am Ofenkorpus montiert, die Verriegelungsrolle befindet sich an
der Feuerraumtür. Beim Öffnen der Tür muss der Verschlusshaken geöffnet bleiben. Schließt sich der Haken beim Öffnen der Tür
von selbst, ist die Einbaulage fehlerhaft. Die Verriegelungseinheit ist seitlich verstellbar, die Verriegelungsrolle lässt sich in der Tiefe
justieren. Die Schließkraft kann über die Einstellung der Federkraft reguliert werden. Ein Ende der Feder wird durch eine Schraube
gehalten, mit der die Federvorspannung eingestellt werden kann.
Scannen Sie den QR-Code, um das Video aufzurufen, das Ihnen die korrekte Einstellung erklärt.

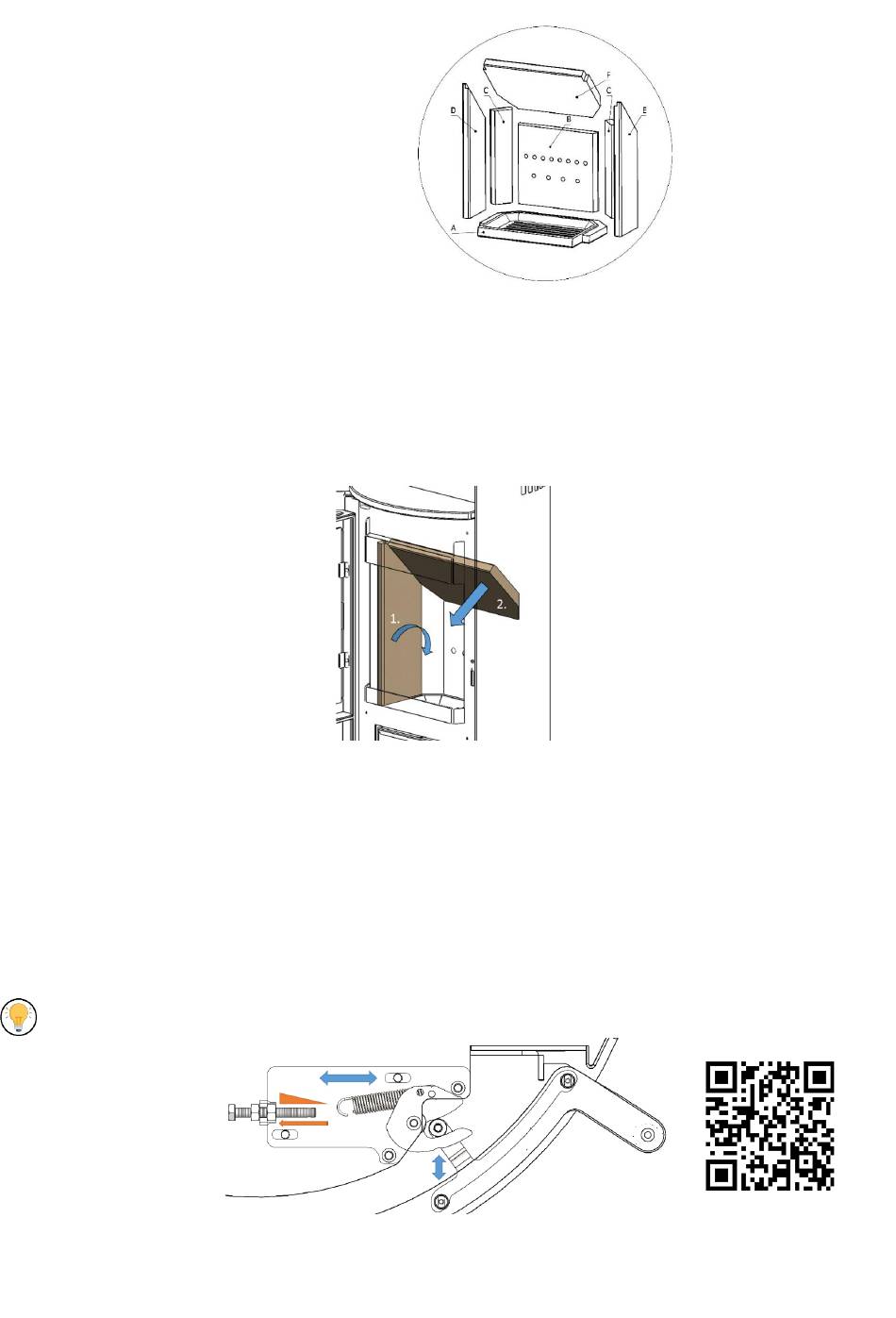

A b b i l d u n g 2 1 – Fe u e r r a u m a u s k l e i d u n g m i t R o s t
A b b i l d u n g 2 2 – Z u g a n g z u m R a u c h r a u m
A b b i l d u n g 2 3 – S c h n a p p v e r s c h l u s s
