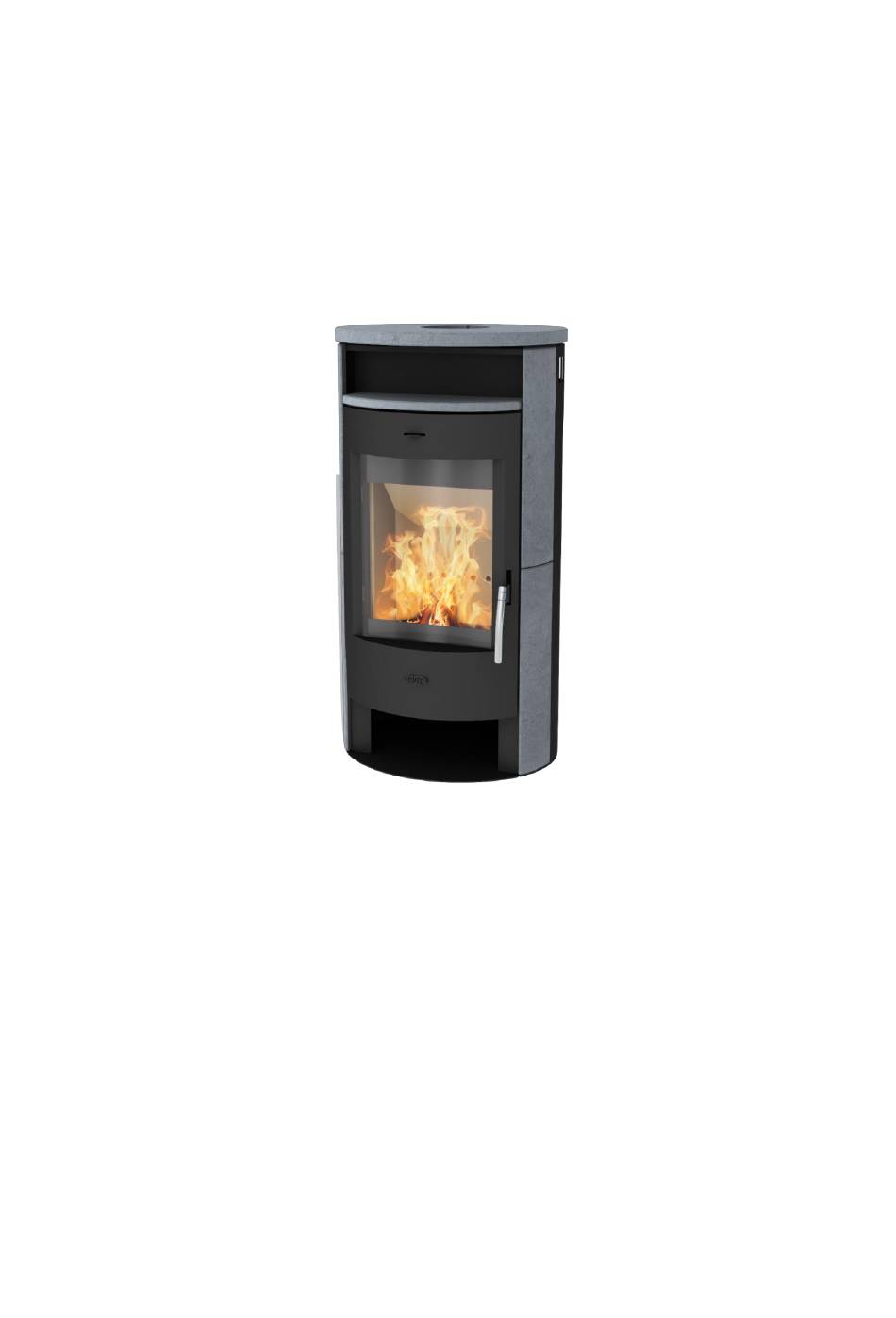

Fireplace R5690 Bedienungsanleitung
Inhaltsverzeichnis
Bedienungsanleitung
Aufstell–, Montage- und Garantieinformationen
Für die Kaminofenversionen: R5690/R5691/R5687/R5693/R5688/R5692/R5689/R6760/R6785/R6786/R6788/R6787/R6400/R6780/R6781
Sehr geehrter Kunde
wir bedanken uns, dass Sie sich für den Kauf unseres Kaminofens entschieden haben. Das sichtbare Feuer Ihres neuen Kaminofens
vermittelt Behaglichkeit und Geborgenheit. Die kombinierte Wärmeabgabe mittels Warmluft und Strahlung sorgt für ein
angenehmes und gesundes Raumklima. Moderne Verbrennungstechnik und die Verwendung hochwertiger Materialien
gewährleisten in Kombination mit einem effektiven Wärmetausch einen hohen Wirkungsgrad und einen niedrigen
Brennstoffverbrauch.
Bei Beachtung der Bedienungsanleitung können die empfohlenen Brennstoffe ohne unnötigen Emissionen verbrannt werden.
Nicht zuletzt schafft das flackernde Feuer in Ihrem Kaminofen einen attraktiven Mittelpunkt in Ihrem Zuhause. Durch den Einsatz
hochwertiger Materialien haben wir dafür gesorgt, dass die Freude am Feuererlebnis möglichst lange Zeit erhalten bleibt. Wichtig
ist jedoch, dass auch Sie dazu beitragen.
Bitte lesen Sie die folgende Anleitung sorgfältig durch und beachten Sie alle Hinweise und Ratschläge. Ein falscher Aufbau oder
Anschluss, die Überlastung der Feuerstätte sowie die Verwendung ungeeigneter Brennstoffe können trotz hoher Qualität zu
Schäden an der Feuerstätte, dem Verbindungsstück oder dem Schornstein führen.
Im Namen unseres gesamten Teams wünschen wir Ihnen viel Freude und viele gemütliche Stunden mit Ihrer neuen Feuerstätte.
Die Ofenexperten Ihres Vertrauens
Inhaltsverzeichnis
Verwandte Anleitungen für Fireplace R5690
Inhaltszusammenfassung für Fireplace R5690
- Seite 1 Bedienungsanleitung Aufstell–, Montage- und Garantieinformationen Für die Kaminofenversionen: R5690/R5691/R5687/R5693/R5688/R5692/R5689/R6760/R6785/R6786/R6788/R6787/R6400/R6780/R6781 Sehr geehrter Kunde wir bedanken uns, dass Sie sich für den Kauf unseres Kaminofens entschieden haben. Das sichtbare Feuer Ihres neuen Kaminofens vermittelt Behaglichkeit und Geborgenheit. Die kombinierte Wärmeabgabe mittels Warmluft und Strahlung sorgt für ein angenehmes und gesundes Raumklima.
-
Seite 2: Inhaltsverzeichnis
Konstruktionsübersicht ..................................4 2.2.1 Mit tradizionellem Türverschluss ..............................4 2.2.2 Mit Schnappverschluss ................................. 5 Technische Daten: ....................................6 Maßzeichnungen: ....................................7 2.4.1 R5690/R5691/R5687/R6786/R6788 ............................. 7 2.4.2 R6785 ......................................7 2.4.3 R6787 ......................................8 2.4.4 R5693/R5688 ....................................8 2.4.5 R5692/R5689 ....................................9 2.4.6... - Seite 3 6874-460A Emissionsbegrenzung ................................... 16 Inbetriebnahme, erstes Anzünden ................................. 17 Heizbetrieb........................................18 Reinigung und Pflege ..................................... 19 Lackierte Oberflächen ..................................19 Glasflächen ......................................19 Feuerraum ......................................19 Feuerraumauskleidung ..................................19 Wärmeaustauschraum oberhalb der Brennkammer ........................... 19 Türschloss ......................................20 7.6.1 Schnappverschluss (nur bei den Versionen R5694 und R5696) ....................20 7.6.2 Tradizioneller Türschloss (für alle anderen Versionen) ......................
-
Seite 4: Wichtige Warn- Und Sicherheitshinweise
6874-460A 1. Wichtige Warn- und Sicherheitshinweise Warnhinweise Die Bedienungsanleitung enthält wichtige Hinweise zur Installation, zum ordnungsgemäßen Betrieb und zur Wartung. Bei der Aufstellung des Kaminofens einschließlich der Abgas- und Verbrennungsluftanschlüsse - sowie während des Betriebs sind die folgenden Vorschriften und Unterlagen zu beachten: ... -
Seite 5: Produktangaben
6874-460A 2. Produktangaben Kurzbeschreibung des Geräts Der Kaminofen ist eine Zeitbrandfeuerstätte. Der Aufbau des Kaminofens entspricht den Anforderungen der Norm EN16510-2- 1:2022. Konstruktionstechnisch handelt es sich um eine hochwertige, doppelwandige Konstruktion aus Stahl- und Gussteilen. Die Feuerraumauskleidung besteht aus Vermiculitplatten, der Rost ist aus Gusseisen gefertigt. Die Glaskeramik in der Fülltür ist gehärtet und hitzebeständig. -
Seite 6: Mit Schnappverschluss
6874-460A 2.2.2 Mit Schnappverschluss Feuerraum mit Vermiculitauskleidung Rost Feuerraumtür Abdeckplatte /in diversen Materialausführungen Abgasanschlussmöglichkeit Seitenverkleidung Aschekasten Luftregler (Primär- und Sekundärluft) Schnappverschlüsse Scharniere Holzlagerfach Stangengriff Türdichtungen Türglaskeramik Teefach Ab b i l d u n g 2 - Au f b a u d e s G e r ä t s / R 5 6 8 8 & R 5 6 9 3 /... -
Seite 7: Technische Daten
6874-460A Technische Daten: Versionen / Gewicht: R5690 Speckstein mit geradem Griff: 101 kg R5691 Sandstein mit geradem Griff: 92 kg R5687 Naturstein mit geradem Griff: 101 kg R5693 Speckstein mit Teefach mit geradem Griff: 112 kg R5688 Naturstein mit Teefach mit geradem Griff: 112 kg R5692 Speckstein mit Teefach mit bogenförmigem Griff: 110 kg... -
Seite 8: Maßzeichnungen
6874-460A Maßzeichnungen: 2.4.1 R5690/R5691/R5687/R6786/R6788 A b b i l d u n g 3 – H a u p t m a ß e 2.4.2 R6785 A b b i l d u n g 4 – H a u p t m a ß e... -
Seite 9: R6787
6874-460A 2.4.3 R6787 A b b i l d u n g 5 - H a u p t m a ß e 2.4.4 R5693/R5688 A b b i l d u n g 6 - H a u p t m a ß e... -
Seite 10: R5692/R5689
6874-460A 2.4.5 R5692/R5689 A b b i l d u n g 7 – H a u p t m a ß e 2.4.6 R6760 A b b i l d u n g 8 - H a u p t m a ß e... -
Seite 11: R6400
6874-460A 2.4.7 R6400 A b b i l d u n g 9 - H a u p t m a ß e 2.4.8 R6780 A b b i l d u n g 1 0 - H a u p t m a ß e... -
Seite 12: R6781
6874-460A 2.4.9 R6781 A b b i l d u n g 1 1 - H a u p t m a ß e Zubehörteile Das mitgelieferte Zubehör befindet sich im Feuerraum bzw. im Aschekasten. 2.5.1 Handschuhe Zum Lieferumfang gehören Schutzhandschuhe aus hitzebeständigem Material. Da der Türgriff während des Betriebs heiß werden kann, tragen Sie beim Nachlegen von Brennstoff stets die Handschuhe, um Verbrennungen zu vermeiden. -
Seite 13: Fire Plus System
Anschlussart beträgt die Abgastemperatur beim Eintritt in den Schornstein ca. 230–300 °C. Dieser restliche Energiegehalt des Abgases erzeugt den erforderlichen Förderdruck (Auftrieb) im Schornstein - dem "Motor der Feuerstätte". Das ist das Funktionsprinzip eines Fireplace-Kaminofens. Aufgrund der Konstruktion unserer Geräte werden relativ geringe Brennstoffmengen pro Brennvorgang benötigt – bei gleichzeitig hoher Effizienz und sauberer Verbrennung. -
Seite 14: Vor Und Bei Der Aufstellung Ist Folgendes Zu Beachten
6874-460A Unsere Kaminöfen sind freistehende Feuerstätten. Sie dürfen nicht individuell verkleidet oder wie Kamineinsätze/-Kassetten eingebaut werden. Funktionale Änderungen an den Feuerstätten sind nicht zulässig. Bevor Sie mit der Installation beginnen, entfernen Sie bitte alle Verpackungsteile – einschließlich eventuell vorhandener Stütz- und Schutzteile im Feuerraum sowie das Zubehör aus dem Aschekasten oder dem Holzlagerfach. -
Seite 15: Rauchrohre
6874-460A Der Durchmesser des Verbindungsstücks beträgt 150 mm. Der Schornsteinquerschnitt sollte dem Querschnitt des Rauchrohres entsprechen. Die Anschlusshöhe kann individuell gewählt werden, darf jedoch 1 m über der Oberkante des Kaminofens nicht überschreiten. Der waagerechte Teil des Verbindungsstücks muss mindestens 40 cm Abstand zur Decke einhalten. Bitte achten Sie darauf, dass das Verbindungsstück im Übergangsbogen von senkrecht zu waagerecht mit einer dicht schließenden Reinigungsklappe ausgestattet ist. -
Seite 16: Über Brennstoffe
6874-460A Benummerung Prüfeckenboden Frontplatte gleichen Aufbaus wie Prüfecke Strahlungsbereich Bodenschutzplatte Kritischer Bereich (aufgrund von Strahlung) Prüfeckenwände Mindestabstände [mm] Abstand zur Decke Abstand zur Frontplatte 1200 Abstand am Fußboden nach vorne 1200 Abstand unter der Feuerstätte (bei Feuerstätten ohne Füße) Abstand zur Seitenwand im Strahlungsbereich Abstand zur Seitenwand im Strahlungsbereich Abstand zur Seitenwand Abstand zur Seitenwand... -
Seite 17: Scheitholztrocknung Und Lagerung
6874-460A Die dadurch entstehende erhöhte Kondensat- und Teerbildung kann zu Schäden am Kaminofen führen und eine Versottung des Schornsteins verursachen. In jedem Fall trägt feuchtes Holz erheblich zur Verschmutzung der Sichtscheibe bei und führt zu vermeidbaren Emissionen. Holz ist ein Brennstoff, der für den Betrieb Ihrer Feuerstätte bei Nennwärmeleistung und im oberen Leistungsbereich geeignet ist. Für den Schwachlastbetrieb ist Holz nicht geeignet. -
Seite 18: Inbetriebnahme, Erstes Anzünden
6874-460A 5. Inbetriebnahme, erstes Anzünden Damit Brennstoff schnell zündet, Beginn hohe Verbrennungstemperatur erforderlich. Legen daher eine ausreichende Menge Anzündholz und Scheitholz auf den Rost des Feuerraumbodens. Platzieren Sie zwei bis drei größere Holzscheite mit etwas Abstand nebeneinander und legen Sie darauf einige kleinere Anzündhölzer kreuzweise. -
Seite 19: Heizbetrieb
6874-460A 6. Heizbetrieb Reinigen Sie den Feuerraumboden von Asche und leeren Sie anschließend den Aschekasten. Führen Sie diese Arbeiten ausschließlich im kalten Zustand des Ofens durch! Wenn der zuvor aufgegebene Brennstoff vollständig abgebrannt ist, öffnen Sie die Feuerraumtür langsam und vorsichtig, um zu vermeiden, dass Asche oder Heizgase aus dem Feuerraum austreten. -
Seite 20: Reinigung Und Pflege
6874-460A 7. Reinigung und Pflege Führen Sie Reinigungs- und Wartungsarbeiten ausschließlich durch, wenn der Ofen vollständig abgekühlt ist und sich keine heiße Glut mehr im Inneren befindet! Die Reinigungsöffnungen müssen jederzeit frei zugänglich sein. Eine regelmäßige Reinigung und Pflege gewährleistet die lange Lebensdauer Ihres Kaminofens. Es dürfen ausschließlich vom Hersteller gelieferte oder freigegebene Ersatzteile verwendet werden. -
Seite 21: Türschloss
6874-460A leicht nach oben. Wenn Sie die Platte in dieser Position halten, können Sie die seitlichen Elemente in Richtung Feuerraum kippen und anschließend die Umlenkplatte und das Rauchumlenkblech entfernen. Auf diese Weise wird die Rauchkammer zugänglich und kann mit einem Handfeger gereinigt werden. Dieser Vorgang muss zu Beginn jeder Heizsaison oder bei Bedarf durchgeführt werden. -
Seite 22: Dichtungen
6874-460A A b b i l d u n g 2 1 – V e r r i e g e l u n g d e r T ü r Dichtungen Die Tür- und Glasdichtungen sind hohen Temperaturen ausgesetzt und können mit der Zeit verschleißen. Kontrollieren Sie die Dichtungen daher regelmäßig - mindestens einmal jährlich. - Seite 23 6874-460A Der Schornstein oder das Ofenrohr ist undicht, Der Schornstein ist nicht korrekt bemessen, Die Tür einer anderen, an denselben Schornstein angeschlossenen Feuerstätte ist offen Die Außentemperatur ist zu hoch Was ist wenn...der Raum nicht warm wird? ...
-
Seite 24: Allgemeine Garantiebedingungen
6874-460A 10. Allgemeine Garantiebedingungen 10.1 Umfang der Garantie Zwei Jahre Garantie auf den Korpus hinsichtlich der zweckgemäßen Materialbeschaffenheit, Verarbeitung sowie Funktionsfähigkeit gemäß DIN EN 16510-2-1:2022. Voraussetzung für die Inanspruchnahme der Garantie ist die sorgfältige Beachtung der Aufbau- und Bedienungsanleitung sowie die Einhaltung der auf dem Typenschild angegebenen Leistungsdaten. -
Seite 25: Typenschild(Er) Für Die Ofenfamilie
Das Typenschild ist bei allen Mitgliedern der Ofenfamilie gleich und unterscheidet sich lediglich in der Modellnummer und der Bezeichnung. *Siehe in der Zeile „Modell“ nach: R5690: Speckstein mit geradem Griff R5689: Naturstein mit Teefach mit bogenförmigem Griff R5691: Sandstein mit geradem Griff R6760: Speckstein Top mit Teefach mit bogenförmigem Griff... -
Seite 26: Konformitätserklärung
Hersteller: Fireplace GmbH H2800 Tatabánya, Vértanúk tere 4., Ungarn info@fireplace.de Modell: R5690: Speckstein mit geradem Griff R5691: Sandstein mit geradem Griff R5687: Naturstein mit geradem Griff R5693: Speckstein mit Teefach mit geradem Griff R5688: Naturstein mit Teefach mit geradem Griff R5692: Speckstein mit Teefach mit bogenförmigem Griff... -
Seite 27: Erforderliche Angaben Für Festbrennstoff-Einzelraumheizgeräte
13. Erforderliche Angaben für Festbrennstoff-Einzelraumheizgeräte Produktinformationen gemäß (EU) 2015/1185 R5690 Speckstein mit geradem Griff R5691 Sandstein mit geradem Griff R5687 Naturstein mit geradem Griff R5693 Speckstein mit Teefach mit geradem Griff R5688 Naturstein mit Teefach mit geradem Griff R5692 Speckstein mit Teefach mit bogenförmigem Griff R5689 Naturstein mit Teefach mit bogenförmigem Griff R6760 Speckstein Top...
