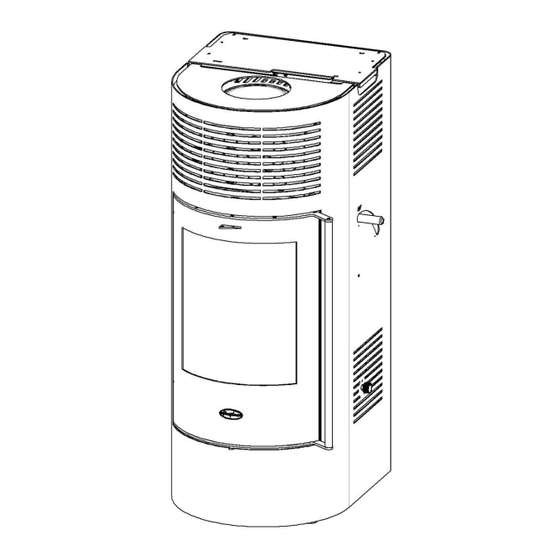

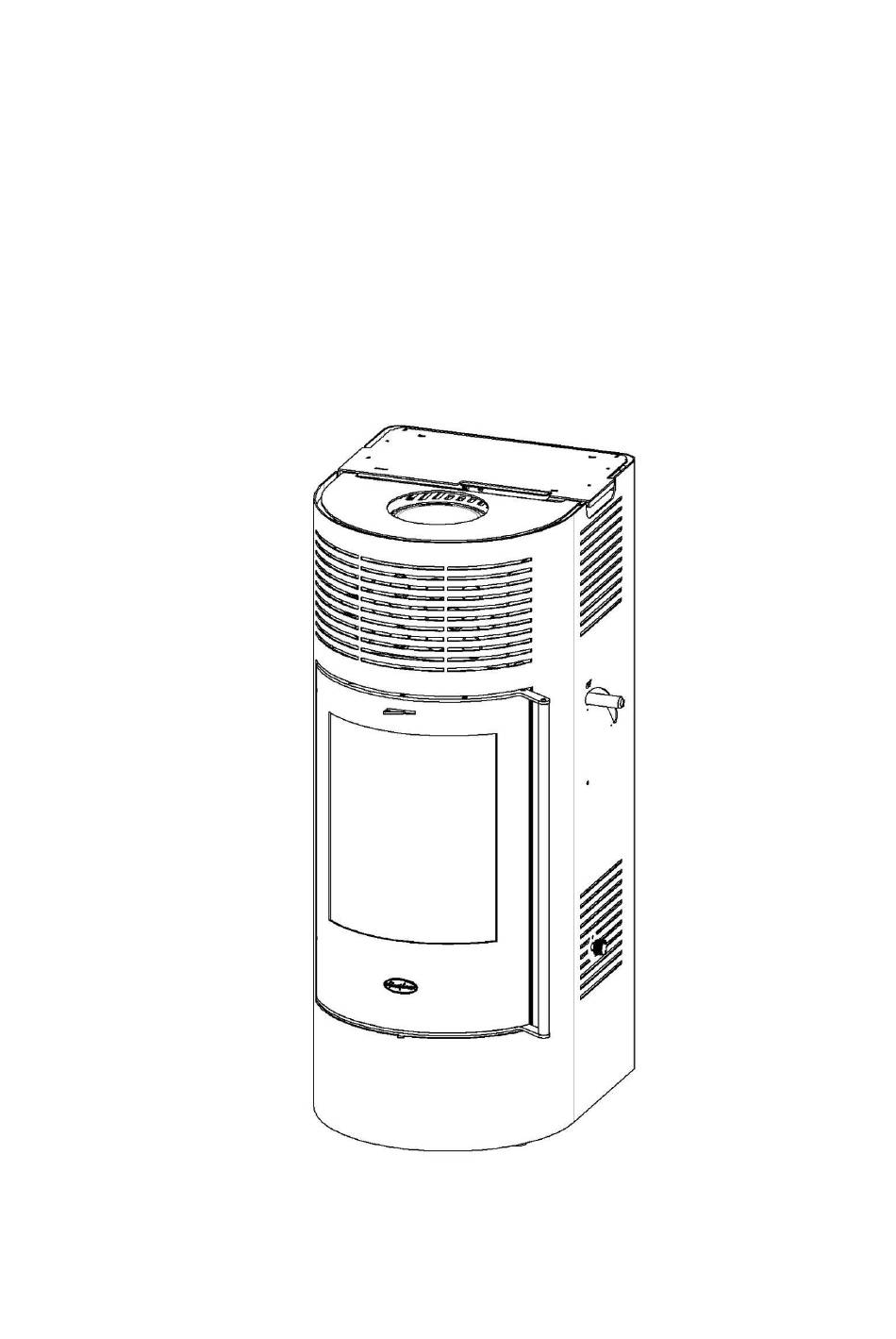

- Seite 1 R2053 GRAVISSIMO GRAVIMETRISCH BESCHICKTER KAMINOFEN FÜR PELLET BEDIENUNGSANLEITUNG...
-
Seite 2: Sehr Geehrter Kunde
Sehr geehrter Kunde! Sie haben sich für den Kauf eines gravimetrisch beschickten Fireplace-Kaminofens für Pellet entschieden, wofür wir uns auf diesem Wege bei Ihnen bedanken möchten. Die moderne Heizungstechnik ist der Garant für die minimale Umweltbelastung nebst hohem Wirkungsgrad ökonomischem Betrieb. -
Seite 3: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Bevor Sie den mit Granulat beschickten Kaminofen in Betrieb nehmen, lesen Sie bitte dieses Handbuch vollständig und gründlich durch. Die Fireplace Kaminöfen sind als Zusatzheizung einsetzbar, als alleinige Heizquelle nicht geeignet! Das Gerät darf erst nachdem er senkrecht auf ebener Fläche aufgestellt und fachkundig an den Schornstein angeschlossen worden ist, angefeuert werden. -
Seite 4: Brennstoff
Brennstoff Das als Pellet bezeichnete Granulat wird zu 100 % aus natürlichen Grundstoffen hergestellt. Die Pellets werden aus Sägemehl und Holzspänen unter großem Druck zusammengepresst, als Bindestoff dient das im Holz enthaltene Lignin. Während der Verbrennung (die kohlendioxydneutral ist) wird nur so viel Kohlendioxyd ausgeschieden, wie der Baum zu seinen Lebzeiten gespeichert hat. -
Seite 5: Oberfläche, Bruchstücke
Pellets können anhand ihres Äußeren gut charakterisiert werden, ohne dass ihre Qualität jedoch mit Sicherheit beurteilt werden kann. 2.2.1. Oberfläche, Bruchstücke Das Äußere guter Pellets ist glatt, glänzend, ohne Langrisse. Diese Eigenschaften lassen auf optimale Verhältnisse beim Pelletieren schließen. Sie können unter anderem darauf hindeuten, dass bei der Herstellung eine ausreichend hohe Temperatur erreicht wurde, ohne die der im Holz enthaltene Bindestoff Lignin nicht flüssig werden und die Holzfasern nicht „neu verkleben“... -
Seite 6: Konstruktionselemente Des Gravimetrisch Beschickten Kaminofens Für Pellet
Konstruktionselemente des gravimetrisch beschickten Kaminofens für Pellet Der Primärluftregler sorgt für die benötigte Verbrennungsluftzufuhr und regelt die Leistung. Er ist in der Zündphase und in der Ausbrandphase auf volle Leistung Stufe 4 zu stellen. An der Seite des Ofens angebrachter Potentiometer dient zur Regelung, von Stufe 1 bis 4 die gewünschte Leistung. -
Seite 7: 1) Pelletbehälter
(1) Pelletbehälter 3.1. Im Behälter können max. 15 kg Granulat auf Holzbasis gelagert werden. Verwenden Sie ausschließlich normgerechte Pellets (Durchmesser 6 mm). Der Deckel des Behälters darf nur für die Zeit des Nachfüllens bzw. Auffüllens geöffnet werden. Vor jedem Schließen muss die Dichtheit überprüft werden! 3.2. -
Seite 8: 5) Primärluftstauplatte
Ascheraum einströmende Luftmenge erreicht Brennraum über Luftverteilerkasten. (5) Primärluftstauplatte 3.5. Die Stauplatte ist notwendig, damit die Luft direkt den Flammen zugeführt werden kann. Ohne die Stauplatte kann der Kaminofen nicht betrieben werden. An ihren Rändern sammelt sich das abgefallene Brenngut, das bei der Entaschung einfach entfernt werden kann. -
Seite 9: Schornsteinzug
Der Boden am Aufstellplatz muss eben und hitzebeständig sein, das bei den technischen Daten angegebene Gewicht des Kaminofens soll beachtet werden! Die Aufstellung sollte in einem trockenen Raum erfolgen! 4.1. Schornsteinzug Der Betrieb des Kaminofens ist vom Schornsteinzug abhängig. Die vom Schornsteinfeger benötigten Daten sind in folgender Tabelle zusammengefasst. -
Seite 10: Heizbetrieb
Die Verbrennung stabilisiert sich nach ungefähr 30 Minuten. Mit Hilfe des Leistungsreglers können Sie die gewünschte Leistung einstellen (Einstellstufen zwischen 1 und 4). In den ersten Betriebsstunden wird es wegen der aus der Erwärmung resultierenden Ausdünstungen der Lackfarbe zu Geruchsbildung kommen, sorgen Sie deswegen am Aufstellplatz für eine gute Belüftung! Der Kaminofen ist mit einem hochwertigen temperaturbeständigen Lack beschichtet, der seine endgültige Festigkeit erst nach ein... -
Seite 11: Abstellen
Abstellen Beenden des Brennvorgangs: Stellen Sie den Leistungsregler auf Stufe 4 und unterbrechen Sie die Pelletzufuhr indem sie den Hebel für Pelletklappe auf Off stellen. Der Abbrand dauert ca. 20 Minuten. Kontrollieren Sie, wenn die Flamme runtergeht und nur noch Glut zu sehen ist, durch Öffnen der Brennraumtür und mit Hilfe des Schabers, ob sich noch Pellets im Fallkanal befinden. -
Seite 12: Reinigung Der Wärmetauscherrohre
Reinigung der Wärmetauscherrohre 6.4. Die Reinigung der Wärmetauscher und der inneren Rauchkanäle darf nur von einem qualifizierten Servicetechniker durchgeführt werden! Die Wärmetauscher können durch Hochgreifen aus dem Feuerraum mit einer Bürste bzw. nach Abmontieren des Rauchrohrs gereinigt werden. Die Wärmetauscher und Rauchkanäle müssen im Interesse der störungsfreien Funktion und des wirtschaftlichen Betriebes mit entsprechendem Wirkungsgrad einmal jährlich gereinigt werden! Technische Daten... -
Seite 13: Fehlerbehebung
Fehlerbehebung Lösung Problem Ursache Benutzen Sie Pellets deren Die Pellets sind feucht, der Verpackung erst vor kurzem Im Pelletbrenner und im Sack stand lange offen. geöffnet wurde. Pelletkanal entstehen viel zu häufig Ablagerungen. Die Qualität der Pellets ist Verwenden Sie qualitativ nicht angemessen. -
Seite 14: Hinweise Für Den Richtigen Betrieb
HINWEISE FÜR DEN RICHTIGEN BETRIEB Die Bedienungsanleitung bleibt gültig, die nachstehende Beschreibung dient zum leichteren Verständnis. Durch die Gravitationsnachladung (es gibt keinen Elektroantrieb) sollen die Pellets fähig sein, aus dem Behälter, durch das Pelletkanal, in den Brennkorb zu rutschen. Im neuen Zustand ist die Oberfläche des Kanals und des Brenners ein glänzendes, rostfreies Material, welches –... - Seite 15 Brenner zu verschaffen. Außer dieser Position hat der Hebel nur zwei Positionen: AUF (Öffnen) und ZU (Abstellen). Die Reinigung darf nur bei leerem Behälter durchgeführt werden. Es kann auch zur Störung führen, wenn kein Platz mehr zum Herunterfallen der Asche vorhanden ist , so soll die Aschelade –...
-
Seite 16: Inhaltsverzeichnis
Inhaltsverzeichnis SEHR GEEHRTER KUNDE! ........................2 ALLGEMEINE SICHERHEITSHINWEISE ..................3 BRENNSTOFF ........................... 4 2.1. N ............................4 ORMEN 2.2. : ......................... 4 IGENSCHAFTEN 2.2.1. Oberfläche, Bruchstücke ......................5 2.2.2. Durchmesser ........................5 Länge ..........................5 2.2.3. 2.3. D ..........................5 ASSERTEST KONSTRUKTIONSELEMENTE DES GRAVIMETRISCH BESCHICKTEN KAMINOFENS FÜR PELLET ..............................
