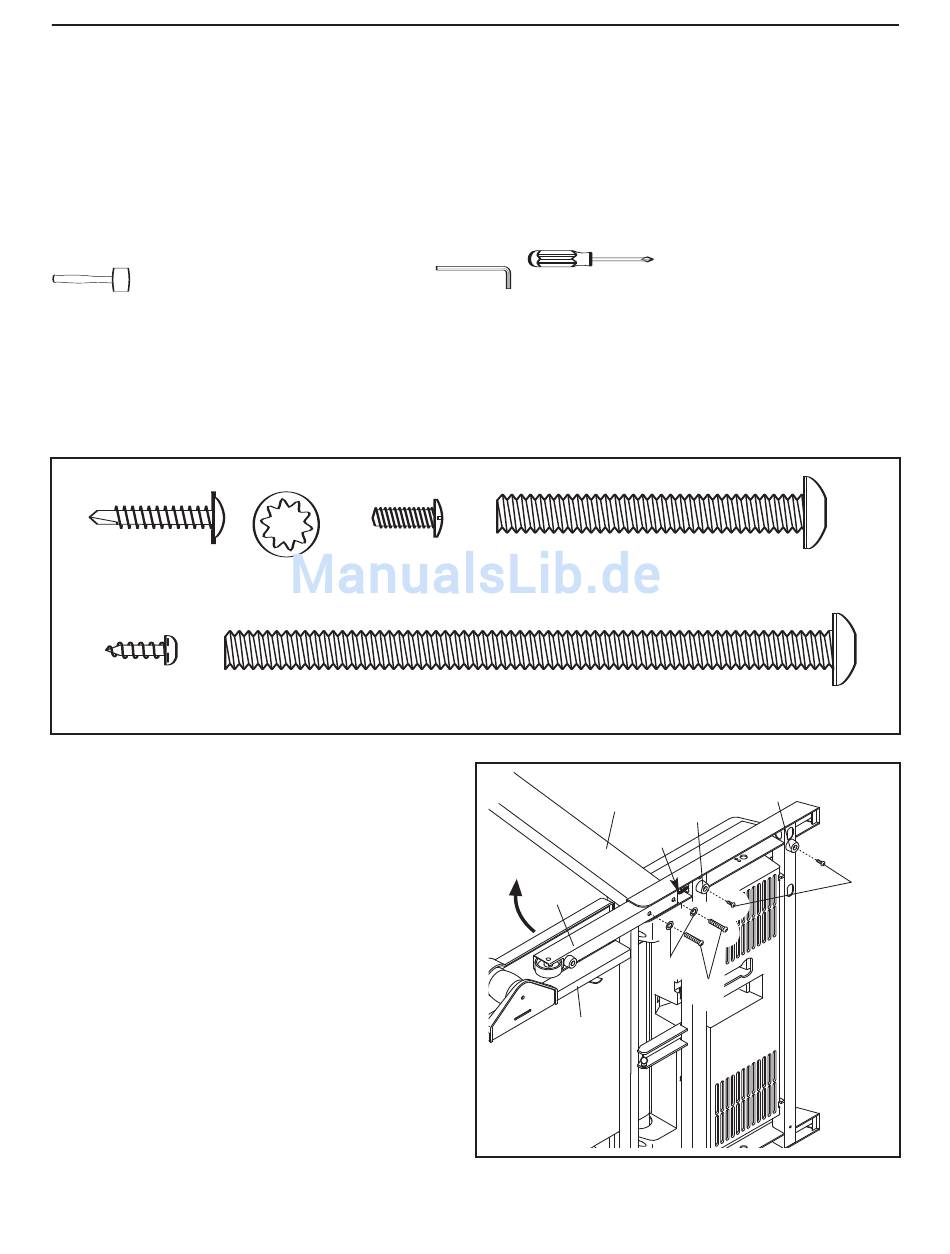

MONTAGE

Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Lauftrainers auf einer dafür freigemachten
Handrail Bolt (20)–4
Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die Montage
komplett fertiggestellt ist. Anmerkung: Die Unterseite des Laufbands wurde mit einem Hochleistungsschmiermittel
behandelt. Während des Transports kann eine kleine Menge der Schmiermittel auf den oberen Teil des
Laufbandes oder Verpackung gelangt sein. Dies ist normal und wird die Leistung des Lauftrainers nicht beein-
flussen. Sollte sich Schmiermittel auf das Laufband befinden, dann wischen Sie es mit einem weichen Tuch und
einem milden, nicht-Schleifmittel Reiniger ab.
Für die Montage braucht man einen Kreuzschraubenzieher
, zu der beigelegten Innensechskantschlüssel .
Dieses Diagramm hilft Ihnen bei der Identifizierung der kleinen Montageteile. Die Zahl in Klammern unter
3/4" Tek Screw (58)–8
jeder Zeichnung ist die Schlüsselnummer des Teils in der TEILELISTE auf den Seiten 30 und 31. Die andere
Zahl bezieht sich auf die Anzahl der für die Montage benötigten Teile. Anmerkung: Manche Teile sind bereits
vormontiert. Falls Sie ein Teil nicht in der Tüte mit den Teilen finden, sehen Sie nach, ob es bereits ange-
bracht wurde. Um Schäden an Kunststoffteilen zu vermeiden, verwenden Sie zum Zusammenbau bitte
keine elektrischen Werkzeuge.
1" Bohrschraube
(22)–4
Schraube
(3)–15
1. Achten Sie darauf, dass das Netzkabel nicht
eingesteckt ist.
Kippen Sie den Lauftrainer mit Hilfe einer zweiten
Person vorsichtig auf die linke Seite, wie abge-
bildet. Falten Sie den Rahmen (58) teilweise
zusammen, damit der Lauftrainer stabiler ist. Falt-
en Sie den Lauftrainer nicht ganz zusammen,
bevor der Zusammenbau abgeschlossen ist.
Stecken Sie eine Verlängerungsstange (89) in die
Basis der Pfosten (84), so wie in der Abbildung
gezeigt. Hinweis: Achten Sie darauf, den
Kabelbaum (77) in der Basis des Pfosten dabei
nicht durch Einquetschen zu beschädigen. Um
die Verlängerungsstange voll einzuführen, müs-
sen Sie gegebenenfalls mit einem Gummihammer
darauf klopfen. Stecken Sie dann zwei Verl-
ängerungsstangen-schrauben (64) mit zwei Zahn-
scheiben (8) in die Unterseite der Verlängerungs-
stange und ziehen Sie die Schrauben fest an.
Befestigen Sie die zwei Basispolster (82) mit zwei
1" Bohrschrauben (22) an der Pfostenbasis (84).
1/2" Schraube
Zahnscheibe
(33)–1
(8)–10
lange Haltestangenschraube (106)–2
5" Bolt (106)–2
Latch Screw
(XXX)–2
Screw (3)–2
Haltestangenschraube/ Verlängerungs-
stange-Schraube (64)–8
1
84
89
58
6
, und Gummihammer
82
82
77
8
64
1/4
H
W
22
