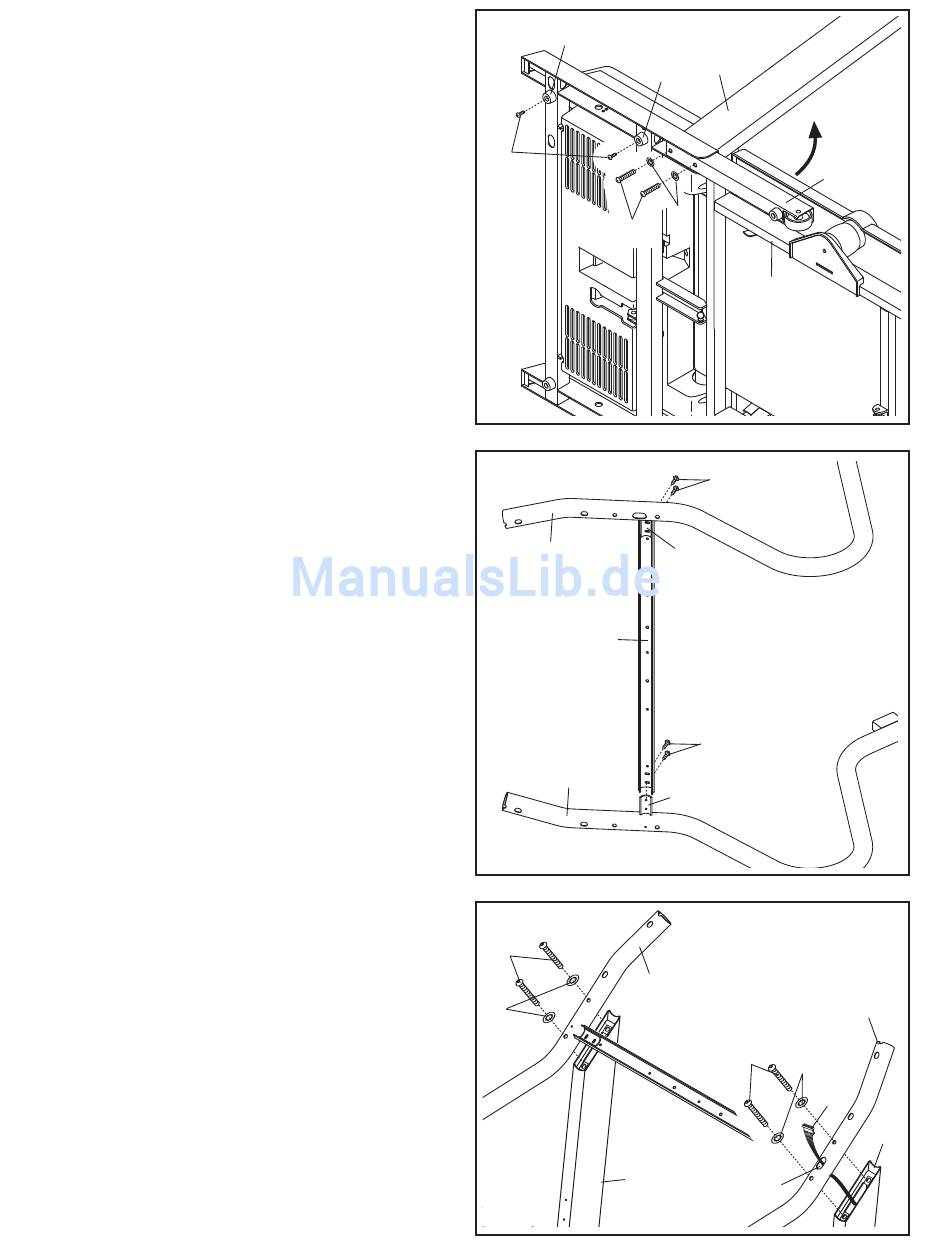

2. Mit Hilfe einer zweiten Person, kippen Sie das
Laufgerät auf die rechte Seite, wie gezeigt.
Legen Sie den Rahmen (58) teilweise zusam-
men, so dass das Laufgerät sicherer liegt.
Legen Sie das Laufgerät erst ganz zusam-
men wenn die Montage fertig ist.
Führen Sie die andere Verlängerungsstange
(89) wie gezeigt in die Basis der Pfosten (84)
ein. Stecken Sie dann zwei Verlängerungsstang-
enschrauben (64) mit zwei Zahnscheiben (8) in
die Unterseite der Verlängerungsstange und
ziehen Sie die Schrauben fest an.
.
Befestigen Sie die zwei Basispolster (82) mit
zwei 1" Bohrschrauben (22) an der Pfostenbasis
(84).
Richten Sie das Gerät mit Hilfe einer zweiten
Person auf, so dass sich alle vier Basispolster
(82) auf dem Boden und die Pfosten (84) in
senkrechter Stellung befinden.
3. Legen Sie die linke Haltestange (103) auf den
Boden. Schieben Sie das linke Ende der
Querstange (20) auf die Lasche an der linken
Haltestange und drehen Sie zwei Schrauben (3)
locker in die Querstange und die Lasche.
Ziehen Sie die Schrauben noch nicht fest an.
Schieben Sie die Lasche an der rechten
Haltestange (104) in die rechte Seite der
Querstange (20) und drehen Sie zwei
Schrauben (3) locker in die Querstange und die
Lasche. Zieh-en Sie die Schrauben noch
nicht fest an.
4. Lassen Sie eine zweite Person die Haltegriffe
(103, 104) nahe an der Pfosten (84) festhalten,
wie gezeigt. Führen Sie den Pfosten-Kabelbaum
(77) durch die großen Löcher in der rechten
Haltestange, wie in der Abbildung gezeigt.
Setzen Sie nun die Haltestangen (103, 104) auf
die Pfosten (84). Der Pfosten-Kabelbaum (77)
darf dabei nicht in die rechte Haltestange
hineinfallen.
Befestigen Sie die Haltestangen (103, 104) mit
vier Haltestangesschrauben (64) und vier
Zahnscheiben (8) an den Pfosten. Ziehen Sie
alle vier Schrauben locker an, aber ziehen Sie
sie noch nicht fest.
2
82
22
64
3
104
20
103
4
64
103
8
84
7
84
82
89
8
58
3
Tab
3
Lasche
64
8
77
große Löcher
104
84
