18
de | Anschluss
5
Anschluss
5.1
Stromanschluss
So schließen Sie eine Stromversorgung der Klasse 2 mit 12 VDC oder 24 VAC an:
–
–
–
Wenn die Eingangsspannung nicht innerhalb des erforderlichen Bereichs liegt, blinkt die
Spannungsanzeige-LED.
HINWEIS!
Bei Gleichstrom spielt die Polarität eine Rolle. Falsche Polung beschädigt die Kamera zwar
nicht, aber die Kamera kann nicht eingeschaltet werden. Wenn die Eingangsspannung nicht
innerhalb des festgelegten Bereichs liegt oder falsch gepolt ist (nur Gleichstrom), pulsiert ein
gelber LED-Indikator im vorderen Fenster.
5.2
Alarmausgänge

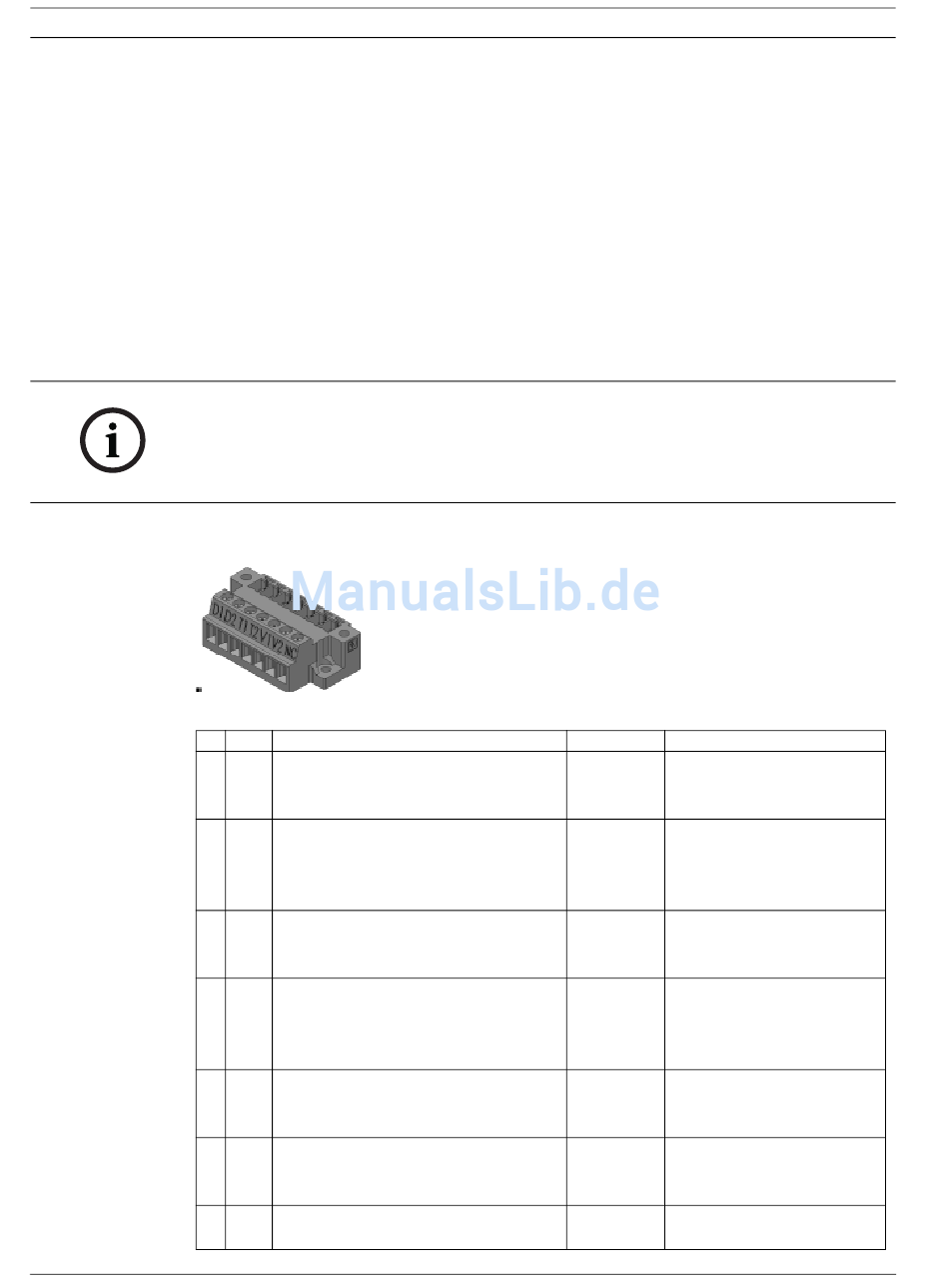

Bild 5.1 Klemmenleiste für Alarmausgänge
Nr. Label Beschreibung
1
2
3
4
5
6
7
F.01U.166.250 | 1.0 | 2011.04
Verwenden Sie verdrillten Draht (AWG 16 bis 22) oder Massivdraht (AWG 16 bis 26).
Entfernen Sie etwa 5 mm der Isolierung.
Lockern Sie die Schrauben des mitgelieferten 2-poligen Anschlusses, und legen Sie die
Drähte ein.
Ziehen Sie die Schrauben fest, und stecken Sie den 2-poligen Anschluss in die
Netzstrombuchse der Kamera.
D1
Strahler bei Alarmausgang 1
D2
Strahler bei Alarmausgang 2
Spannungsfrei und entweder offen
(Modus Strahler aus) oder
geschlossen (Modus Strahler ein)
T1
Manipulationsalarmausgang 1
T2
Manipulationsalarmausgang 2
Spannungsfrei und entweder offen
oder geschlossen (normalerweise
geschlossen)
V1
Kameraalarmausgang 1
V2
Kameraalarmausgang 2
NC
nicht verbunden
Bedienungsanleitung
NEI-30 Dinion IP Infrarot-Bildwandler
Leiterfarbe Stellt Verbindung her zu ...
Schwarz
Stift 1 der
Klemmenleiste CN10 auf
Einkanal
Orange
Stift 2 der
Klemmenleiste CN10 auf
Einkanal
Braun
Stift 1 der
Klemmenleiste CN11 auf
Einkanal
Grau
Stift 2 der
Klemmenleiste CN11 auf
Einkanal
Weiß
Stift 6 der
Klemmenleiste X453 auf
Prozessorplatine
Gelb
Stift 3 der
Klemmenleiste X453 auf
Prozessorplatine
(nicht
verbunden)
Bosch Security Systems, Inc.
