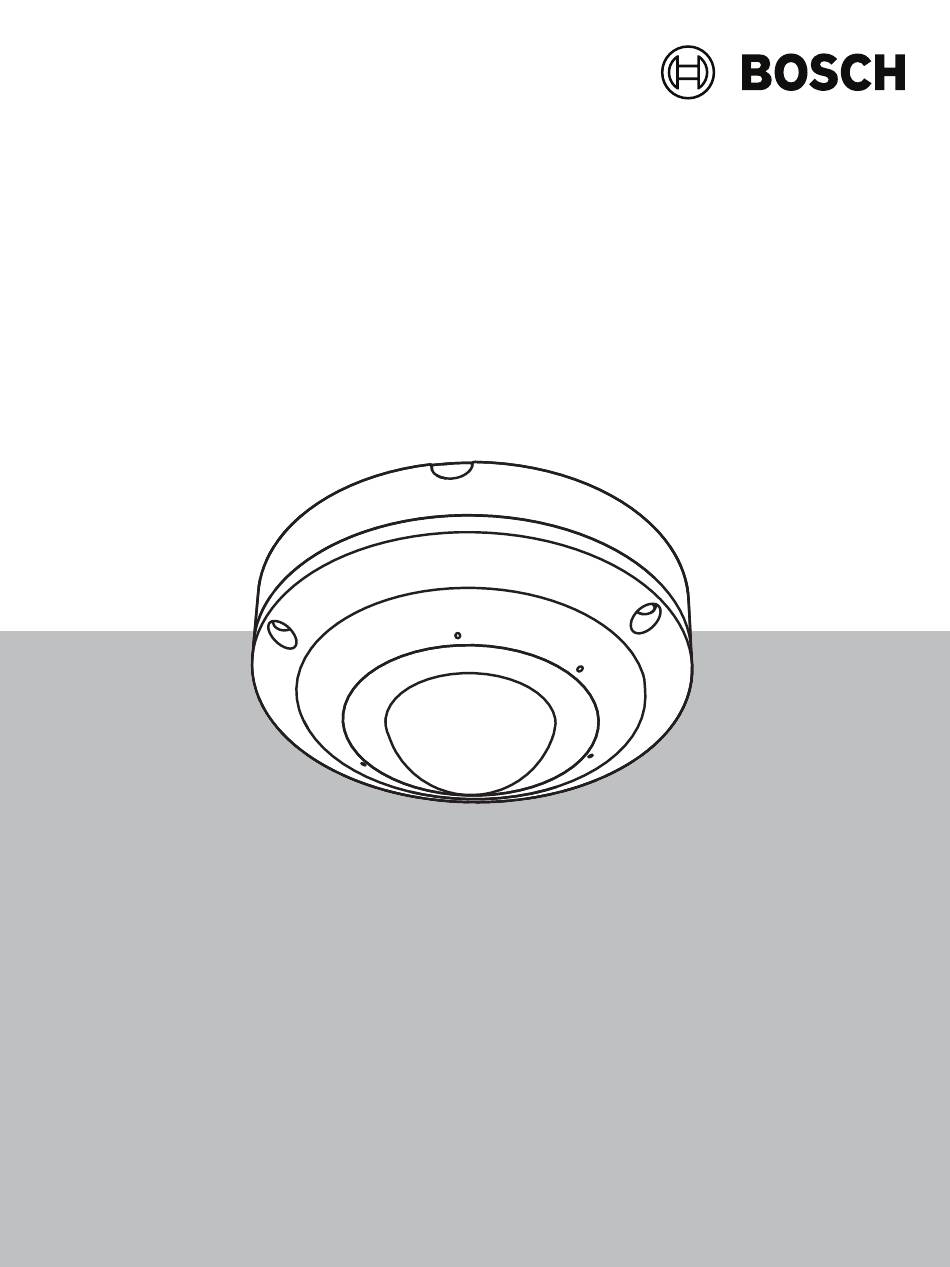

- Seite 1 FLEXIDOME panoramic 5100i IR NDS‑5703‑F360LE | NDS‑5704‑F360LE | NDS‑5703‑F360LE‑GOV | NDS‑5704‑F360LE‑GOV Installationshandbuch...
- Seite 3 Optionales Montagezubehör Konfiguration Browserverbindung 6.1.1 Einrichten des Netzwerks 6.1.2 Geschütztes Netzwerk Problembehandlung Problemlösung Testen des Netzwerks Kundendienst Wartung Reinigung Reparatur Zurücksetzen Außerbetriebnahme Weitergabe Entsorgung Technische Daten 10.1 Abmessungen 10.2 Technische Daten Bosch Security Systems B.V. 2023-04 | V03 | F.01U.385.630 Installationshandbuch...
- Seite 4 Das Gerät darf nur mit der auf dem Etikett genannten Stromquelle betrieben werden. – Versuchen Sie nicht, das Gerät selbst zu warten, wenn Sie nicht qualifiziert sind. Wartungsarbeiten sind ausschließlich von qualifiziertem Wartungspersonal durchzuführen. 2023-04 | V03 | F.01U.385.630 Bosch Security Systems B.V. Installationshandbuch...
- Seite 5 Fall trägt allein der Benutzer die bei der Behebung der Störungen entstehenden Kosten. FLEXIDOME panoramic 5100i IR: NDS-5703-F360LE, NDS-5704-F360LE, NDS-5703-F360LE- GOV und NDS-5704-F360LE-GOV. The manufacturing datecodes of the products are explained in: http://www.boschsecurity.com/datecodes Bosch Security Systems B.V. 2023-04 | V03 | F.01U.385.630 Installationshandbuch...
- Seite 6 Entsorgen Sie diese Geräte gemäß den örtlichen Gesetzen und Vorschriften, um die Wiederverwendung und/oder das Recycling zu ermöglichen. So können Ressourcen geschont und die Gesundheit der Menschen sowie die Umwelt geschützt werden. 2023-04 | V03 | F.01U.385.630 Bosch Security Systems B.V. Installationshandbuch...
- Seite 7 Dieses Handbuch wurde sorgfältig zusammengestellt, und die in ihm enthaltenen Informationen wurden eingehend geprüft. Zum Zeitpunkt der Veröffentlichung war der Text korrekt. Der Inhalt kann jedoch ohne Ankündigung geändert werden. Bosch Security Systems haftet nicht für Schäden, die direkt oder indirekt auf Fehler, Unvollständigkeit oder Abweichungen zwischen Handbuch und beschriebenem Produkt zurückzuführen sind.
- Seite 8 Aufzeichnungslösungen von Bosch einsetzen. Betrieb mit externen Systemen Den einfachsten Zugriff auf die Funktionen der Kamera ermöglicht ein Webbrowser. Im Downloadstore von Bosch gibt es jedoch verschiedene andere kostenlose Anwendungen (siehe unten) zur Anzeige und Steuerung der Kamera. Downloadstore Laden Sie die neuesten Anwendungen und die Firmware hier herunter: http://downloadstore.boschsecurity.com/...
- Seite 9 Entzerrung als auch die Anzeige der verschiedenen Modi verwendet werden. Bosch Video Client Der Bosch Video Client ist eine kostenlose Windows-Anwendung zum Anzeigen, Bedienen, Steuern und Verwalten von Überwachungskameras und -anlagen an entfernten Standorten. Er bietet eine benutzerfreundliche Benutzeroberfläche zur spielend leichten Live-Anzeige mehrerer Kameras, Wiedergabe, forensischen Suche sowie zum Export von Daten.
- Seite 10 Falls ein Artikel beim Versand beschädigt wurde, benachrichtigen Sie bitte umgehend den Spediteur. Überprüfen Sie, ob alle erforderlichen Teile enthalten sind. Sollten einzelne Teile fehlen, wenden Sie sich bitte die zuständige Bosch Security Systems Vertretung oder den Kundendienst. Der Originalkarton ist die sicherste Verpackung zum Transport des Geräts und kann beispielsweise auch zum Einsenden des Geräts zu Reparaturzwecken verwendet werden.
- Seite 11 Kamera standardmäßig über PoE mit Strom versorgt und wechselt nahtlos zur Versorgungsspannung, wenn die PoE-Stromversorgung ausfällt. Wenn PoE wiederhergestellt ist, wechselt die Kamera nahtlos zurück zu PoE als Standard- Stromversorgung. Kabel Kabelspezifikationen finden Sie in Verkabelung des Kamerasockels. Bosch Security Systems B.V. 2023-04 | V03 | F.01U.385.630 Installationshandbuch...
- Seite 12 Vor der Installation Nehmen Sie den Kamerasockel aus der Verpackung. Lokaler Speicher Hinweis! Bosch empfiehlt die Verwendung von industriellen microSD-Karten mit Zustandsüberwachung. So installieren Sie die microSD-Karte: Installieren Sie eine microSD-Karte mit dem TR15-Inbusschlüssel im microSD-Steckplatz. Drücken Sie fest auf die microSD-Karte, bis sie im Steckplatz einrastet.
- Seite 13 Montageplatte an den beiden Schraubenlöchern im Schaltkasten aus. Darüber hinaus bietet die Kamera in Kombination mit verfügbarem Zubehör verschiedene Befestigungsoptionen. Informationen zu verfügbarem Zubehör finden Sie im Kapitel Optionales Montagezubehör. Bosch Security Systems B.V. 2023-04 | V03 | F.01U.385.630 Installationshandbuch...
- Seite 14 Ziehen Sie das Kabel durch das mittlere Loch der Montageplatte. Hinweis: Wenn das Kabel nicht direkt aus der Wand kommt, sondern außen an der Wand verlegt ist, muss die Montageplatte am Kabel ausgerichtet montiert werden. Auf diese 2023-04 | V03 | F.01U.385.630 Bosch Security Systems B.V. Installationshandbuch...
- Seite 15 Bohrer und Schrauben mit passender Größe. Hinweis: Lassen Sie eine Kabellänge von 15 bis 50 cm, um eine ordnungsgemäße Installation zu gewährleisten und übermäßig lange Kabel zu vermeiden. Bei Verwendung eines 4S-Schaltkastens oder Montage auf Holz kann dieser Schritt übersprungen werden. Bosch Security Systems B.V. 2023-04 | V03 | F.01U.385.630 Installationshandbuch...
- Seite 16 | Installation FLEXIDOME panoramic 5100i IR Um eine ordnungsgemäße Wandmontage zu gewährleisten, bei der das Bosch Logo mittig an der Oberseite zu sehen ist, muss die Montageplatte wie oben dargestellt montiert werden. 5.1.3 Installieren des Kamerasockels Setzen Sie das Werkzeug für RJ-45 auf das Netzwerkkabel.
- Seite 17 Verwenden Sie einen Micro HDMI-Anschluss, um die Kamera direkt mit einem öffentlichen Anzeigesystem mit HDMI-Eingang für den Einzelhandel oder lokale Videoanzeige zu verbinden. 10. Legen Sie das Kabel ggf. in einer Schleife auf die Haken der Montageplatte. Bosch Security Systems B.V. 2023-04 | V03 | F.01U.385.630 Installationshandbuch...
- Seite 18 11. Positionieren Sie den Kamerasockel so auf der Montageplatte, dass die Schraubenlöcher des Kamerasockels und der Montageplatte übereinander liegen. 12. Drücken Sie den Kamerasockel leicht auf die Montageplatte, bis er hörbar/fühlbar einrastet. 13. Stellen Sie sicher, dass der Kamerasockel befestigt ist. 2023-04 | V03 | F.01U.385.630 Bosch Security Systems B.V. Installationshandbuch...
- Seite 19 Position, damit die Bilder korrekt im System oder Browser angezeigt werden. Setzen Sie die Kameraabdeckung richtig ausgerichtet auf den Kamerasockel. Hinweis: Auf beiden Teilen sind rote Pfeile aufgedruckt, die auf die korrekte Ausrichtung hinweisen. Bosch Security Systems B.V. 2023-04 | V03 | F.01U.385.630 Installationshandbuch...
- Seite 20 Sie einen Finger in das mittlere Loch der Montageplatte und halten Sie den Kamerasockel mit der anderen Hand fest. Ziehen Sie anschließend ruckartig an der Montageplatte, um die beiden Rasthaken an der Montageplatte zu öffnen. 2023-04 | V03 | F.01U.385.630 Bosch Security Systems B.V. Installationshandbuch...
- Seite 21 Installation | de Optionales Montagezubehör NDA-5080-PIP Hängeadapterplatte, 148 mm NDA-5080-PIPW Hängeadapterplatte, 148 mm NDA-U-WMT Hängebefestigung für Wandmontage NDA-U-WMP Wandhalterungsplatte NDA-U-PMT Hängende Rohrhalterung, 31 cm NDA-U-PMTE Verlängerung für Rohrhalterung, 50 cm NDA-U-PMTS Hängende Rohrhalterung, 11 cm Bosch Security Systems B.V. 2023-04 | V03 | F.01U.385.630 Installationshandbuch...
- Seite 22 FLEXIDOME panoramic 5100i IR NDA-U-PSMB Hängebefestigung für Wand‑/ Deckenmontage (SMB) NDA-U-PMAS Masthalterungsadapter, klein NDA-U-PMAL Masthalterungsadapter, groß NDA-5080-PC Lackierbare Abdeckung, F360E, 4 Stk. NDA-5080-TM Neigehalterung 20°, 148 mm NDA-U-CBB Wandanschlussdose, 148 mm NDA-U-CMT Adapter für Eckenmontage 2023-04 | V03 | F.01U.385.630 Bosch Security Systems B.V. Installationshandbuch...
- Seite 23 Hängende Rohrhalterung, Anschlussdose NDA-U-WMTG Hängebefestigung für Wandmontage, Anschlussdose NPD-3001-WAP Tragbares Installationstool NPD-5001-POE Midspan, 1 Port x 15 W, AC- Eingang NPD-5004-POE Midspan, 4 Ports x 15 W, AC- Eingang VG4-SFPSCKT Ethernet-an-SFP Schnittstellensatz SFP-2 Multimode-LW-Leitermodul, 1310 nm, 2LC Bosch Security Systems B.V. 2023-04 | V03 | F.01U.385.630 Installationshandbuch...
- Seite 24 | Installation FLEXIDOME panoramic 5100i IR SFP-3 Single-Mode-LW-Leitermodul, 1310 nm, 2LC SFP-25 LW-Leitermodul, 1310/1550 nm, 1SC SFP-26 LW-Leitermodul, 1550/1310 nm, 1SC 2023-04 | V03 | F.01U.385.630 Bosch Security Systems B.V. Installationshandbuch...
- Seite 25 Konfigurieren über ein Netzwerkkabel direkt an einen Computer an, und konfigurieren Sie die Parameter Identität und Passwort. Erst nach Konfiguration dieser beiden Parameter kann die Kommunikation mit der Kamera über das Netzwerk erfolgen. Bosch Security Systems B.V. 2023-04 | V03 | F.01U.385.630 Installationshandbuch...
- Seite 26 Computers eine Regel, die lokale IP-Adressen ausschließt. Testen des Netzwerks Mithilfe des Ping-Befehls können Sie die Verbindung zwischen zwei IP-Adressen testen. So lässt sich überprüfen, ob ein Gerät im Netzwerk aktiv ist. 2023-04 | V03 | F.01U.385.630 Bosch Security Systems B.V. Installationshandbuch...
- Seite 27 Kundendienst Falls eine Störung nicht behoben werden kann, wenden Sie sich an Ihren Lieferanten oder Systemintegrator oder direkt an den Kundendienst von Bosch Security Systems. Sie können sich auf einer Serviceseite die Versionsnummern der internen Firmware anzeigen lassen. Notieren Sie diese Angaben, bevor Sie sich an den Kundendienst wenden.
- Seite 28 Taste 10 Sekunden lang gedrückt. Alle Änderungen an den Einstellungen werden mit den Werkseinstellungen überschrieben. Ein Zurücksetzen kann z. B. notwendig sein, wenn das Gerät ungültige Einstellungen hat, die die gewünschte Funktionsweise beeinträchtigen. 2023-04 | V03 | F.01U.385.630 Bosch Security Systems B.V. Installationshandbuch...
- Seite 29 Entsorgen Sie diese Geräte gemäß den örtlichen Gesetzen und Vorschriften, um die Wiederverwendung und/oder das Recycling zu ermöglichen. So können Ressourcen geschont und die Gesundheit der Menschen sowie die Umwelt geschützt werden. Bosch Security Systems B.V. 2023-04 | V03 | F.01U.385.630 Installationshandbuch...
- Seite 30 Technische Daten Stromversorgung Eingangsspannung PoE IEEE 802.3af/802.3at Typ 1, Klasse 3 24 VAC ±10 % 12 VDC ±10 % PoE und Spannungsversorgung können für redundanten Betrieb gleichzeitig angeschlossen werden Stromverbrauch (typisch/ 5,6/11,4 W max.) 2023-04 | V03 | F.01U.385.630 Bosch Security Systems B.V. Installationshandbuch...
- Seite 31 Min. 120 ms, max. 340 ms GOP-Struktur IP, IBP, IBBP Bildfrequenz (6 MP) 1–30 Bilder/s Bildfrequenz (12 MP) 1–30 Bilder/s 1 bis 25 Bilder/s im HDR-Modus Encoder-Regionen Acht unabhängige Bereiche für Encoder- Qualitätseinstellungen zur Optimierung der Bitrate. Bosch Security Systems B.V. 2023-04 | V03 | F.01U.385.630 Installationshandbuch...
- Seite 32 Jedes Objekt, Objekt in Feld, Linienquerung, Feld betreten/ verlassen, Herumlungern, Route folgen, zurückgelassenes/ entferntes Objekt, Zählung, Abschätzung von Mengendichte, Zustandsänderung, Ähnlichkeitssuche, Flow/Counterflow Objektfilter Dauer, Größe, Seitenverhältnis, Geschwindigkeit, Richtung, Farbe, Objektklassen (4) Tracking-Modi Standard-(2D-)Tracking, 3D-Tracking, 3D-Personen-Tracking, Schiffs-Tracking, Museumsmodus 2023-04 | V03 | F.01U.385.630 Bosch Security Systems B.V. Installationshandbuch...
- Seite 33 Aktivierung des Alarmeingangs Kurzschluss oder Aktivierung durch 5 VDC Alarmausgang 1 Ausgang Alarmausgangsspannung 30 VDC, max. Last 0,5 A Videoausgang für HDMI- Micro-HDMI-Anschluss und 1080p-Auflösung mit entzerrten kompatible Geräte Anzeigemöglichkeiten Mikrofon Integriertes Array mit 3 digitalen MEMS-Audiosensoren Ethernet RJ45 Bosch Security Systems B.V. 2023-04 | V03 | F.01U.385.630 Installationshandbuch...
- Seite 34 Ethernet 10/100/1000 BASE-T, automatische Erkennung, Halb‑/ Vollduplex Konnektivität Auto-MDIX Interoperabilität ONVIF Profile S ONVIF Profile G ONVIF Profile M ONVIF Profile T Mechanische Daten Abmessungen (Ø x H) 148 x 70 mm Objektivverstellung (Drehung) 355º Gewicht 0,82 kg 2023-04 | V03 | F.01U.385.630 Bosch Security Systems B.V. Installationshandbuch...
- Seite 35 5 bis 93 % rel. LF, nicht kondensierend 5 bis 100 % rel. LF, kondensierend Luftfeuchtigkeit (Lagerung) Bis zu 98 % rel. LF Stoßfestigkeit IK10 Schutzart IP66 und NEMA Typ 4X Nachhaltigkeit PVC-frei Ursprungsland NDS-5703-F360LE/NDS-5704-F360LE: Thailand NDS-5703-F360LE-GOV/NDS-5704-F360LE-GOV: Taiwan Bosch Security Systems B.V. 2023-04 | V03 | F.01U.385.630 Installationshandbuch...
- Seite 36 | Technische Daten FLEXIDOME panoramic 5100i IR 2023-04 | V03 | F.01U.385.630 Bosch Security Systems B.V. Installationshandbuch...
- Seite 37 FLEXIDOME panoramic 5100i IR Technische Daten | Bosch Security Systems B.V. 2023-04 | V03 | F.01U.385.630 Installationshandbuch...
- Seite 38 | Technische Daten FLEXIDOME panoramic 5100i IR 2023-04 | V03 | F.01U.385.630 Bosch Security Systems B.V. Installationshandbuch...
- Seite 40 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Niederlande www.bosch-sicherheitssysteme.de © Bosch Security Systems B.V., 2023 Building solutions for a better life. 202304131546...
