Inhaltszusammenfassung für Bosch FLEXIDOME corner 7100i IR
- Seite 1 FLEXIDOME corner 7100i IR NCE‑7703‑FK | NCE‑7703‑FK‑GOV Installation Manual...
-
Seite 3: Inhaltsverzeichnis
FLEXIDOME corner 7100i IR Inhaltsverzeichnis | de Inhaltsverzeichnis Sicherheitsinformationen Sicherheitsvorkehrungen Wichtige Sicherheitshinweise Hinweise Systemüberblick Produktbeschreibung Vorgesehene Verwendung Vorbereiten der Montage Auspacken Im Lieferumfang enthaltene Teile Vorbereitung Konfiguration in der Box Installation Installieren der hinteren Abdeckplatte Installieren der Kabeldichtungen Installieren des Kameramoduls... -
Seite 4: Sicherheitsinformationen
| Sicherheitsinformationen FLEXIDOME corner 7100i IR Sicherheitsinformationen Lesen und befolgen Sie alle folgenden Sicherheitshinweise, und bewahren Sie sie zum Nachschlagen auf. Beachten Sie alle Warnungen, bevor Sie das Gerät verwenden. Sicherheitsvorkehrungen Vorsicht! Die Installation darf nur von qualifiziertem Kundendienstpersonal gemäß dem National Electrical Code (NEC 800 CEC-Abschnitt 60) oder den jeweils zutreffenden... -
Seite 5: Hinweise
Beim Betrieb dieses Geräts in einem Wohngebiet ist mit schädlichen Störungen zu rechnen. In diesem Fall trägt allein der Benutzer die bei der Behebung der Störungen entstehenden Kosten. FCC-Konformitätserklärung des Lieferanten FLEXIDOME corner 7100i IR: NCE-7703-FK, NCE-7703-FK-GOV Verantwortlich Bosch Security Systems, LLC 130 Perinton Parkway 14450 Fairport, NY, USA www.boschsecurity.us... - Seite 6 – Sicherheitshinweise, d. h. eine Liste identifizierter Schwachstellen und Lösungsvorschläge: https://www.boschsecurity.com/xc/en/support/product-security/ security-advisories.html Bosch übernimmt keinerlei Haftung für Schäden, die durch Produkte entstehen, die mit veralteten Softwarekomponenten in Betrieb genommen wurden. 2023-10 | 01 | Bosch Security Systems Installation Manual...
- Seite 7 FLEXIDOME corner 7100i IR Sicherheitsinformationen | de Elektro‑ und Elektronikaltgeräte Dieses Produkt und/oder diese Batterie dürfen nicht im Hausmüll entsorgt werden. Entsorgen Sie dieses Gerät gemäß lokalen Gesetzen und Vorschriften, um Wiederverwendung und/oder Recycling zu ermöglichen. Dies trägt zur Ressourcenschonung und zum Schutz der Gesundheit und Umwelt bei.
-
Seite 8: Systemüberblick

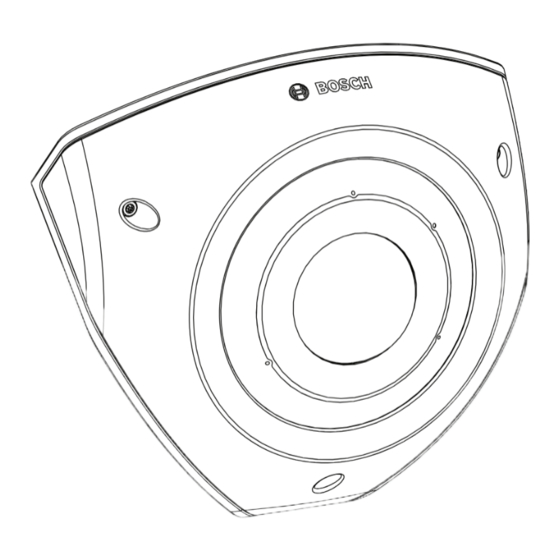

FLEXIDOME corner 7100i IR Systemüberblick Produktbeschreibung Die FLEXIDOME corner 7100i IR ist eine diskrete und vandalismussichere Kamera für Eckenmontage mit einem Design ohne Angriffs‑ und Befestigungspunkte. Die Kamera bietet einen detaillierten und vollständigen Überblick über jeden Raum ohne tote Winkel. Die intelligente, unsichtbare IR-Funktion sorgt für eine konsistente Bildqualität auch bei völliger... -
Seite 9: Vorbereiten Der Montage
Falls ein Artikel beim Versand beschädigt wurde, benachrichtigen Sie bitte umgehend den Spediteur. Überprüfen Sie, ob alle erforderlichen Teile enthalten sind. Sollten einzelne Teile fehlen, wenden Sie sich bitte die zuständige Bosch Security Systems Vertretung oder den Kundendienst. Der Originalkarton ist die sicherste Verpackung zum Transport des Geräts und kann beispielsweise auch zum Einsenden des Geräts zu Reparaturzwecken verwendet werden. -
Seite 10: Konfiguration In Der Box
| Vorbereiten der Montage FLEXIDOME corner 7100i IR Konfiguration in der Box Die Kamera kann bereits im Karton vorkonfiguriert werden und muss dazu nicht komplett ausgepackt werden. Ein direkter Zugriff auf einen RJ45-Anschluss ist möglich, während sich die Kamera im Karton befindet. Dies erlaubt eine einfache Vorkonfiguration von Einstellungen und FW-Upgrades unabhängig vom Montageort. -
Seite 11: Installation
FLEXIDOME corner 7100i IR Installation | de Installation M20-Gummitüllen Stromversorgungseingang RJ45-Stecker Aktivitäts-LED innen Taste „Zurücksetzen“ microSD-Kartensteckplatz Alarm und Audio Hinweis: 2‑poliger E/A-Anschluss für DC12V‑ oder AC24V-Eingang. 8‑poliger E/A-Anschluss für Alarm-Eingang/Ausgang, Audio-Line-In/Line-Out. E/A-Stecker 1 3 5 7 7 mm 2 4 6 8 [0.28”]... - Seite 12 Eine Erdung verbessert den Überspannungsschutz (bis zu 1 kV, 1 kA zur Erde; 8/20 µs Impuls). Das Erdungskabel ist nicht im Lieferumfang enthalten. Bosch empfiehlt die Verwendung eines Erdungskabels mit einem Ringanschluss. Der Ringanschluss darf eine Stärke von maximal 2 mm haben. Hinweis! Kabel, die im Freien oder in der Nähe von hohen induktiven Lasten bzw.
-
Seite 13: Installieren Der Hinteren Abdeckplatte
Schraubenlöcher an der Wand. Ziehen Sie das RJ45-Kabel durch die Platte. Ziehen Sie die Schrauben an. Hinweis: Bosch empfiehlt Schrauben mit einem Durchmesser von 4 mm (0,16 Zoll) und einer Länge von ≥30 mm (1,18 Zoll). Bosch Security Systems 2023-10 | 01 |... -
Seite 14: Installieren Der Kabeldichtungen
| Installation FLEXIDOME corner 7100i IR Installieren der Kabeldichtungen Entfernen Sie den vorstehenden Teil. Verwenden Sie ein RJ45-Stanzwerkzeug, um das Ethernet-Kabel durch die Kabeldichtung zu ziehen: Setzen Sie das RJ45-Stanzwerkzeug auf den Ethernet-Kabelanschluss. Ziehen Sie das Ethernet-Kabel durch die Kabeldichtung. -
Seite 15: Installieren Des Kameramoduls
FLEXIDOME corner 7100i IR Installation | de Installieren des Kameramoduls Führen Sie die entsprechenden Kabel für Strom, Video, Alarm und Audio durch eine der Zugangsöffnungen. Ziehen Sie die Kabel zurück, bis sie nicht mehr übermäßig lang sind. Setzen Sie den Kamerasockel in der richtigen Ausrichtung auf die Montageplatte. -
Seite 16: Installieren Der Ir-Abdeckung Und Der Blende
Ziehen Sie die Schrauben in der Kameraabdeckung mit dem mitgelieferten TR20- Inbusschlüssel fest. TR20 Entfernen Sie die Schutzfolie von der IR-Abdeckung. Richten Sie die Blende so aus, dass sich das Bosch Logo oben befindet. Ziehen Sie die Schrauben an. 2023-10 | 01 | Bosch Security Systems... -
Seite 17: Led-Status
FLEXIDOME corner 7100i IR Installation | de TR20 Scannen Sie den folgenden QR-Code, um eine Videoanleitung zu sehen: LED-Status Auf der Oberseite der Kamera, oberhalb des Kameraobjektivs, befindet sich eine Status-LED. Informationen zu den verschiedenen Status-LED-Funktionen finden Sie in der folgenden Tabelle. -
Seite 18: Verbindung Über Den Webbrowser
| Verbindung über den Webbrowser FLEXIDOME corner 7100i IR Verbindung über den Webbrowser Es wird ein Computer mit Webbrowser (Google Chrome, Microsoft Edge oder Mozilla Firefox) verwendet, um Live-Bilder zu empfangen, das Gerät zu steuern und gespeicherte Sequenzen wiederzugeben. Die Kamera wird mithilfe des Browsers über das Netzwerk konfiguriert. - Seite 19 FLEXIDOME corner 7100i IR Verbindung über den Webbrowser | de Hinweis: Nachdem Sie das erste Passwort festgelegt haben, erscheint ein Schlosssymbol neben dem Gerätenamen in der Geräteliste im Configuration Manager. Sie können die Webseite des Geräts auch direkt starten. Die Webseite des Geräts zeigt eine Seite für das erste Passwort mit Eingabefeldern und einer Passwortstärke-Anzeige.
-
Seite 20: Problembehandlung
| Problembehandlung FLEXIDOME corner 7100i IR Problembehandlung Problemlösung Die nachfolgende Tabelle soll Ihnen helfen, Störungsursachen zu identifizieren und wenn möglich zu beseitigen. Störung Mögliche Ursache Lösung Gerät funktioniert nicht. Stromausfall. Überprüfen Sie das Netzteil. Überprüfen Sie, ob PoE, ein 12‑V‑... -
Seite 21: Testen Der Netzwerkverbindung
Kundendienst Falls eine Störung nicht behoben werden kann, wenden Sie sich an Ihren Lieferanten oder Systemintegrator oder direkt an den Kundendienst von Bosch Security Systems. Sie können sich auf einer Serviceseite die Versionsnummern der internen Firmware anzeigen lassen. Notieren Sie diese Angaben, bevor Sie sich an den Kundendienst wenden. -
Seite 22: Wartung
| Wartung FLEXIDOME corner 7100i IR Wartung Reinigung Objektivreinigung Das Objektiv muss sauber gehalten werden, um eine optimale Leistung zu gewährleisten. Staub, Fett oder Fingerabdrücke sollten von der Objektivoberfläche entfernt werden. Achten Sie beim Reinigen des Objektivs besonders darauf, die spezielle Beschichtung zur Verringerung von Lichtreflexionen nicht zu beschädigen. -
Seite 23: Außerbetriebnahme
FLEXIDOME corner 7100i IR Außerbetriebnahme | de Außerbetriebnahme Weitergabe Geben Sie das Gerät nur zusammen mit diesem Installationshandbuch weiter. Entsorgung Elektro‑ und Elektronikaltgeräte Dieses Produkt und/oder diese Batterie dürfen nicht im Hausmüll entsorgt werden. Entsorgen Sie dieses Gerät gemäß lokalen Gesetzen und Vorschriften, um Wiederverwendung und/oder Recycling zu ermöglichen. - Seite 24 | Außerbetriebnahme FLEXIDOME corner 7100i IR 2023-10 | 01 | Bosch Security Systems Installation Manual...
- Seite 25 FLEXIDOME corner 7100i IR Außerbetriebnahme | Bosch Security Systems 2023-10 | 01 | Installation Manual...
- Seite 26 | Außerbetriebnahme FLEXIDOME corner 7100i IR 2023-10 | 01 | Bosch Security Systems Installation Manual...
- Seite 28 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Niederlande www.boschsecurity.com © Bosch Security Systems B.V., 2023 Building solutions for a better life. 202401151142...
