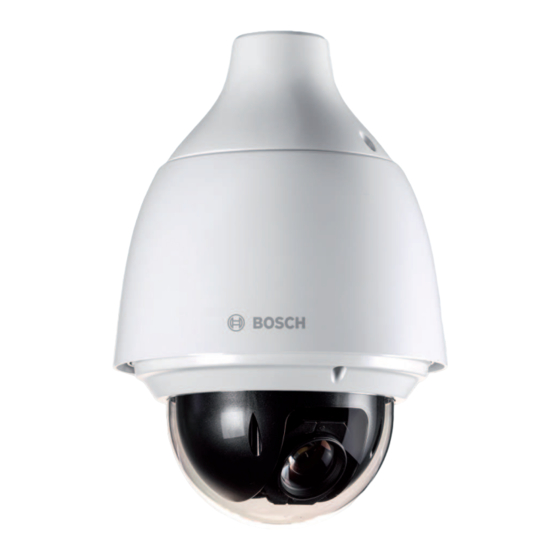

Bosch AUTODOME IP starlight 5000i Installationsanleitung
Vorschau ausblenden
Andere Handbücher für AUTODOME IP starlight 5000i:
- Bedienungsanleitung (80 Seiten) ,
- Installationshandbuch (30 Seiten) ,
- Installationshandbuch (38 Seiten)
Verwandte Anleitungen für Bosch AUTODOME IP starlight 5000i
Inhaltszusammenfassung für Bosch AUTODOME IP starlight 5000i

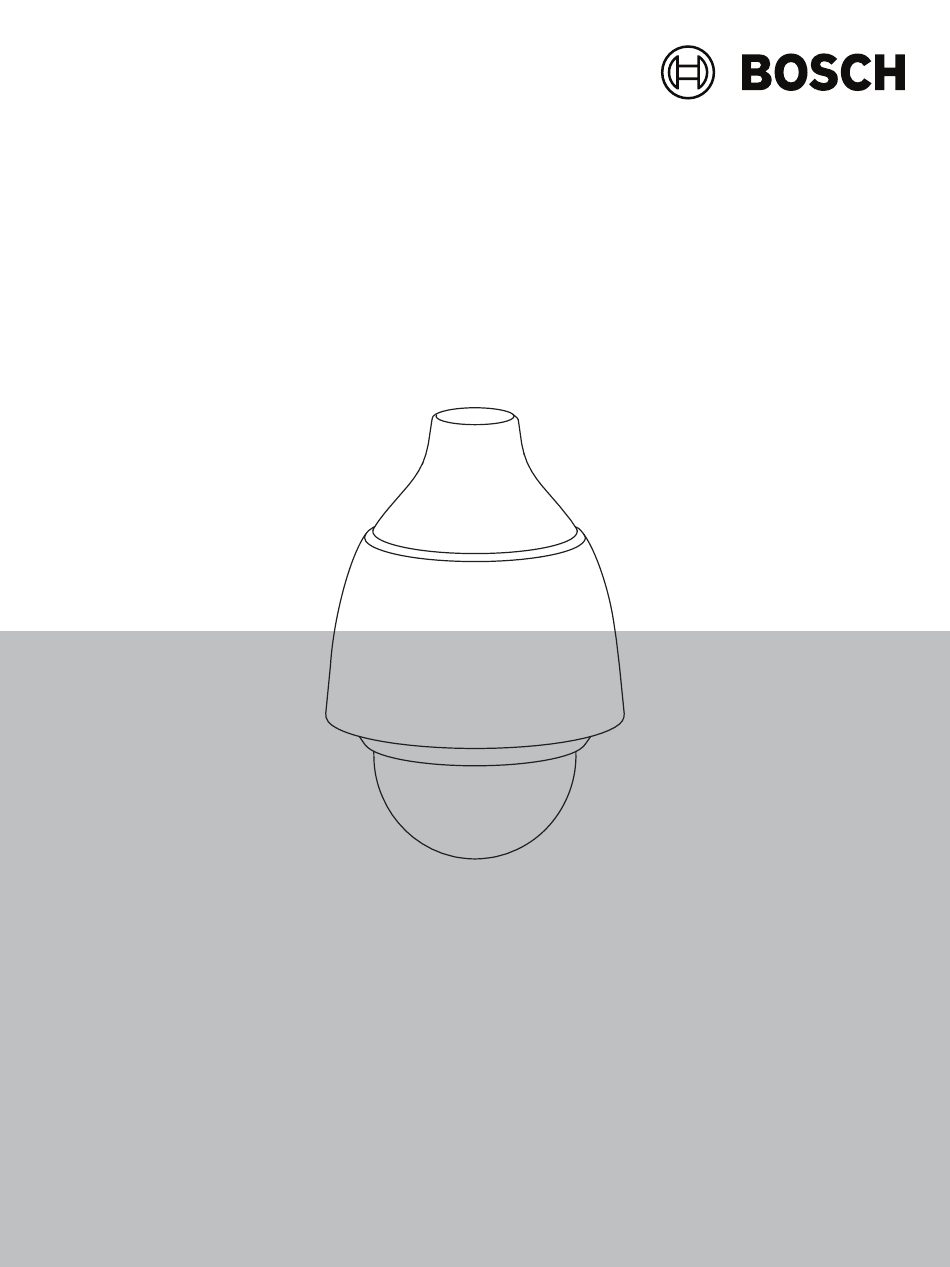

- Seite 1 AUTODOME IP starlight 5000i NDP‑5512‑Z30│NDP‑5512‑Z30‑P Installationsanleitung...
-
Seite 3: Inhaltsverzeichnis
AUTODOME IP starlight 5000i Inhaltsverzeichnis | de Inhaltsverzeichnis Sicherheit Über dieses Handbuch Gesetzliche Informationen Sicherheitsvorkehrungen Wichtige Sicherheitshinweise Zusätzliche Sicherheitsinformationen Anschluss in Anwendungen Wichtige Hinweise Verwendung aktueller Software Kundendienst und Wartung Einführung Zusätzlich erforderliche Produkte Systemanforderungen Herstellen der Verbindung Herstellen der Verbindung... -
Seite 4: Sicherheit
Informationen wurden eingehend geprüft. Zum Zeitpunkt der Drucklegung war der Text vollständig und richtig. Aufgrund der stetigen Weiterentwicklung der Produkte kann der Inhalt dieses Handbuchs ohne Ankündigung geändert werden. Bosch Security Systems haftet nicht für Schäden, die direkt oder indirekt auf Fehler, Unvollständigkeit oder Abweichungen zwischen Handbuch und beschriebenem Produkt zurückzuführen sind. -
Seite 5: Wichtige Sicherheitshinweise
Gehäuse ein, wenn für angemessene Belüftung gesorgt ist oder die Anweisungen des Herstellers befolgt wurden. Videosignalverlust: Videosignalverlust ist bei digitalen Videoaufzeichnungen nicht auszuschließen. Daher übernimmt Bosch Security Systems keine Haftung für Schäden, die aus verloren gegangenen Videodaten entstehen. Um das Risiko des Datenverlusts zu minimieren, werden der Einsatz mehrerer redundanter Aufzeichnungssysteme sowie ein Verfahren zur Sicherung aller analogen und digitalen Daten empfohlen. - Seite 6 | Sicherheit AUTODOME IP starlight 5000i Verwenden Sie immer Teflonband (kundenseitig bereitgestellt) und Dichtungsmittel (kundenseitig bereitgestellt) an den Gewinden aller Halterungen (separat erhältlich von Bosch oder kundenseitig bereitgestellt). Hinweis! Wassereintrittsrisiko Versiegeln Sie alle Öffnungen und Verbindungspunkte zwischen dem Gerät und allen Halterungen, um eine wasserdichte Abdichtung zu gewährleisten.
-
Seite 7: Zusätzliche Sicherheitsinformationen
AUTODOME IP starlight 5000i Sicherheit | de Zusätzliche Sicherheitsinformationen Hinweis! Das Produkt muss unter dem Dachvorsprung eines Gebäudes installiert werden und seine externe Verkabelung sollte keinem direkten Sonnenlicht und Wasser ausgesetzt sein. Vorsicht! Befestigen Sie die Metallmontageplatte (im Lieferumfang der Kamera enthalten) mit drei (3) M4-Schrauben (12 mm, im Lieferumfang der Befestigung enthalten) an der Innenseite der... -
Seite 8: Anschluss In Anwendungen
| Sicherheit AUTODOME IP starlight 5000i Anschluss in Anwendungen Stromquelle mit 24 VAC: Dieses Gerät ist für den Betrieb mit einer Stromquelle mit eingeschränkter Leistung ausgelegt. Es wird bei 24 VAC betrieben (wenn PoE+ nicht zur Verfügung steht). Die vom Kunden bereitgestellte Verkabelung muss den jeweils geltenden Vorschriften für elektrische Anlagen (Leistungsstufe 2) entsprechen. - Seite 9 AUTODOME IP starlight 5000i Sicherheit | de – dieses Gerät muss Störstrahlungen jeder Art aufnehmen, darunter auch Störstrahlungen, die unerwünschte Betriebsstörungen zur Folge haben können. HINWEIS: Dieses Gerät wurde geprüft und hält die Grenzwerte für digitale Geräte der Klasse A entsprechend Teil 15 der FCC-Vorschriften und der kanadischen Industrienorm ICES-003 ein.
-
Seite 10: Verwendung Aktueller Software
Sicherheitsanweisungen, d. h. eine Liste bekannter Sicherheitslücken und vorgeschlagene Lösungen: https://www.boschsecurity.com/xc/en/support/product-security/security- advisories.html Bosch haftet nicht für Schäden, die durch den Betrieb seiner Produkte mit veralteten Softwarekomponenten verursacht werden. Hinweis! Bosch empfiehlt dringend, die Firmware-Version immer auf dem aktuellen Stand zu halten, um die bestmögliche Funktionalität, Kompatibilität, Leistung und Sicherheit zu erhalten. -
Seite 11: Kundendienst Und Wartung
Technischer Kundendienst Telefon: 800 289 0096, Option 4 Fax: 800-315-0470 E-Mail: technical.support@us.bosch.com Europa, Naher Osten, Afrika und Asien-Pazifik Wenden Sie sich an Ihren Händler oder an die Vertriebsniederlassung von Bosch vor Ort. Verwenden Sie hierzu den folgenden Link: https://www.boschsecurity.com/xc/en/where-to- buy/ Weitere Informationen Weitere Informationen erhalten Sie von Ihrem Bosch Security Systems Vertreter sowie auf unserer Website unter www.boschsecurity.com. -
Seite 12: Einführung
Kundendienst von Bosch Security Systems. – Falls Komponenten beschädigt erscheinen, darf das Gerät nicht verwendet werden. Bitte setzen Sie sich bei Beschädigungen mit Bosch Security Systems in Verbindung. – Der Originalkarton ist (solange er unbeschädigt ist) die sicherste Verpackung zum Transport des Geräts. -
Seite 13: Systemanforderungen
Netzwerkzugriff – Google Chrome, Microsoft Edge oder Mozilla Firefox oder Anwendungssoftware wie Video Security Client, Bosch Video Client oder BVMS. Herstellen der Verbindung Die Kamera muss über eine gültige IP-Adresse und eine kompatible Subnetzmaske verfügen, damit sie in Ihrem Netzwerk betrieben werden kann. Standardmäßig ist DHCP werksseitig auf Ein plus Link-Local voreingestellt, ein DHCP-Server weist also eine IP-Adresse zu. -
Seite 14: Konfiguration Mit Der Project Assistant-App
Sie können auch die Project Assistant-App verwenden, um die Erstkonfiguration der Kamera abzuschließen. Um dieses Gerät mit der Project Assistant-App von Bosch zu verwenden, müssen Sie die App aus dem Bosch Download Store, Google Play oder dem Apple Store herunterladen. -
Seite 15: Produktbeschreibung
AUTODOME IP starlight 5000i Produktbeschreibung | de Produktbeschreibung Die AUTODOME IP starlight 5000i Kamera wurde speziell für Anwendungen entwickelt und angepasst, bei denen eine Überwachung in Szenen mit wechselnden Lichtverhältnissen erforderlich ist. Sie verfügt über einen integrierten 30-fachen optischen Zoom, mit dem Personen bis zu einer maximalen Entfernung von 183 m mit minimalem Detailverlust identifiziert werden können. -
Seite 16: Vorbereiten Der Verkabelung
| Vorbereiten der Verkabelung AUTODOME IP starlight 5000i Vorbereiten der Verkabelung Bereiten Sie nach Bedarf die Verkabelung für 24 VAC, PoE (Cat5e oder besser), Alarme und Audio vor und verlegen Sie sie. Folgen Sie für 24 VAC den Empfehlungen für maximale Kabellänge und Kabeldurchmesser. -
Seite 17: Vorbereiten Der Kamera
AUTODOME IP starlight 5000i Vorbereiten der Kamera | de Vorbereiten der Kamera Hinweis: Verwenden Sie T15 für Modelle zum Abhängen . Verwenden Sie T10 für Modelle für den Deckeneinbau . Lösen Sie die drei (3) Sechskantschrauben im Zierring/Kuppelgehäuse mit einem geeigneten Torx-Schraubendreher. -
Seite 18: Microsd-Karte Installieren (Optional)
| MicroSD-Karte installieren (optional) AUTODOME IP starlight 5000i MicroSD-Karte installieren (optional) Drücken Sie den Kamerablock, bis Sie den Kartensteckplatz sehen (Element 1 in der folgenden Abbildung). Setzen Sie die Karte in den Steckplatz ein (Element 2 in der folgenden Abbildung). - Seite 19 AUTODOME IP starlight 5000i MicroSD-Karte installieren (optional) | de 3× Fahren Sie mit der Installation fort. Bosch Security Systems 2023-02 | 1.2 | Installationsanleitung...
-
Seite 20: Montieren Einer Kamera Direkt An Einer Wand Im Innenbereich
| Montieren einer Kamera direkt an einer Wand im Innenbereich AUTODOME IP starlight 5000i Montieren einer Kamera direkt an einer Wand im Innenbereich Montageanforderungen – Die Wand muss dick genug für die Befestigungsschrauben sein. – Die Wand muss mindestens das achtfache (8) Gesamtgewicht der Kamera (1,88 kg) tragen können: > 15 kg. - Seite 21 AUTODOME IP starlight 5000i Montieren einer Kamera direkt an einer Wand im Innenbereich | de Führen Sie alle Verbindungskabel durch die Befestigungskappe. Bringen Sie den Haken am Ende der Sicherheitsbefestigung an der Schlaufe an der Oberseite der Kamera an. Verbinden Sie die zugehörigen Steckverbindungen der Kabel (nicht im Lieferumfang enthalten) mit den entsprechenden Anschlüssen der Kamera.
- Seite 22 | Montieren einer Kamera direkt an einer Wand im Innenbereich AUTODOME IP starlight 5000i 2023-02 | 1.2 | Bosch Security Systems Installationsanleitung...
- Seite 23 AUTODOME IP starlight 5000i Montieren einer Kamera direkt an einer Wand im Innenbereich | de Bosch Security Systems 2023-02 | 1.2 | Installationsanleitung...
-
Seite 24: Montieren Einer Anschlussbox Und Kamera
| Montieren einer Anschlussbox und Kamera AUTODOME IP starlight 5000i Montieren einer Anschlussbox und Kamera Die Anschlussbox kann direkt an einer Wand, Eckenhalterung oder Masthalterung montiert werden. Anweisungen zur Montage der Box (Netzteilkasten) finden Sie im Installationshandbuch der Anschlussbox. - Seite 25 AUTODOME IP starlight 5000i Montieren einer Anschlussbox und Kamera | de Bosch Security Systems 2023-02 | 1.2 | Installationsanleitung...
- Seite 26 | Montieren einer Anschlussbox und Kamera AUTODOME IP starlight 5000i 2023-02 | 1.2 | Bosch Security Systems Installationsanleitung...
-
Seite 27: Montieren Einer Kamera Mit Dachhalterung
AUTODOME IP starlight 5000i Montieren einer Kamera mit Dachhalterung | de Montieren einer Kamera mit Dachhalterung Montieren der Dachhalterung Legen Sie auf dem Dach die Wandposition für die Kamera fest und verwenden Sie die Hängebefestigungshalterung für die Brüstung als Schablone, um die Lochpositionen zu markieren. - Seite 28 | Montieren einer Kamera mit Dachhalterung AUTODOME IP starlight 5000i Hinweis! Befestigungselemente gehören nicht zum Lieferumfang des Dachbrüstungshalterungs-Kits, da sie nach dem Material ausgewählt werden müssen, auf dem die Halterung befestigt wird. Das Material muss einer Mindestzugkraft von 275 kg widerstehen (z. B. min. 19 mm bei Sperrholz).
-
Seite 29: Befestigen Der Befestigungskappe Und Der Kamera
AUTODOME IP starlight 5000i Montieren einer Kamera mit Dachhalterung | de Führen Sie die Video‑, Steuer‑ und Stromkabel auf der Vorderseite des Arms zurück und durch das Fallrohr heraus. Setzen Sie die Endabdeckung anschließend wieder ein. Wickeln Sie mindestens fünf Lagen Teflonband um das Rohrgewinde. - Seite 30 | Montieren einer Kamera mit Dachhalterung AUTODOME IP starlight 5000i 2023-02 | 1.2 | Bosch Security Systems Installationsanleitung...
- Seite 31 AUTODOME IP starlight 5000i Montieren einer Kamera mit Dachhalterung | de Bosch Security Systems 2023-02 | 1.2 | Installationsanleitung...
-
Seite 32: Montage Einer Kamera Mit Rohrhalterung
| Montage einer Kamera mit Rohrhalterung AUTODOME IP starlight 5000i Montage einer Kamera mit Rohrhalterung Hinweis! Nur für den Inneneinsatz! Diese Halterung darf nur im Innenbereich installiert werden. Die Montage im Außenbereich ist nicht zulässig. 10.1 Benötigtes Werkzeug –... -
Seite 33: Befestigen Der Befestigungskappe Und Der Kamera
AUTODOME IP starlight 5000i Montage einer Kamera mit Rohrhalterung | de 10.4 Befestigen der Befestigungskappe und der Kamera Wickeln Sie vier Lagen Teflonband () um das Gewinde am Ende der Halterung, um eine wasserdichte Abdichtung zu gewährleisten. Montieren Sie die Befestigungskappe an der Halterung. - Seite 34 | Montage einer Kamera mit Rohrhalterung AUTODOME IP starlight 5000i 2023-02 | 1.2 | Bosch Security Systems Installationsanleitung...
- Seite 35 AUTODOME IP starlight 5000i Montage einer Kamera mit Rohrhalterung | de Bosch Security Systems 2023-02 | 1.2 | Installationsanleitung...
-
Seite 36: Anschluss
| Anschluss AUTODOME IP starlight 5000i Anschluss Warnung! Die Version von High PoE von Bosch: Wenn die Stromversorgung der Kamera über HPoE oder ein Midspan-Device erfolgt, muss ein zusätzlicher Überspannungsschutz installiert werden. Vorsicht! Einhaltung der Norm EN 50130-4-für Alarmanlagen – CCTV für Sicherheitsanwendungen Zur Erfüllung der Anforderungen der Norm EN 50130-4 für Alarmanlagen ist eine zusätzliche... - Seite 37 AUTODOME IP starlight 5000i Anschluss | de Verbinden Sie bei Bedarf die Alarm‑ und/oder Audiokabel wie in der folgenden Tabelle dargestellt. Etikett-ID Beschreibung Litzenfarbe ALARM_COM Alarmkommunikation ALARM_OUT Alarmausgang Braun ALARM_IN1 Alarmeingang 1 Weiß ALARM_IN2 Alarmeingang 2 Blau AUDIO OUT Audioausgang Grau Masse...
-
Seite 38: Außerbetriebnahme
Geben Sie das Gerät nur zusammen mit diesem Installationshandbuch weiter. 12.2 Entsorgung Entsorgung: Bei der Entwicklung und Fertigung Ihres Bosch Produkts wurden hochwertige Materialien und Bauteile eingesetzt, die wiederaufbereitet und wiederverwendet werden können. Dieses Symbol weist darauf hin, dass Elektro‑ und Elektronikgeräte am Ende ihrer Lebensdauer getrennt vom Hausmüll gesammelt und... -
Seite 39: Technische Daten
AUTODOME IP starlight 5000i Technische Daten | de Technische Daten Die technischen Daten der Produkte können Sie dem Datenblatt für die Kamera entnehmen, das auf den jeweiligen Produktseiten des Online-Produktkatalogs unter www.boschsecurity.com verfügbar ist. Bosch Security Systems 2023-02 | 1.2 |... -
Seite 40: Unterstützung
– Problembehandlung – Reparatur und Austausch – Produktsicherheit Bosch Building Technologies Academy Besuchen Sie die Website der Bosch Building Technologies Academy und erhalten Sie Zugang zu Schulungskursen, Videoanleitungen und Dokumenten: www.boschsecurity.com/xc/en/ support/training/ 2023-02 | 1.2 | Bosch Security Systems Installationsanleitung... - Seite 41 AUTODOME IP starlight 5000i Unterstützung | Bosch Security Systems 2023-02 | 1.2 | Installationsanleitung...
- Seite 42 | Unterstützung AUTODOME IP starlight 5000i 2023-02 | 1.2 | Bosch Security Systems Installationsanleitung...
- Seite 44 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Niederlande www.bosch-sicherheitssysteme.de © Bosch Security Systems B.V., 2023 Building solutions for a better life. 202302101627...
