Technische Alternative C.M.I. Benutzerhandbuch Seite 80

Datenleitung
Einstellung der Werte, die vom DL-Bus übernommen werden. Es können nur Werte aus den
DL-Datenrahmen der Geräte übernommen werden, die auch zum DL-Datenlogging verwendet werden.
Werte von DL-Sensoren können nicht eingelesen werden.
Es können maximal 32 analoge und 32 digitale Werte definiert werden.

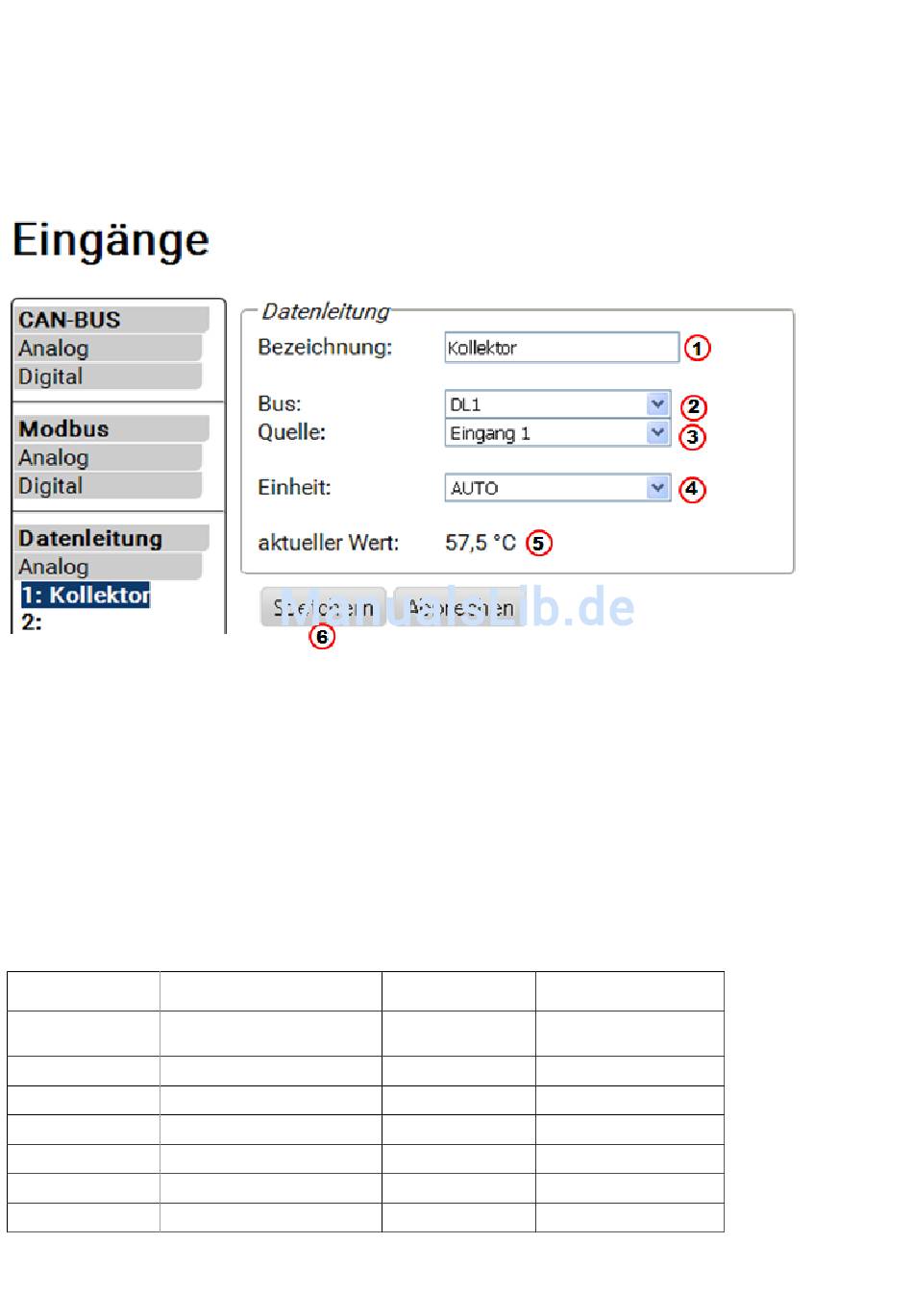

Beispiel: Analoger Wert 1 von DL1
1.
Eingangsbezeichnung
2.
Bus: Eingabe des Datenleitungsanschlusses am C.M.I., über den der Wert eingelesen werden
soll. Der 2. Datenrahmen der UVR1611 (Einstellung bei Ausgang 14 mit "NETZW.EG. => DL.: ja"), wird
nicht eingelesen.
3.
Auswahl der Quelle (Analog: Eingang 1...16, Digital: Ausgang 1...13)
4.
Auswahl der Einheit: "AUTO" bedeutet, dass die Einheit der Quelle übernommen wird. Es steht
aber auch eine Vielzahl weiterer Einheiten zur Auswahl.
5.
aktueller Wert: Dieser Wert wird aktuell vom C.M.I. unter Berücksichtigung der Einheit
übernommen
6.
Nach Beendigung der Eingabe: Speichern
DL-Datenrahmen der analogen Werte
Quelle C.M.I.
UVR61-3, 63, 63-H
Eingang 1 Sensorwert 1
Eingang 2 Sensorwert 2
Eingang 3 Sensorwert 3
Eingang 4 Sensorwert 4
Eingang 5 Sensorwert 5
Eingang 6 Sensorwert 6
UVR16x2, UVR1611
A
ESR21, 31
Sensorwert 1 Sensorwert 1
Sensorwert 2 Sensorwert 2
Sensorwert 3 Sensorwert 3
Ext. Wert 1 Sensorwert 4
Ext. Wert 2 Sensorwert 5
Ext. Wert 3 Sensorwert 6
B
UVR61-3, 63
