3. Berühren Sie einen ausgesuchten Messpunkt für ca. eine
Sekunde, und es öffnet sich ein Untermenü, über das sich der
angewählte Messpunkt individuell wie folgt konfigurieren
lässt:
– Alarm:
optischer
Unterschreitung (Below), Überschreitung (Above) oder
genauem
Erreichen
Alarmtemperatur
– Max: sucht den wärmsten Punkt im Bildausschnitt
– Min: sucht den kältesten Punkt im Bildausschnitt
4. Berühren Sie die Schaltfläche Confirm, um die Auswahl zu
bestätigen und zu speichern.
Falls Sie die Änderung nicht speichern wollen, berühren Sie
die Schaltfläche Cancel.
13
und
akustischer
Alarm
(Equal)
einer
eingestellten
Bedienungsanleitung – Wärmebildkamera AC080V
Flächen analysieren

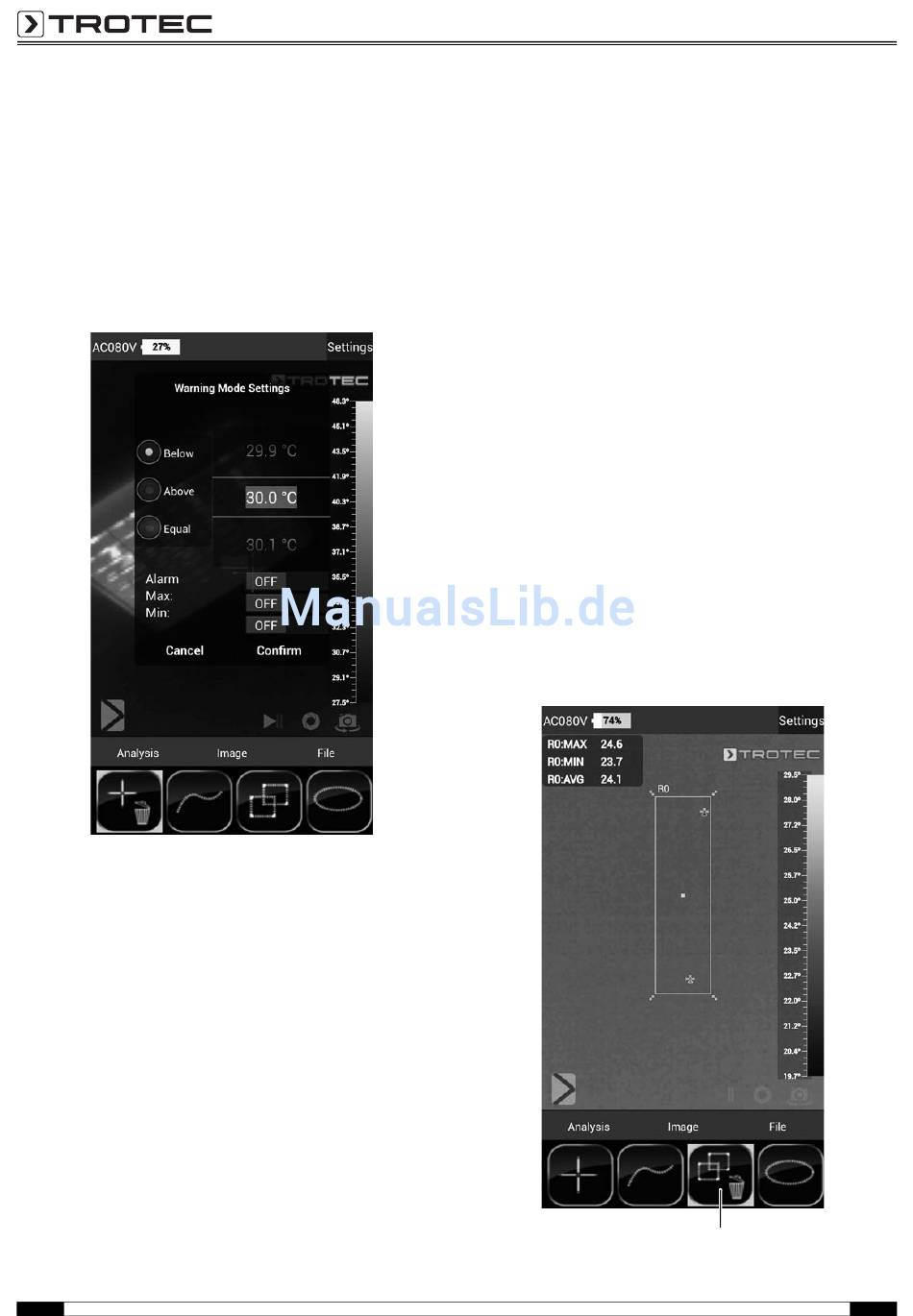

Sie können jeweils bis zu zwei Rechteck- und zwei Kreisflächen
im Display aufziehen, um eine separierte Bereichsanalyse
innerhalb des Thermogramms durchzuführen.
bei
1. Berühren Sie die Schaltfläche für Rechtecke (35) oder
Kreise (36).
2. Berühren Sie den Ausgangspunkt auf dem Display und
ziehen Sie dann das Rechteck oder den Kreis auf, der
analysiert werden soll.
– Auf dem Display erscheint das Rechteck bzw. der Kreis.
Links oben wird eine Tafel eingeblendet, auf der der
maximale, minimale und durchschnittliche Messwert
innerhalb der Fläche eingeblendet wird (R steht hier für
Rechteck und C für Kreis).
– Um die Größe bzw. die Ausrichtung des jeweiligen Bereichs
anzupassen, berühren Sie mit dem Finger eine der Ecken
oder auch die Linie selbst und ziehen Sie ihn in die
gewünschte Form/Größe.
– Um einen Bereich als Ganzes im Display zu verschieben,
berühren Sie dessen Mittelpunkt und verschieben Sie ihn
an die gewünschte Position.
– Die Schaltfläche für Rechtecke bzw. Kreise wird aktiviert.
– Die Schaltfläche wird jetzt mit einem Papierkorb
angezeigt (Beispiel: Rechteck (38)).
– Um den Punkt zu löschen, ziehen Sie diesen über die
zugehörige Schaltfläche mit Papierkorb.
38
