6.5

Lecksuchverfahren mit flexiblem Sensor

Sollten Sie an sehr kleinen Anschlüssen arbeiten oder der Zugang zu einem Anschluss schwierig sein,
können Sie den flexiblen 400 mm Sensor anstelle des Kegels benutzen.
Damit können Sie wie gewohnt im Auto- oder im manuellen Modus arbeiten.
Am Besten suchen Sie das Leck mit dem flexiblen Sensor, positionieren Sie die Kamera in die
gewünschte Richtung und machen anschließend eine Fotoaufnahme von dem Leck.
Hinweis: Sie können ebenfalls die Kopfhörer benutzen. Anhand dieser machen Sie das Leck
hörbar, wenn Sie sich davor oder daneben befinden.

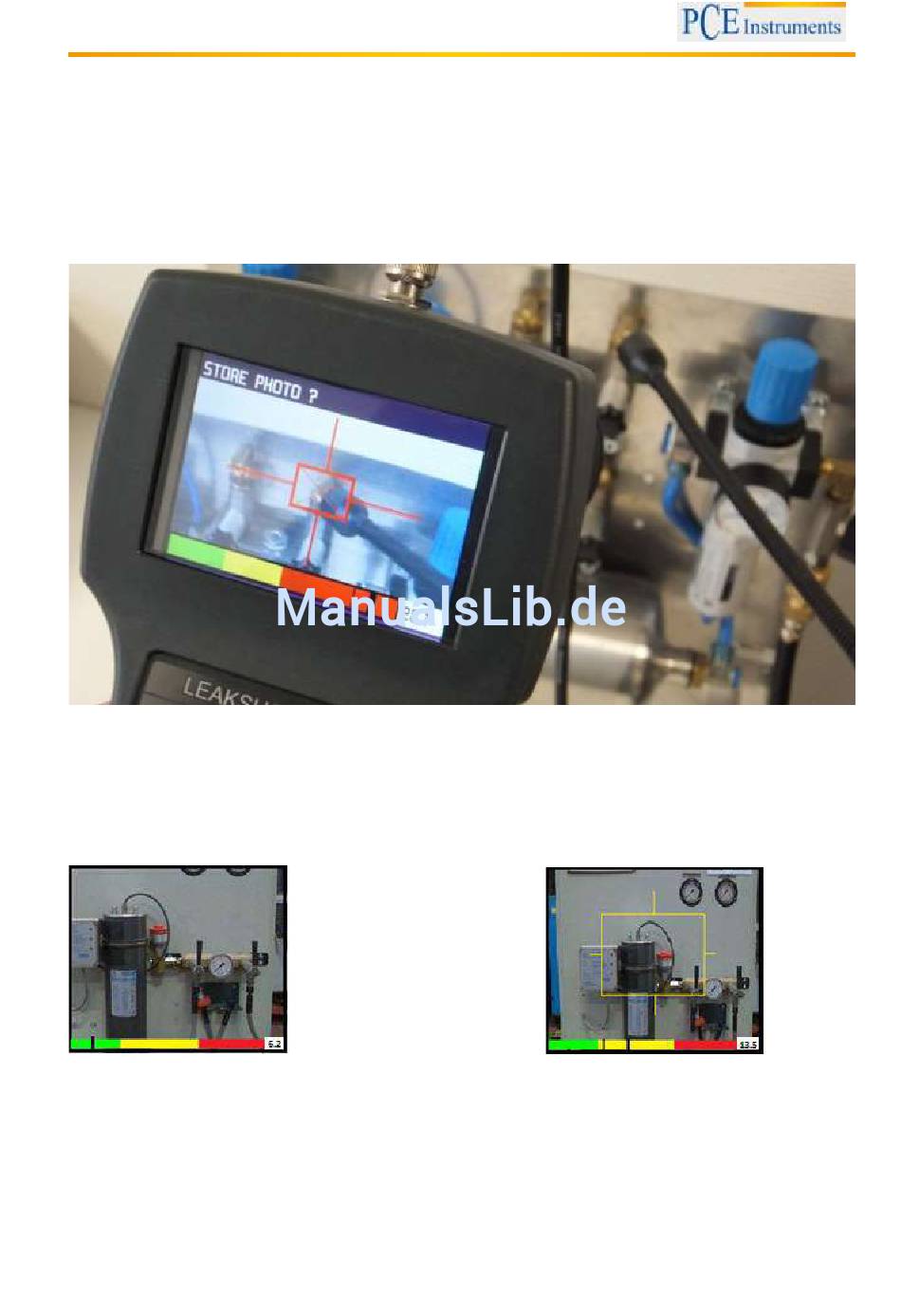

6.6 Mögliche Messbildschirme
Fall (1) - kein Leck
- Echtzeit-RMS = ±MAX, grün
- kein Geräusch in den Kopfhörern
Hinweis: Je mehr sich der Echtzeit-RMS dem MAX-Wert nähert, desto mehr schrumpft die
Zielmarke in die Mitte. Wenn sich der Echtzeit-RMS weniger als 3 dB unter dem MAX-Wert
befindet, dann befinden Sie sich direkt vor dem Leck (siehe Fall (3) unten).
BETRIEBSANLEITUNG
14
Fall (2) - neben einem kleinen Leck
- Echtzeit-RMS <(MAX - 3 dB), gelb
- gelbe Zielmarke zeigt, dass Sie sich
dem Leck nähern
- leises Geräusch in den Kopfhörern
